Vue d'ensemble des appareils
3.3 Accessoires
(1)
Connexion de bus interne
(2)
Connecteur femelle Ethernet RJ45
(3)
Commutateur de configuration
(4)
Anybus Watchdog
(5)
LED d'état

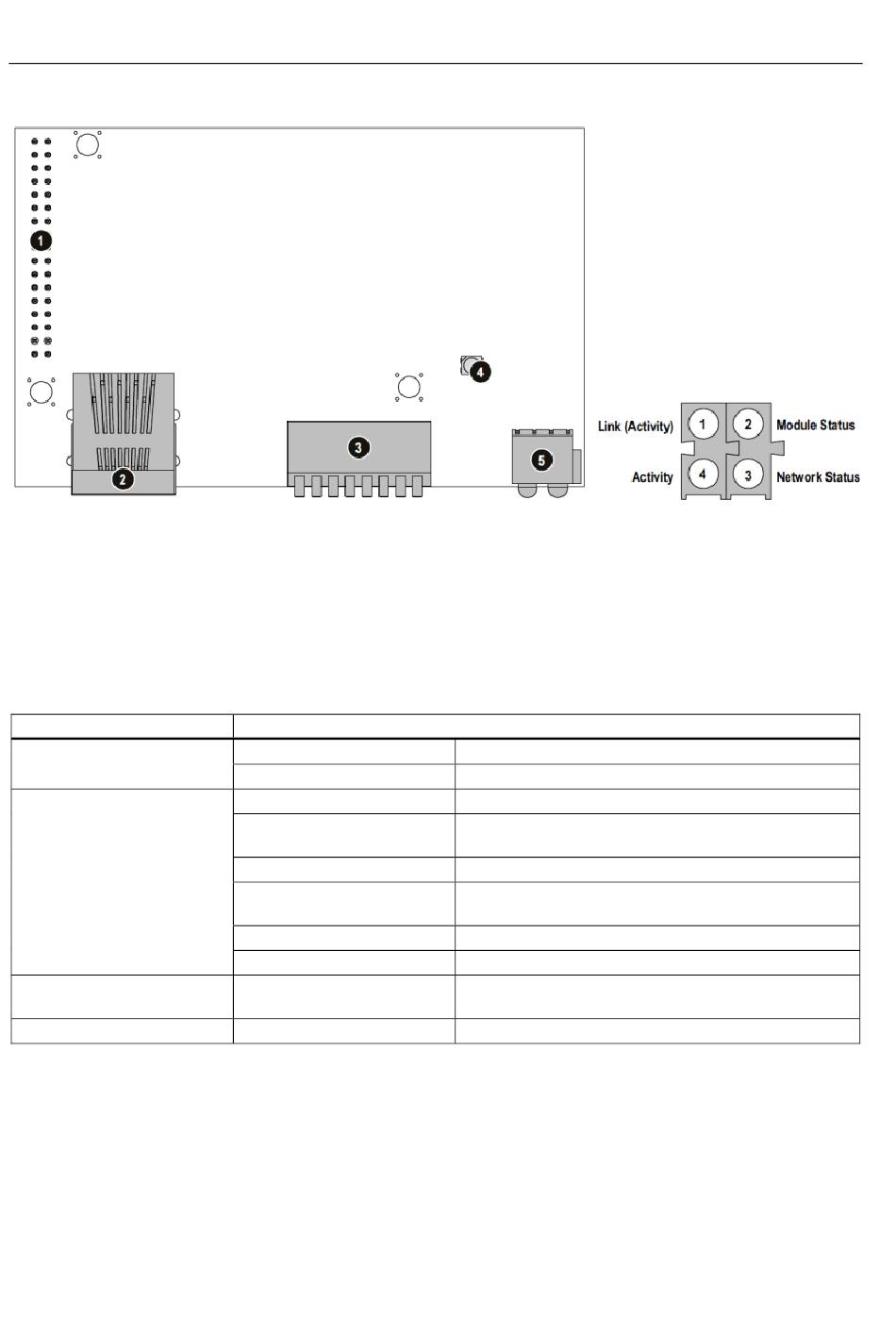

Figure 3-4
Platine Modbus TCP-IP
Tableau 3- 10 Platine Modbus TCP-IP - éléments externes
Composant
LED 1 "Link (Activity)"
LED 2 "Module Status"
LED 3 "Network Status"
LED 4 "Activity"
44
Fonction
Éteinte
Continue verte
Éteinte
Clignotement vert (1 Hz)
Clignotement rouge (1 Hz)
Clignotement rouge (2 Hz)
Clignotement rouge (4 Hz)
Rouge
Clignote n-fois
Clignotement vert
Aucune connexion trouvée
Connexion trouvée
Aucune tension d'alimentation
Adresse IP non réglée via le commutateur de
configuration
Adresse MAC non valide (erreur interne)
La configuration Ethernet n'a pas pu être chargée depuis
FLASH
Erreur interne (fatale)
Adresse IP trouvée déjà affectée
Le nombre de clignotement de cette LED correspond au
nombre de connexions Modbus/TCP trouvées
Des données sont reçues ou envoyées
Instructions de montage et de service de la série I06/07
Manuel de montage et d'utilisation, 07/2010, 4BS0643-002
