10.3.2
Bornes de raccordement "Platine de périphérie 4"
Structure
La directive NAMUR NE-37 n'est totalement mise en œuvre qu'avec l'option "Platine de
périphérie 4".
①
Entrées PTC, conviennent pour les moteurs dans des zones hors risque d'explosion
③
Supprimez la résistance 100 Ω du bornier pour toute utilisation.
④
Borne de distribution quadruple pour 24 V
⑤
Si les platines de périphérie 3 / 4 sont équipées, l'alimentation des entrées TOR -X2:8 à 16 est inversée. Ainsi,
elles sont alimentées par -X2:1/3 et non par -X2:51/55.

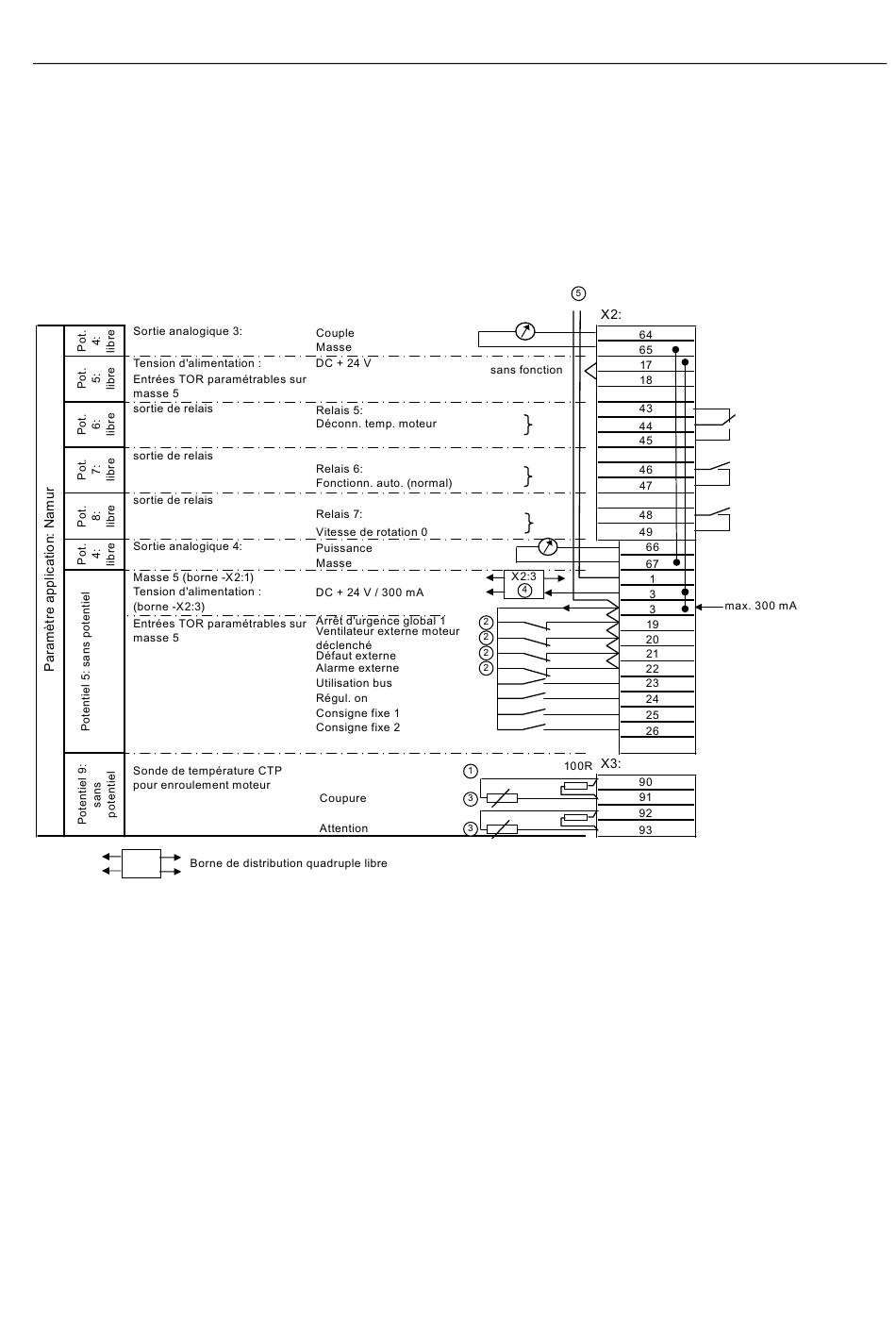

Figure 10-7
Bornes de raccordement pour l'application "Platine de périphérie 4", NAMUR
Cette application remplit les prescriptions en matière de brochage des bornes et de fonctions
du convertisseur élaborées par la Normengemeinschaft für Mess- und Regelungstechnik
(NAMUR). Ces prescriptions sont détaillées dans la description NAMUR NE37.
Procédez au câblage du bornier selon le plan des bornes. Retirez les ponts installés en
usine selon l'application "Standard" si l'application choisie le requiert.
Instructions de montage et de service de la série I06/07
Manuel de montage et d'utilisation, 07/2010, 4BS0643-002
Bornes de raccordement
10.3 Application "NAMUR"
129
