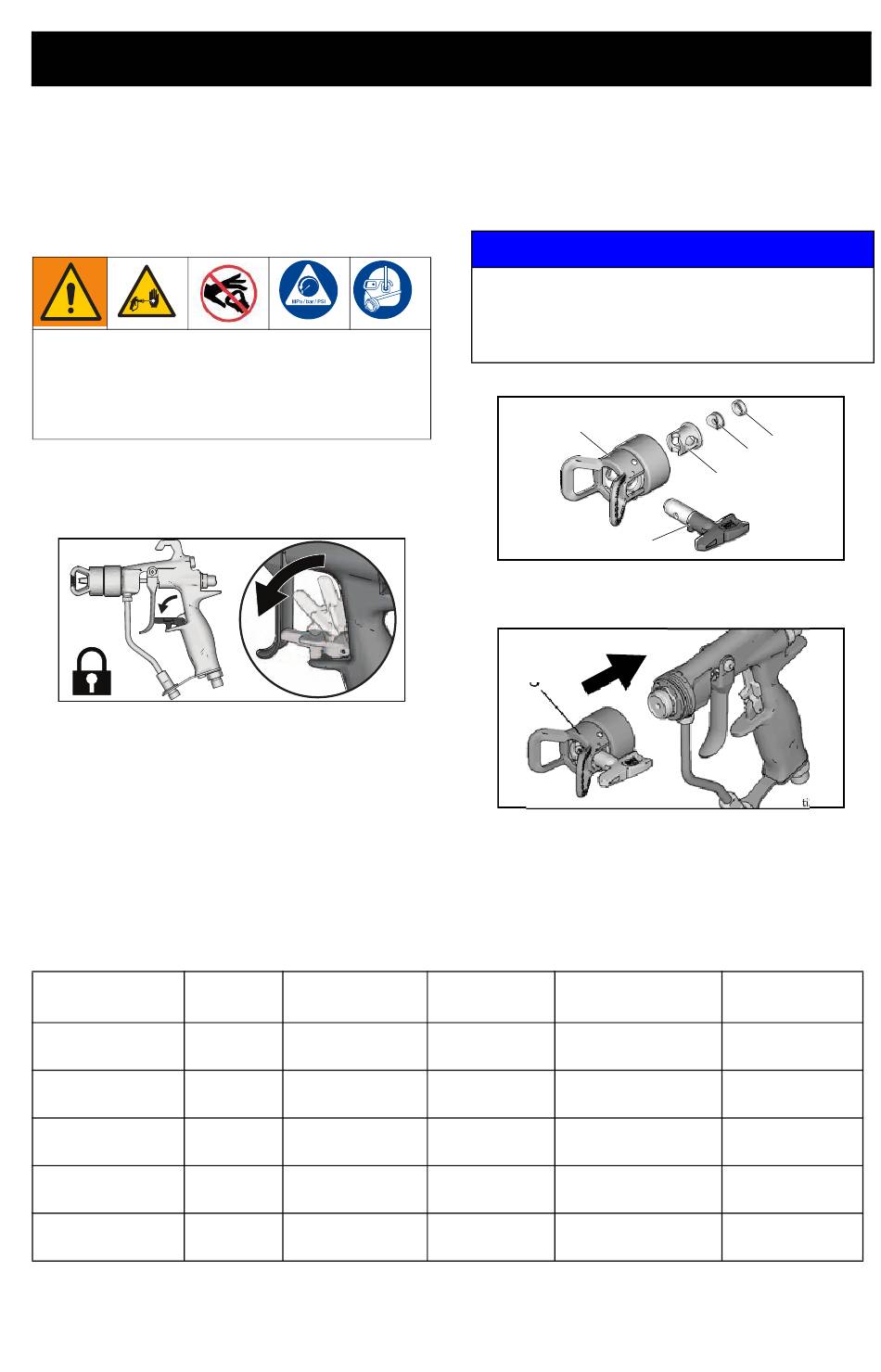

Fonctionnement

Installation de la buse
de pulvérisation
Pour éviter les blessures, comme des
injections sous-cutanées, ne pas mettre
la main devant la buse de pulvérisation
lors de l'installation ou du retrait de la
buse de pulvérisation et du protège-buse.
1. Exécutez la Procédure de
décompression, page 10.
2. Verrouillez la gâchette.
3. Introduisez le siège (33a) dans le corps de
siège (35).
4. Introduisez le corps de siège (35) dans le
capuchon d'entrée d'air (6).
5. Introduisez le joint d'étanchéité (33b) sur
le siège (33a). Utilisez le joint noir pour
les produits aqueux et le joint orange
pour les solvants et les produits huileux.
Sélection des buses
Produit huileuse
Teintures/vernis
Laques
DTM
DTM (Alkyd)
Laques-émaux
3A6566A
ti25450a
Base Matériaux
à base aqueuse Taille de buse Réglage du liquide
3 3
3 3
3
3
3 3
Fonctionnement
6. Introduisez la buse dans la fente (a)
du capuchon d'entrée d'air (6).
Si le capuchon d'entrée d'air n'est pas bien
monté sur le pistolet, le liquide sous pression
risque de pénétrer dans la conduite d'air et
endommager le pulvérisateur.
6
ti25475a
7. Montez le capuchon d'entrée d'air (6) sur
l'extrémité du pistolet. Serrez à la main.
6
0,008/0,010 500-700 psi
(34-48 bar)
0,008/0,010 700-1000 psi
(48-69 bar)
0,010/0,012 900-1200 psi
(62-83 bar)
0,14/0,16 1800-2400 psi
(124-165 bar)
0,14/0,16 1800-2400 psi
(124-165 bar)
AVIS
33b
33a
35
33
Apport d'air
10-15 psi
(0,7-1,0 bar)
10-15 psi
(0,7-1,0 bar)
15-20 psi
(1,0-1,4 bar)
20-25 psi
(1,4-1,7 bar)
25-30 psi
(1,7-2,1 bar)
ti25474a
