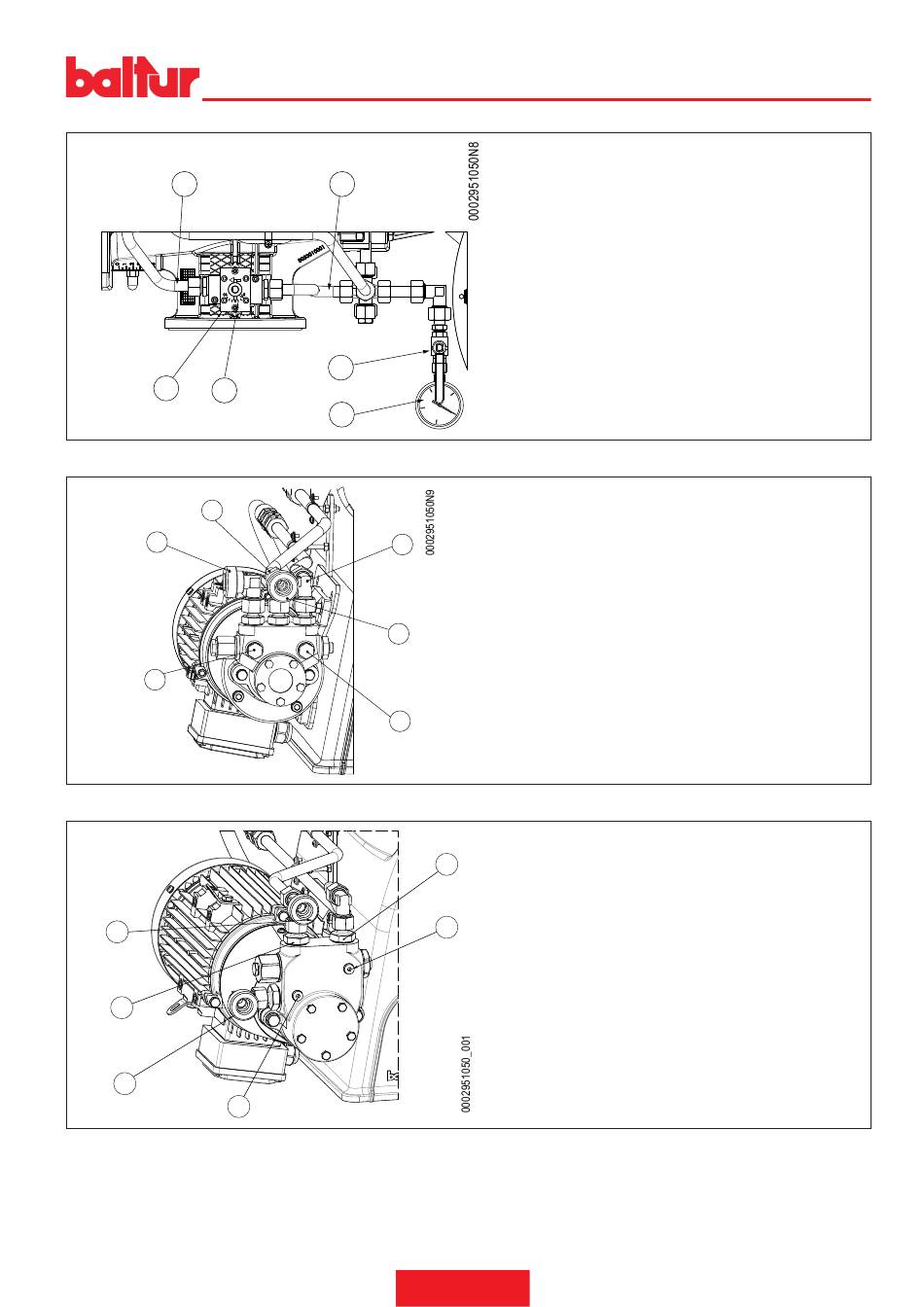

SCHÉMA RACCORDEMENT POMPE HP MODÈLE NVBGRGZ
3
1
5
SCHÉMA RACCORDEMENT POMPE HP MODÈLE VBHRG
4
3
1
5
1
2
3
2
4
6
2
6
19 / 56
0006160358_202106
1 Entrée fioul de retour gicleur.
2 Robinet d'arrêt.
3 Manomètre avec échelle 0÷40 bars.
4 Repère de rotation servomoteur.
5 Contrôleur de débit de combustible liquide.
6 Sortie combustible liquide vers le retour pompe.
position 6 :|s|régulateur de débit fermé, débit maximum gicleur.
position 0 :|s|régulateur de flux tout ouvert, débit minimum
gicleur.
1 Aspiration de combustible liquide 1"1/4
2 Refoulement combustible liquide vers le brûleur
3 Retour combustible liquide de la pompe
4 Raccord retour combustible liquide 1"1/4
5 Fixation vacuomètre 1/8
6 Bouchon pour raccord manomètre0÷40 bar
1 Aspiration de combustible liquide 1"1/4
2 Refoulement combustible liquide vers le brûleur
3 Retour combustible liquide de la pompe
4 Raccord retour combustible liquide 1"1/4
5 Fixation vacuomètre 1/8
6 Bouchon pour raccord manomètre0÷40 bar
