Positionneur électro-pneumatique TZIDC
pour technique à deux fils 4 ... 20 mA
1
2
3
EEPROM
4
5
6
7

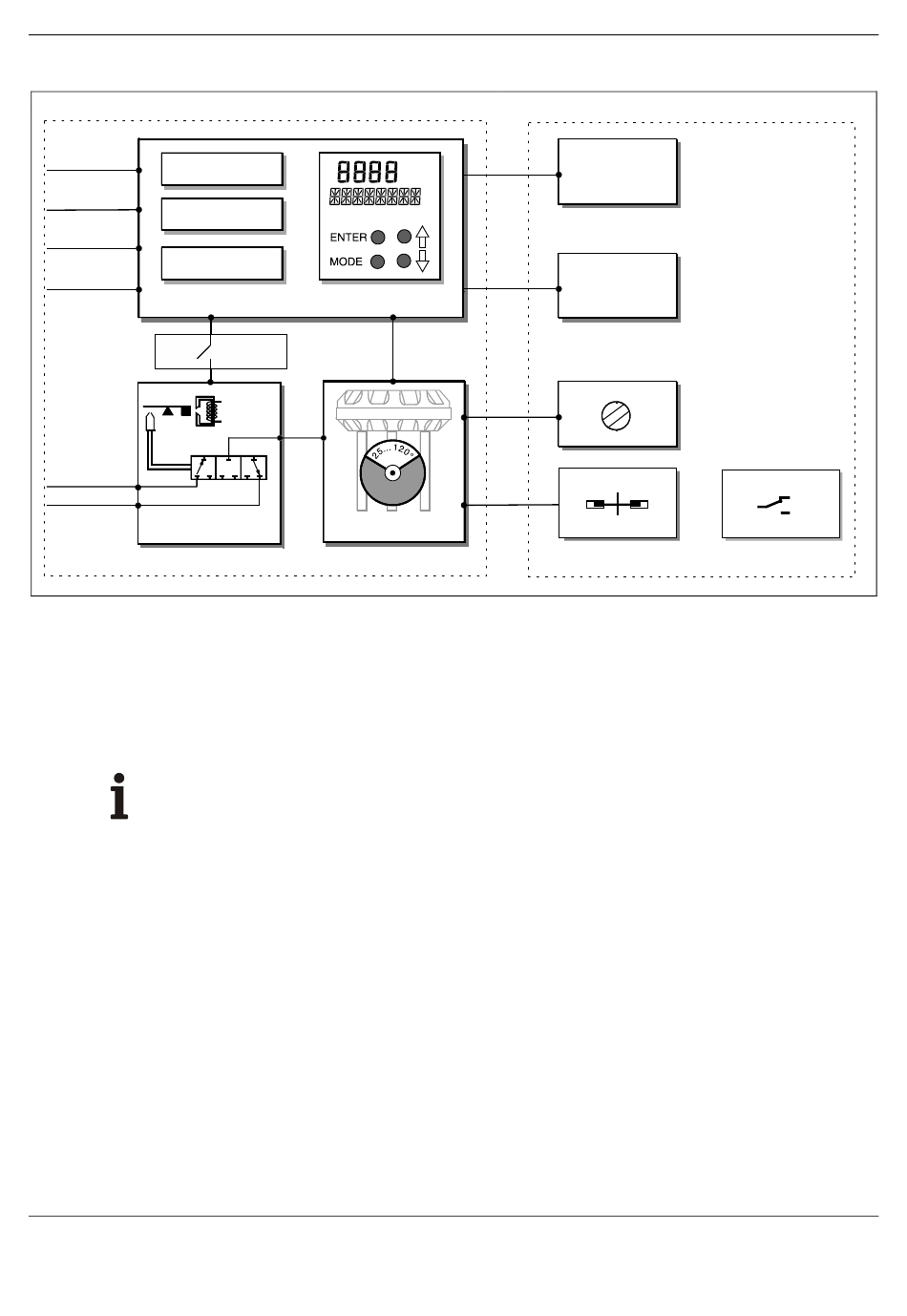

Fig. 1: Représentation schématique du TZIDC
Appareil de base
1 Connecteur LKS
2 Signal de réglage 4 ... 20 mA
3 Entrée binaire
4 Sortie binaire
5 Air entrant, 1,4 ... 6 bars (20 ... 90 psi)
6 Air d'évacuation
7 Module I/P avec vanne 3/3 voies
8 Capteur de course (en option jusqu'à angle de rotation 270°)
IMPORTANT (REMARQUE)
Pour les extensions en option, ont peut soit utiliser le "kit de montage de signal de retour mécanique avec
commutateurs détecteurs de proximité" (pos. 12) soit le "kit de montage de signal de retour mécanique avec
microrupteur 24 V" (pos. 13).
Toutefois, dans les deux cas, l'indicateur mécanique de position (pos. 11) doit être installé.
Appareil de base
HART
CPU
8
Extensions en option
9 Module embrochable signal de retour analogique (4 ... 20 mA)
10 Module embrochable de signal de retour numérique
11 Kit de montage Indicateur mécanique de position
12 Kit de montage Signal de retour numérique avec commutateurs
détecteurs de proximité
13 Kit de montage signal numérique de réponse avec microrupteurs 24 V
10/18-0.22-FR
Extensions en option
9
10
11
12
13
M00827
