Type 8640
Modules de base électriques Entrée
18 MODULES DE BASE ÉLECTRIQUES ENTRÉE
18.1 Entrées à borne pour indicateurs de position
(initiateurs)

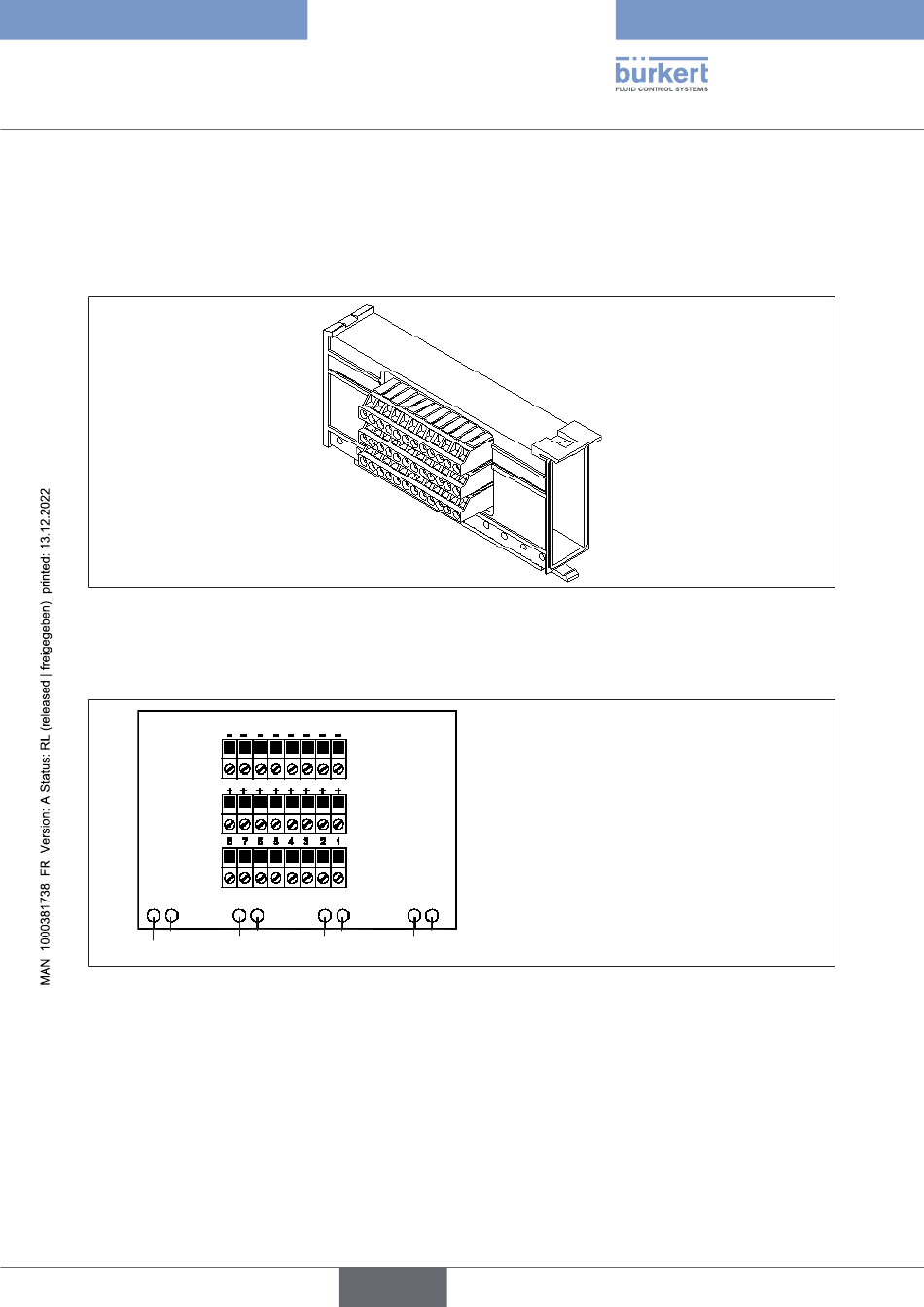

Figure 62 : Module de base électrique pour entrées d'indicateurs de position (initiateurs) pour bornes (IP20)
18.1.1

Affectation des bornes

LED Entrée 7
LED Entrée 8
Figure 63 : Affectation des bornes
LED Entrée 5 LED Entrée 3
LED Entrée 4 LED Entrée 2
LED Entrée 6
français
Tension d'entrée
Signal
0 (logique)
1 (logique) de 12 à 30 V
Courant d'entrée
signal 1 :
LED Entrée 1
+ 24 V
0 à 5 V
≤10 mA
105
