Serrage des vis de blocage de
l'arbre intermédiaire
Après les 10 premières heures de fonctionnement, puis
toutes les 50 heures, serrez les vis de blocage fixant les
arbres d'entraînement aux arbres du boîtier d'engrenages à
26–32 Nm (4 de chaque côté) (Fig. 30).
1

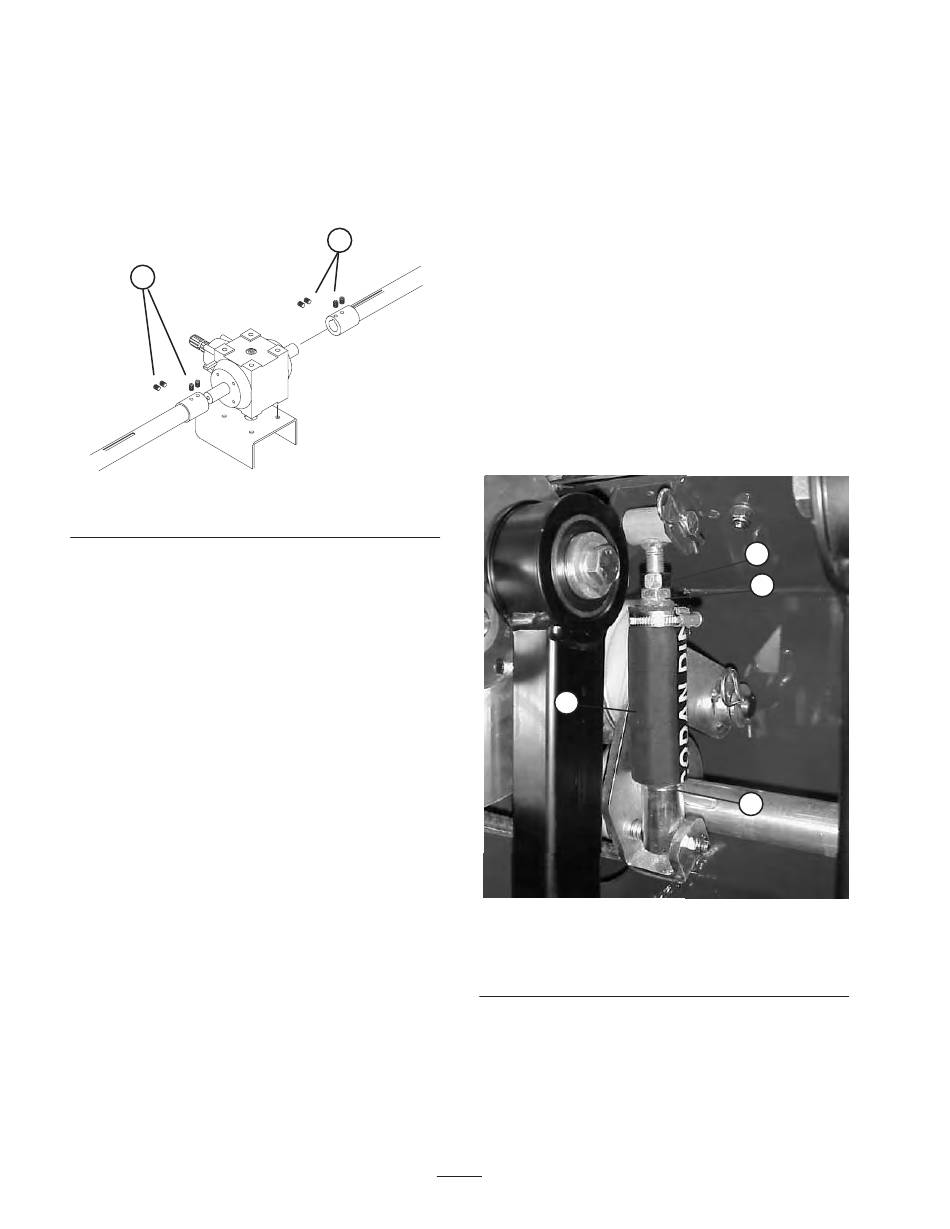

Figure 30
1. Vis de blocage d'arbre d'entraînement
Réglage de la tension des
courroies
Vérifiez que les courroies sont bien tendues pour garantir
le bon fonctionnement de la machine et éviter toute usure
inutile.
1. La tension de courroie correcte est obtenue en
comprimant le ressort de tension à 76 mm.
1
2. Pour régler la tension des courroies, procédez comme
suit :
A. Desserrez l'écrou de blocage fixant le tube de
B. Tournez la pièce hexagonale sur le dessus du tube
C. Resserrez l'écrou de blocage.
1. Gaine du ressort de
tension
2. Écrou de blocage
28
tension au bras de tension (Fig. 31).
de tension jusqu'à ce que le bas de la gaine en
caoutchouc se trouve entre les deux rainures du
tube guide. Le ressort sera alors comprimé à une
longueur de 76 mm.
1
Figure 31
3. Tube de tension
4. Rainure inférieure du tube
2
3
4
guide
