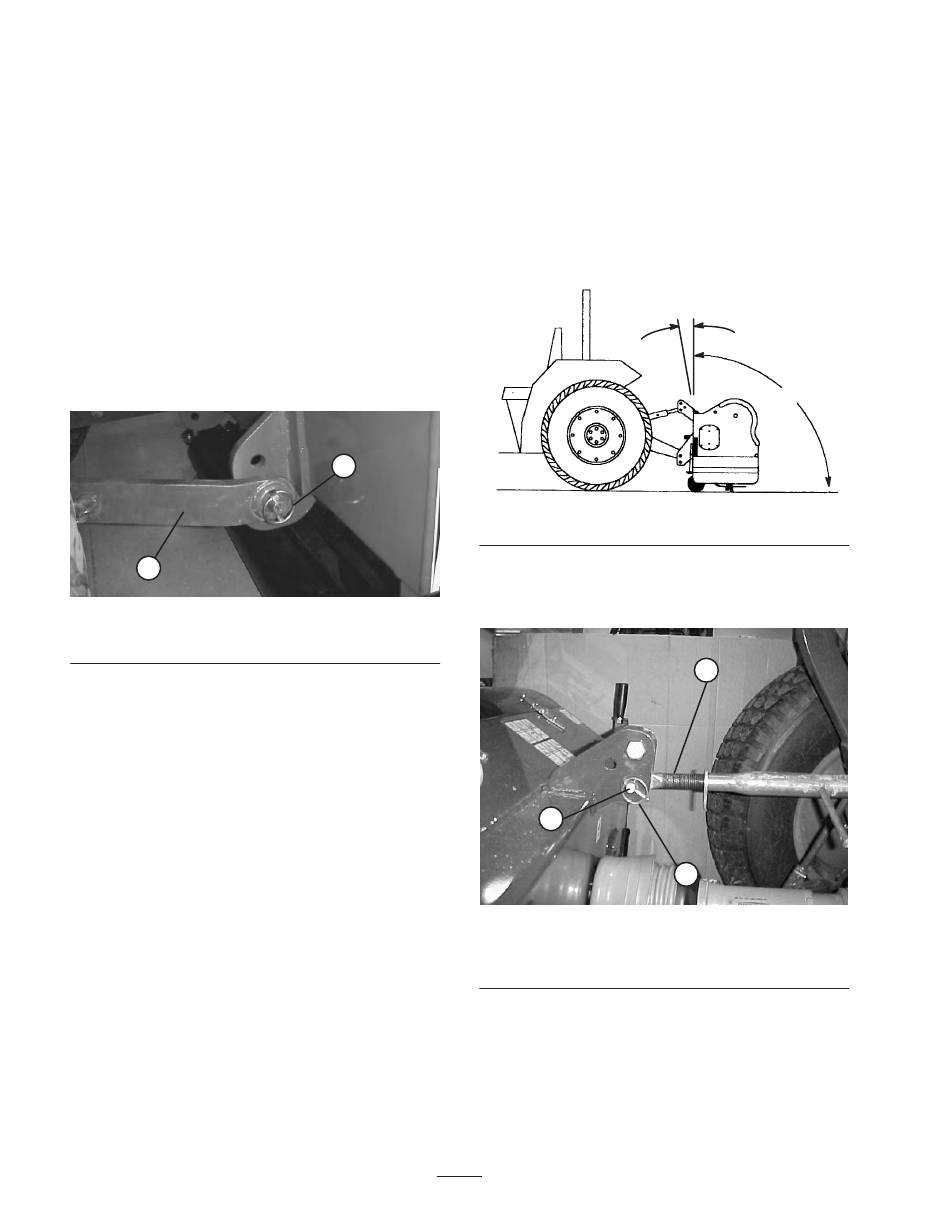

Couplage des bras de liaison
inférieurs
1. L'aérateur doit être placé sur un sol plat et horizontal
pour le montage.
2. Reculez le tracteur perpendiculairement à l'aérateur
jusqu'à ce que les bras de liaison inférieurs soient
alignés avec les goupilles d'attelage.
3. Assurez-vous que la PDF est débrayée.
4. Serrez le frein de stationnement, ARRÊTEZ le moteur
et retirez la clé de l'allumage. Attendez l'ARRÊT du
moteur et de toutes les pièces mobiles avant de quitter
le siège du conducteur du tracteur.
5. Insérez les bras de liaison inférieurs droit et gauche sur
les goupilles d'attelage (Fig. 2).
1
Figure 2
1. Bras de liaison inférieur
6. Fixez les bras de liaison inférieurs aux goupilles
d'attelage avec des goupilles à anneau (Fig. 2).
2
2. Goupille à anneau
10
Couplage du bras de liaison
supérieur
Remarque : Pour obtenir la meilleure qualité de trous
d'aération, l'avant de l'aérateur doit être vertical ou
légèrement incliné vers l'avant pendant l'utilisation
(Fig. 3). Cet angle variera lors des réglages de la
profondeur d'aération. Il peut être contrôlé en réglant le
bras de liaison supérieur. Reportez-vous à la section
Utilisation, page 20 pour de plus amples renseignements.
Figure 3
1. Connectez le bras de liaison supérieur au trou inférieur
du support et fixez-le avec un axe d'articulation et une
goupille à anneau (Fig. 4).
2
Figure 4
1. Bras de liaison supérieur
2. Axe d'articulation
2. Tournez le dispositif de réglage pour serrer l'ensemble.
Ne serrez pas excessivement pour soulever l'arrière de
l'aérateur du sol.
3. Serrez le contre-écrou pour fixer le bras de liaison
supérieur en position.
0–8_
Plage de
fonctionnement
90_
1
3
3. Goupille à anneau
