Liquipoint FTW33
Tension d'alimentation
Consommation
Consommation de courant
Raccordement électrique
Spécification de câble
Protection contre les
surtensions
Conditions de référence
Endress+Hauser
Alimentation électrique
10...30 V DC
< 825 mW (avec charge)
< 15 mA
Connecteur M12 :
Source de tension : tension sécurisée ou circuit Class 2 (Amérique du Nord). L'appareil doit être utilisé avec
un fusible de 500 mA (à fusion retardée).
Utilisable en mode antivalent : Si les deux sorties sont câblées, les sorties MIN et MAX ont des états opposés
en cas de fonctionnement normal. Chacun des deux interrupteurs de sortie est ouvert en cas de défaut de
fonctionnement ou de rupture de ligne. Une unité d'exploitation à deux voies permet ainsi de surveiller le
bon fonctionnement du capteur, en plus de permettre la fonction de détection de niveau.

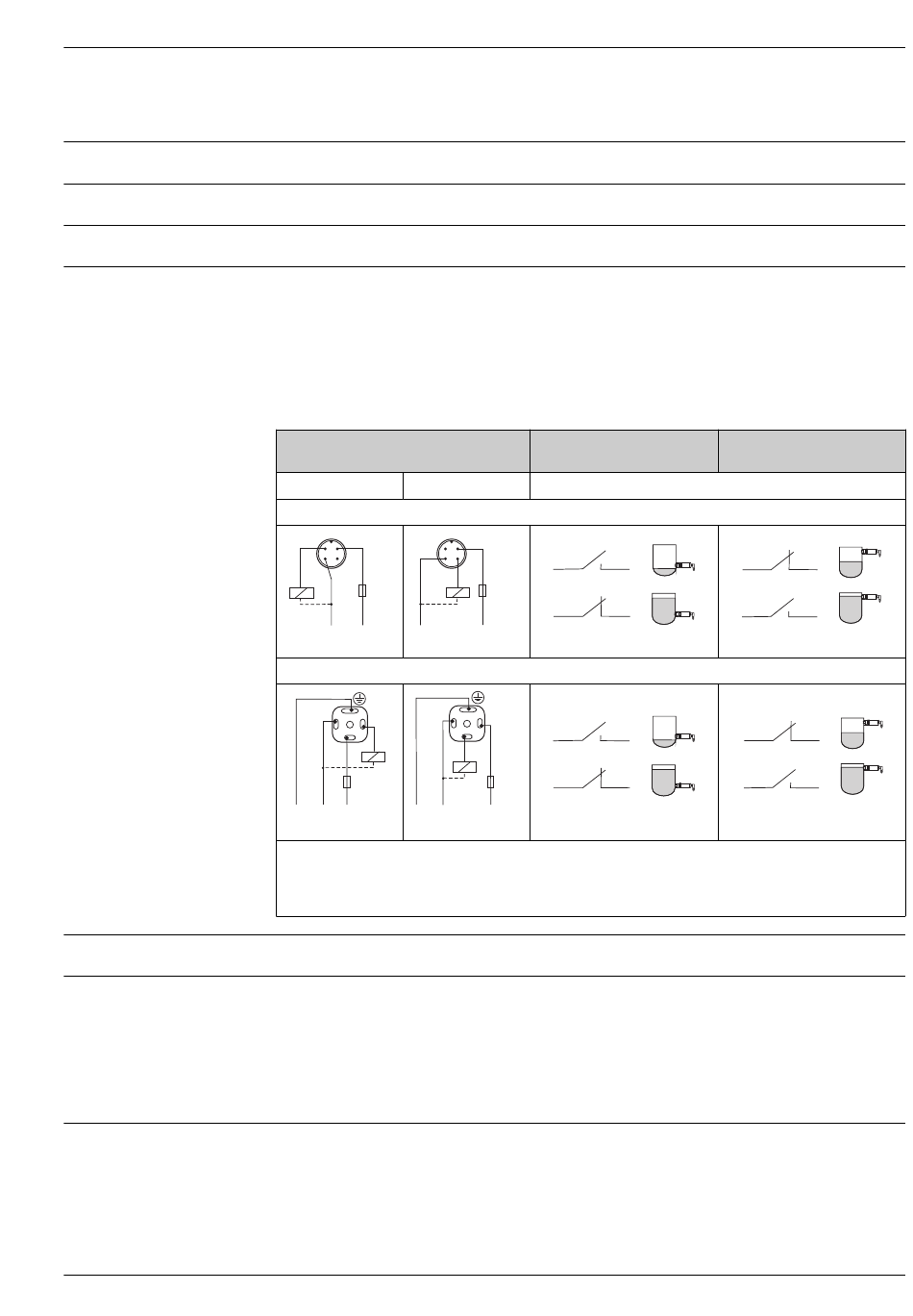

Commutateur (brochage)
MAX
Connecteur M12
2
1
2
3
4
3
R
R
0.5A
L–
L+
L–
A0017576
Connecteur électrovanne
1
1
2
3
R
0.5A
PE
L– L+
PE
L–
A0017581
• I max. 200 mA
• U = 10...30 V
• R = résistance externe
• PE = terre
Pour connecteur électrovanne : < 1,5 mm² (16 AWG) et ⌀3,5...6,5 mm (0,14...0,26 in)
Catégorie II
Performances
En cas de montage horizontal :
• Température ambiante : 20 °C (68 °F) ±5 °C
• Température du produit : 20 °C (68 °F) ±5 °C
• Pression de process : 1 bar (14,5 psi)
• Produit : eau
• Conductivité : env. 200 µS/cm
Mode MIN (contact à
fermeture)
MIN
1
1
4
4
0.5A
1
4
L+
A0017598
2
2
3
3
R
2
3
0.5A
L+
A0017599
Mode MAX (contact à
ouverture)
1
2
1
2
A0016828
3
2
3
2
A0016832
A0016830
A0016833
5
