Raccordement électrique
Zone de raccordement G (pour alimentation DC basse tension)
• G1 : L-
• G2 : non connecté
• G3 : L+

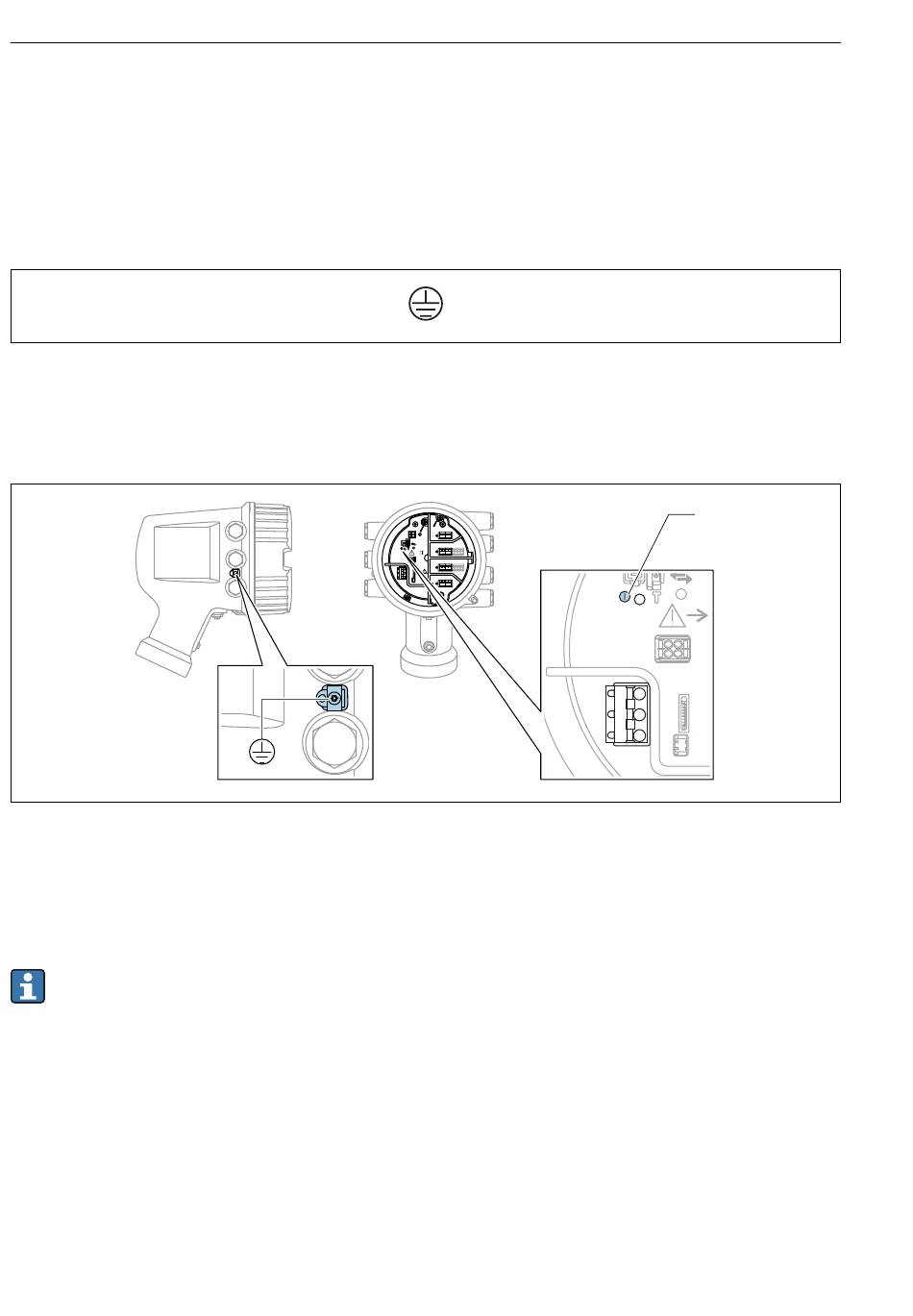

Zone de raccordement : fil de terre
Module : raccordement du fil de terre (vis M4)
 9 Zone de raccordement : fil de terre
6.1.1 Alimentation électrique
G1 N
G2 Non raccordé
G3 L
4 LED verte : indication de l' a limentation
La tension d' a limentation est également indiquée sur la plaque signalétique.

Tension d'alimentation

Alimentation AC haute tension :
Valeur opérationnelle :
100 ... 240 V (- 15 % + 10 %) = 85 ... 264 V
AC
Alimentation AC basse tension :
Valeur opérationnelle :
65 V (- 20 % + 15 %) = 52 ... 75 V
AC
28
D 1 2 3 4
1
E
2
1
CDI
C
1 2 3 4 5 6 7 8
i
1 3
F
2 4
B
1 2 3 4 5 6 7 8
1
G
HR
2
on
3
WP A 1 2 3 4
SIM
POWER
, 50/60 Hz
AC
, 50/60 Hz
AC
Proservo NMS80
4
1 3
F
2 4
1
G
HR
2
3
WP
SIM
POWER
Endress+Hauser
