Principe de mesure

Ensemble de mesure

Grandeur mesurée

Gamme de mesure

Sortie tout ou rien DC-PNP

4
Principe de fonctionnement et construction du système
L'électrode en contact avec le process est soumise à une basse tension alternative à isolation galvanique.
Lorsqu'un liquide conducteur entre en contact avec l'électrode, un courant circule entre les deux électrodes.
Ce courant est détecté et entraîne la commutation du Liquipoint FTW33. Une compensation active de
colmatage permet une commutation fiable même en cas de dépôt de matière.
L'ensemble de mesure se compose d'un détecteur de niveau Liquipoint FTW33, par ex. pour le
raccordement à un automate programmable industriel (API).

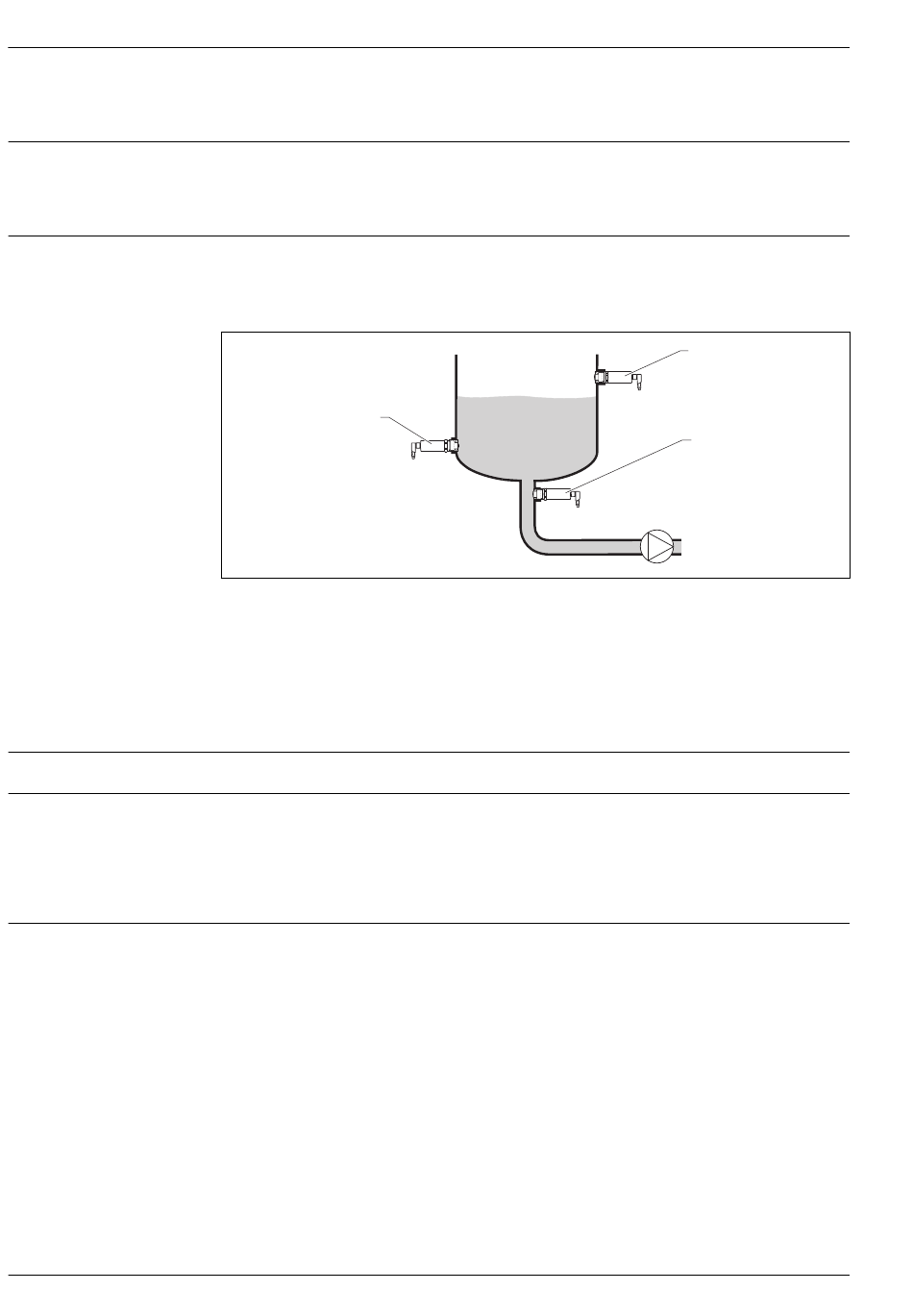

Exemples d'application :
3
1 Sécurité antidébordement ou détection de niveau haut (MAX)
2 Protection contre la marche à vide des pompes (MIN)
3 Détection de niveau bas (MIN)
Entrée
Conductivité à l'électrode en contact avec le process
Conductivité électrique d'env. 1 µS/cm (constante diélectrique > 20) jusqu'à env. 100 mS/cm

Sortie

• Fonction : délivre un signal de tension positif à la sortie tout ou rien
• Comportement de commutation : ON/OFF
• Charge raccordable : 200 mA (résistante aux courts-circuits)
• Commutation de sécurité : détection MIN ou MAX
Circuit électrique ouvert lorsque le seuil est atteint, en cas de défaut ou de coupure de courant.
– MAX : par ex. sécurité antidébordement
Circuit électrique fermé tant que le niveau de liquide se trouve sous le capteur.
– MIN : par ex. protection contre la marche à vide des pompes
Circuit électrique fermé tant que le capteur est recouvert de liquide.
• Tension résiduelle : < 3 V
• Courant résiduel : < 100 µA
Liquipoint FTW33
1
2
A0016816
