Saeco DUALLY CAP030A Manuel Technique page 7

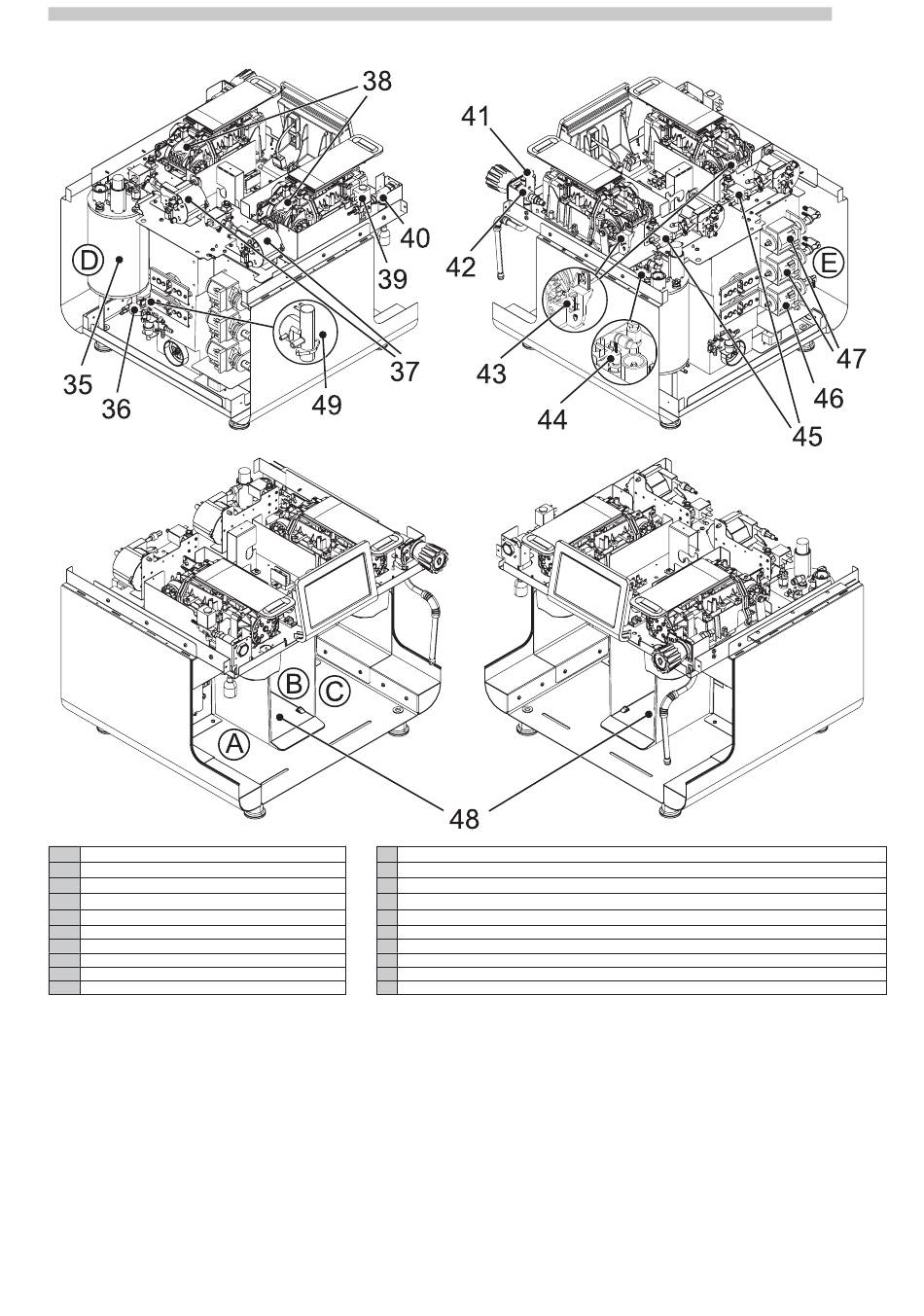

Vers. rés. distr. eau
A Logement avant tiroir g.
B Logement réserv. à eau
C Logement avant tiroir dr.
D Logement arrière chaud.
E Logement arrière pompes
35 Chaudière eau chaude/vapeur
36 Turbine ou compteur volumétrique
37 Chaudière café ou thermoblock dr./g.
38 Groupe distrib. dr./g.
39 Électrovanne eau chaude
40 Robinet Eau Chaude
41 Minirupteur fermeture robinet vapeur
42 Robinet Vapeur
43 Minirupteur de la porte de chargement de la capsule dr./g.
44 Sonde température chaudière à vapeur
45 Électrovanne café dr./g.
46 Pompe de la vapeur
47 Pompe du café dr./g.
48 Protection antidérapante réservoir à eau
49 EV. réseau de distrib. d'eau (uniquement version réseau distrib. d'eau)
Français
7
