INSTALLAZIONE
⚠ Le seguenti illustrazioni sono solo esempi, in quanto lo spazio per il fissaggio del motoriduttore e degli accessori varia a seconda degli ingombri. Spetta
all'installatore scegliere la soluzione più adatta.

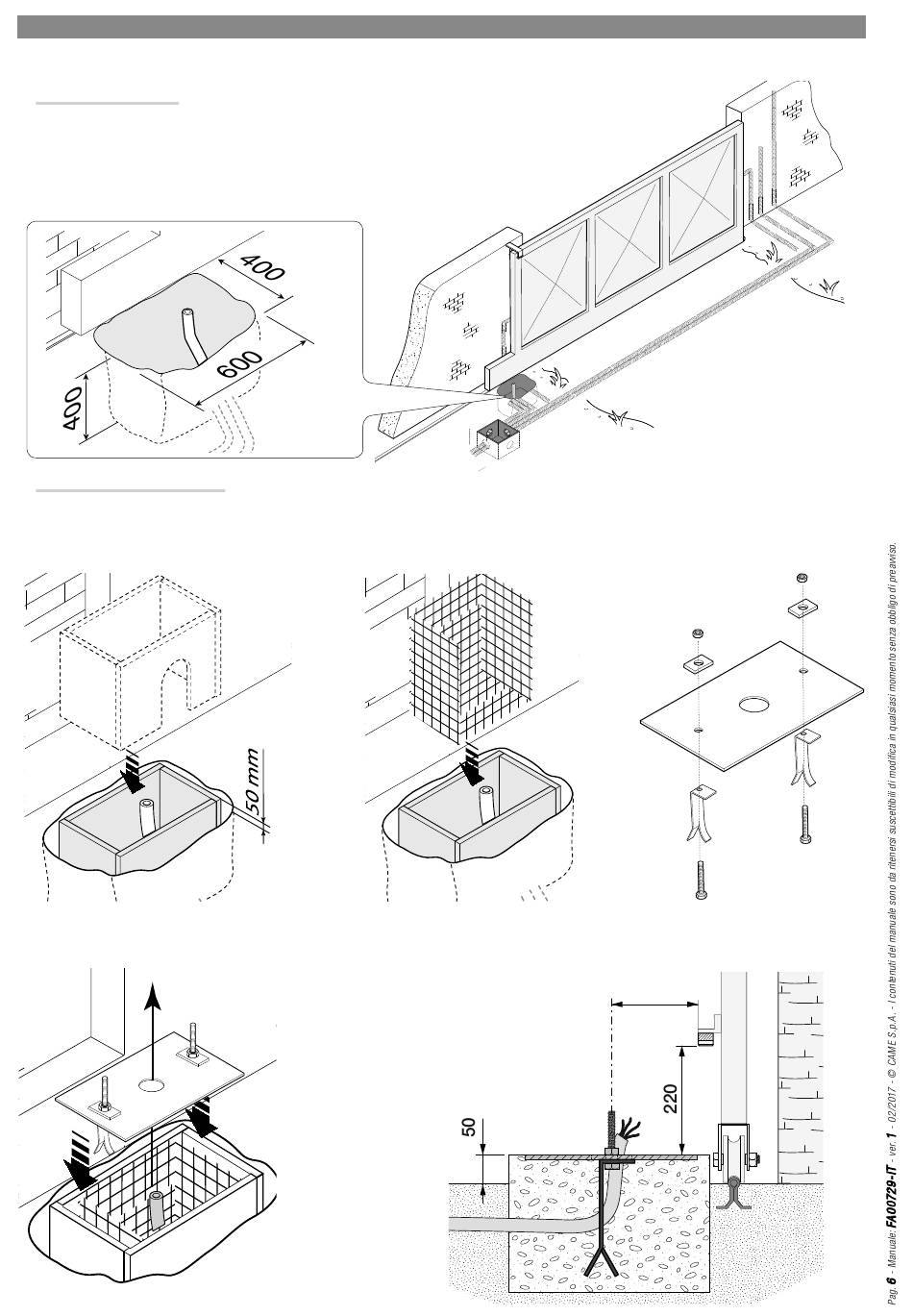

Posa dei tubi corrugati
Fare lo scavo per la cassa matta.
Preparare le scatole di derivazione e tubi corrugati necessari per i collegamenti provenienti dal pozzetto di derivazione.
Per il collegamento del motoriduttore si consiglia un tubo corrugato Ø 60 mm, per gli accessori invece, si
consigliano tubi Ø 25 mm.
N.B.: il numero di tubi dipende dal tipo di impianto e dagli accessori previsti.
Posa della piastra di fissaggio
Preparare una cassa matta di dimensioni maggiori alla piastra di fissaggio e inserirla nello scavo. La cassa matta deve sporgere di 50 mm dal livello del suolo.
Inserire una griglia di ferro all'interno della cassa matta per armare il cemento.
Fissare le zanche di ancoraggio alla piastra con le viti, le rondelle e i dadi in dotazione.
Posizionare la piastra di fissaggio rispettando le misure riportate dal disegno, nel caso in cui la cremagliera sia già presente.
Attenzione! Il tubo deve passare attraverso il foro predisposto.
