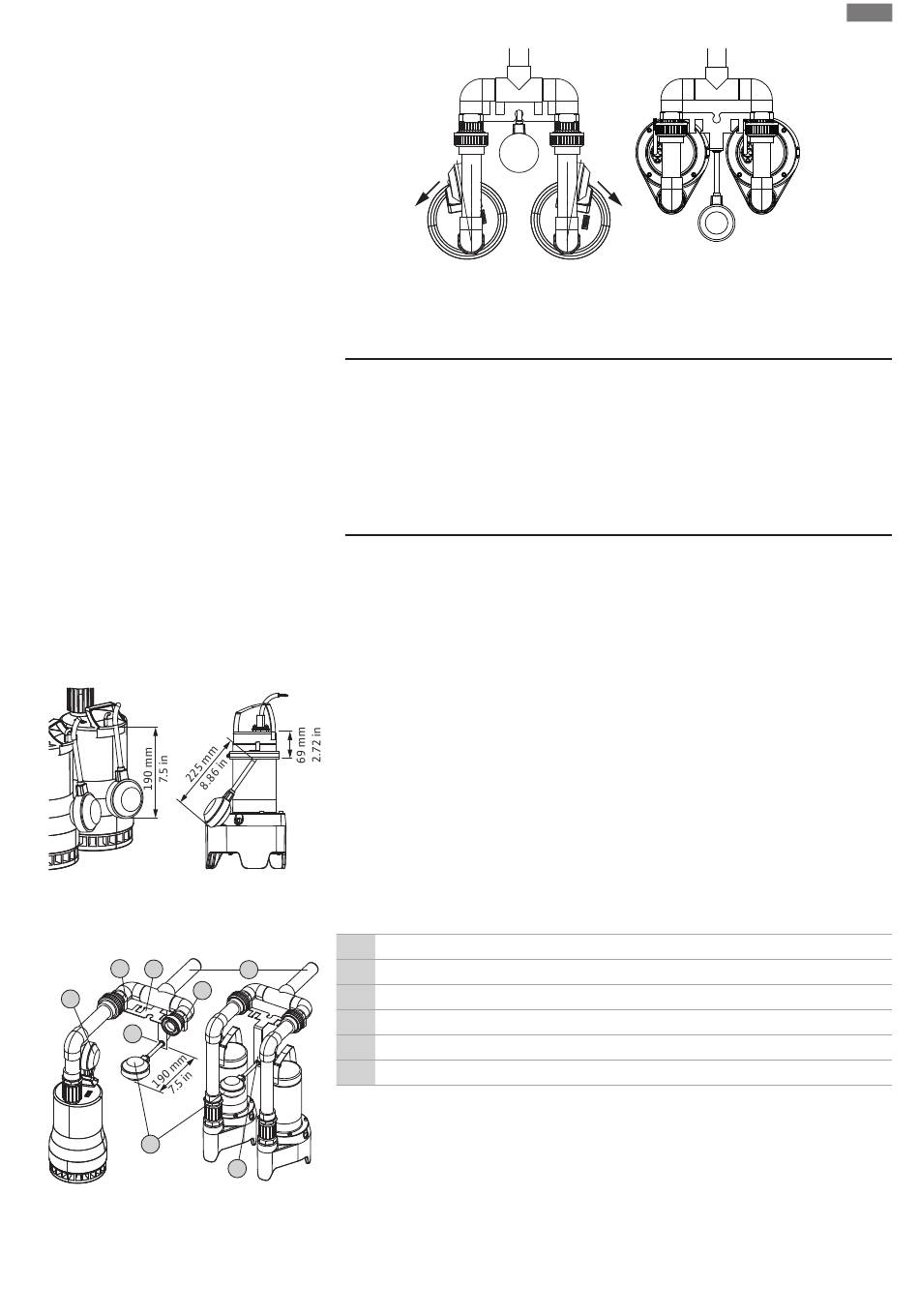

Fig. 5: Fixation et réglage de l'interrupteur à
flotteur, sans coffret de commande
6
3
6
2
4
1
Fig. 6: Fixation et réglage de l'interrupteur à
flotteur, avec coffret de commande
Notice de montage et de mise en service • Wilo-DrainLift BOX • Ed.06/2022-10
Fig. 4: Position des pompes, avec coffret de commande
Contrôle du réglage du pilotage du niveau
Le pilotage du niveau est monté et réglé en usine. Lors du transport, le pilotage du niveau
peut glisser de la fixation et entraîner un dysfonctionnement de la station de relevage.
Contrôler par conséquent la fixation et la longueur du câble de l'interrupteur à flotteur
avant le montage et corriger le cas échéant.
Station à pompe simple et station à double pompe sans coffret de commande
•
DrainLift BOX-32/..
–
La détection du niveau s'effectue par l'interrupteur à flotteur intégré sur la pompe.
–
Le câble de l'interrupteur à flotteur se fixe sur la borne de câble de la pompe.
–
La longueur du câble détermine le niveau de commutation.
•
DrainLift BOX-40/..
–
La détection du niveau s'effectue par l'interrupteur à flotteur intégré sur la pompe.
–
Le câble de l'interrupteur à flotteur se fixe avec une borne de câble et un collier de
tuyau sur le moteur de la pompe.
–
La longueur du câble détermine le niveau de commutation.
Station à double pompe avec coffret de commande
1
Interrupteur à flotteur pour pilotage du niveau
5
2
Interrupteur à flotteur intégré fixé en position « MARCHE »
3
Support de l'interrupteur à flotteur
4
Point de fixation du câble de l'interrupteur à flotteur
5
Tuyau de refoulement
6
Point de fixation du support de l'interrupteur à flotteur
La détection du niveau est assurée par un interrupteur à flotteur séparé. L'interrupteur à flot-
teur est fixé sur le support de l'interrupteur à flotteur, le câble de l'interrupteur à flotteur est
fixé sur la traverse du support de l'interrupteur à flotteur.
•
Wilo-DrainLift BOX-32/... DS :
3
–
L'interrupteur à flotteur est fixé sur la borne de câble de la pompe.
–
L'interrupteur à flotteur de la pompe doit être fixé en position « MARCHE ».
–
Le support de l'interrupteur à flotteur est monté en direction de la tuyauterie !
•
Wilo-DrainLift BOX-40/... DS :
–
Le support de l'interrupteur à flotteur est monté en direction du centre de la cuve !
DrainLift BOX-32...DS
ATTENTION
Dysfonctionnement en raison d'un alignement incorrect de
l'interrupteur à flotteur !
Pour un fonctionnement sans défaut, les interrupteurs à flotteur doivent
disposer d'une place suffisante pour flotter et le corps flottant doit se
trouver à l'horizontale à la surface de l'eau. Il convient, par conséquent,
de garantir un alignement correct des pompes et des corps de flotteur !
DrainLift BOX-40...DS
fr
17
