Montage
L'isolation thermique est tout particulièrement recommandée pour les cas où la différence entre
température du process et température ambiante est élevée. Ceci entraîne une erreur de
dissipation thermique lors de la mesure de température. Un autre facteur qui peut augmenter
l'erreur de dissipation thermique est une vitesse d'écoulement faible du gaz à mesurer.
6.2

Monter l'appareil

6.2.1 Outil nécessaire
Pour le transmetteur
• Pour la rotation du boîtier de transmetteur : clé à fourche 8 mm (0,31 in)
• Pour l'ouverture des crampons de sécurité : clé à six pans creux M3
Pour le capteur
Pour les brides et autres raccords process : outil de montage approprié
6.2.2 Préparer l'appareil de mesure
1. Enlever l'ensemble des résidus d'emballage de transport.
2. Enlever les disques ou capuchons de protection présents sur le capteur.
3. Enlever l'autocollant sur le couvercle du compartiment de l'électronique.
6.2.3 Monter l'appareil
AVERTISSEMENT
Danger dû à une étanchéité insuffisante du process !
Pour les joints, veiller à ce que leur diamètre intérieur soit égal ou supérieur à celui du raccord
►
process et de la conduite.
Veiller à ce que les joints soient intacts et propres.
►
Fixer correctement les joints.
►
1. S'assurer que le sens de la flèche sur le capteur coïncide avec le sens d'écoulement du
produit.

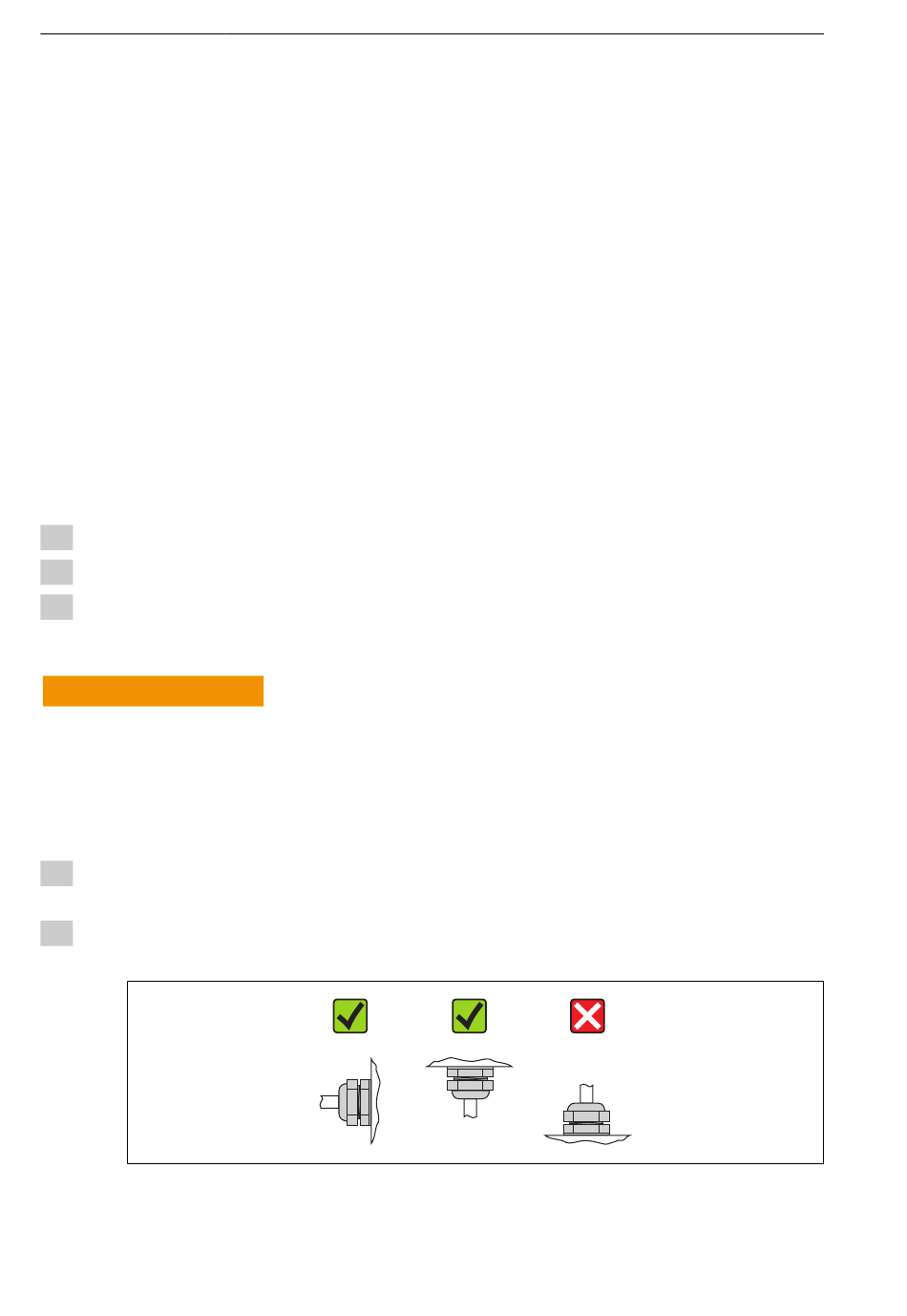

2. Monter l'appareil ou tourner le boîtier de transmetteur de telle sorte que les entrées de
câble ne soient pas orientées vers le haut.
Ã
6.2.4 Tourner le boîtier du transmetteur
Le boîtier du transmetteur peut être tourné pour faciliter l'accès au compartiment de
raccordement ou au module d'affichage :
16
Proline Prosonic Flow B 200
A0013964
