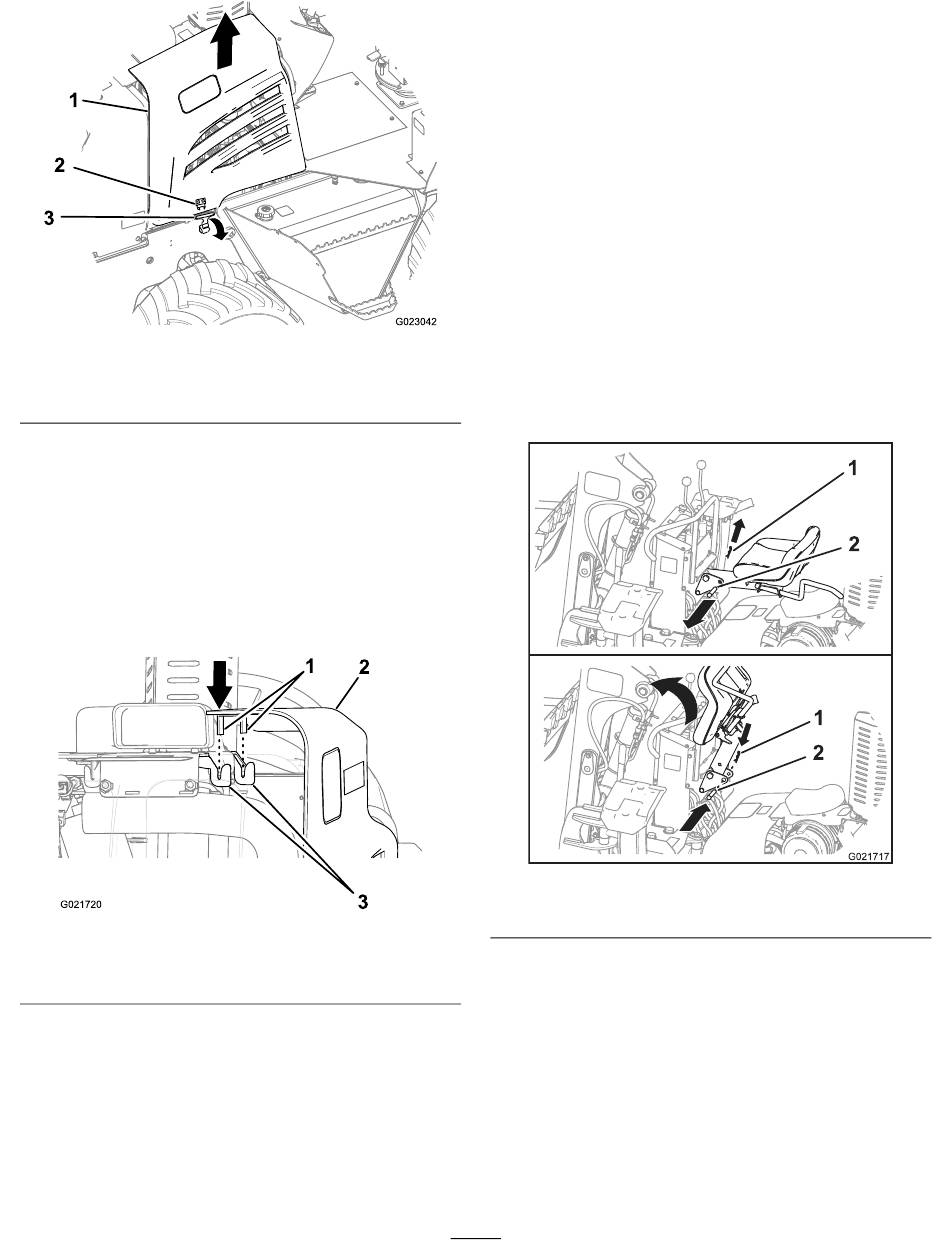

Dépose Du Panneau Avant; Pose Des Panneaux Latéraux - Toro Rt600 Manuel De L'utilisateur

1. Panneau latéral
2. Patte d'ancrage
3. Soulevez le panneau latéral avec précaution et
déposez-le de la machine
Pose des panneaux latéraux
1. Alignez le panneau latéral gauche sur le côté gauche de
la machine et le panneau latéral droit sur le côté droit
de la machine.
2. Alignez les pattes en haut du panneau latéral sur les
supports de réception de la machine
1. Patte
2. Panneau latéral
3. Abaissez le panneau latéral en le maintenant bien droit.
Remarque: Vérifiez que les pattes du panneau latéral
sont alignées dans les supports de réception de la
machine.
4. Tirez la poignée du verrou de panneau vers
l'extérieur, puis faites-la pivoter vers le haut
jusqu'à ce qu'elle soit alignée dans le
support d'ancrage
Figure 36
3. Verrou du panneau
(Figure 36).
(Figure
Figure 37
3. Supports de réception
(Figure 36).
5. Relâchez la poignée du verrou.
6. Si la machine est équipée de la pelle rétrocaveuse,
procédez comme suit :
A. Faites pivoter la partie avant du marchepied à sa
B. Placez le trou du marchepied en face du trou de
C. Insérez la goupille de retenue dans les trous.
Dépose du panneau avant
1. Déposez les panneaux latéraux gauche et droit de la
machine; voir
2. Si la machine est équipée de la pelle rétrocaveuse,
procédez comme suit, sinon passez à l'opération
3.
A. Retirez la goupille fendue de l'axe de
37).
1. Goupille fendue
B. Retirez l'axe de blocage du siège du cadre
C. Faites pivoter le support du siège vers le haut
40
position d'origine (Figure
son support (Figure 35).
Dépose des panneaux latéraux (page
blocage du siège (Figure 38).
Figure 38
2. Axe de blocage du siège
de la pelle rétrocaveuse et du support du siège
(Figure 38).
et insérez l'axe de blocage du siège dans
les trous du cadre de la pelle rétrocaveuse pour
bloquer le siège en position relevée et faciliter
ainsi la dépose du panneau avant
Remarque: Insérez l'axe de blocage du
siège et la goupille fendue dans le cadre de la pelle
rétrocaveuse pour bloquer le siège en position.
35).
39).
(Figure 38).
