Utilisation

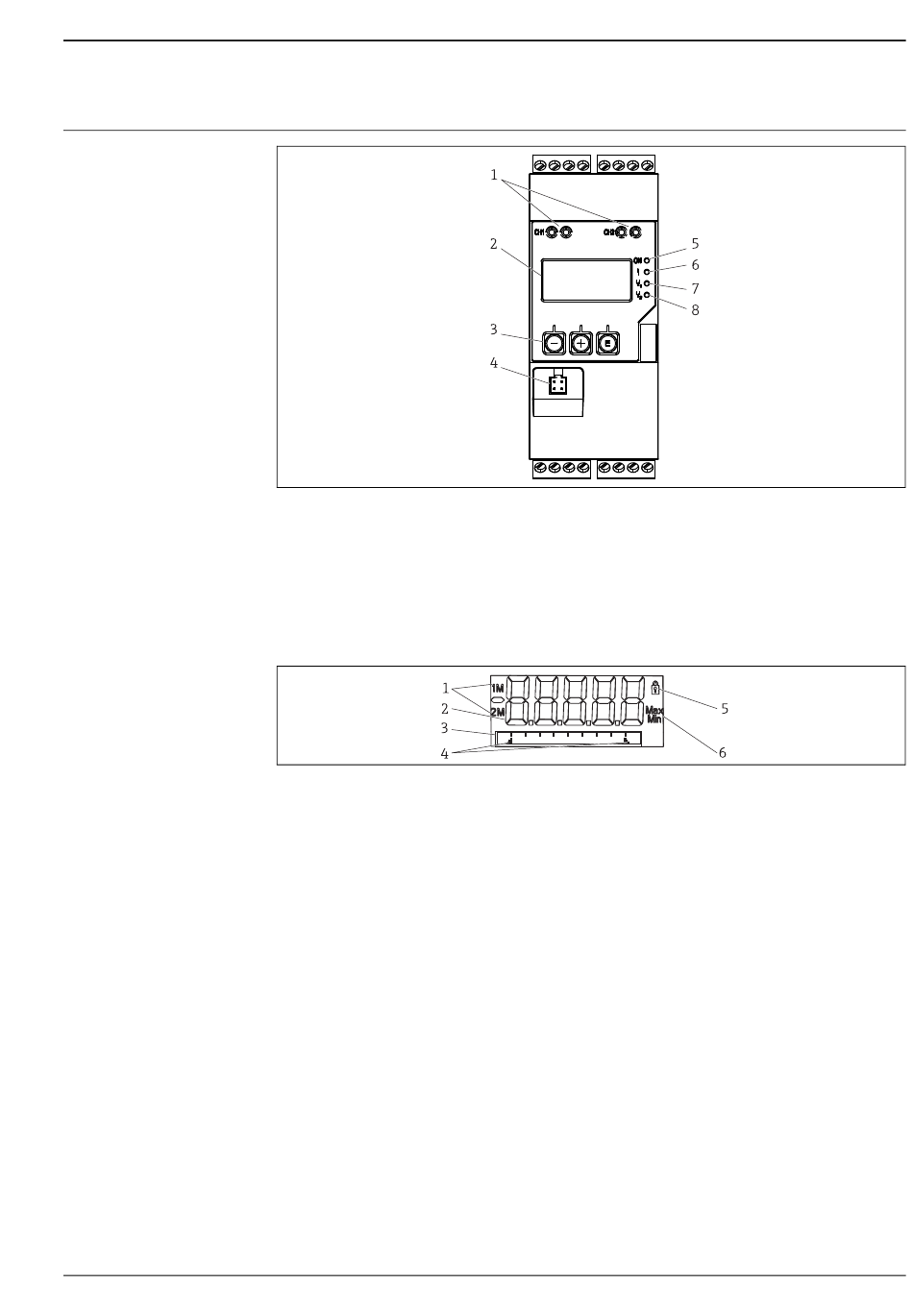

Eléments d' a ffichage et de configuration du transmetteur de process

1 : Prises de raccordement HART®

2 : Affichage

3 : Touches de commande

4 : Connecteur interface PC

5 : LED verte ; on = sous tension

6 : LED rouge ; on = erreur / alarme

7 : LED jaune ; on = relais 1 attiré

8 : LED jaune ; on = relais 2 attiré

Affichage du transmetteur de process

1 : Indication de la voie : 1: Entrée analogique 1 ; 2 : Entrée analogique 2 ; 1M : Valeur calculée 1 ; 2M : Valeur calculée 2

2 : Affichage de la valeur mesurée

3 : Affichage matriciel pour TAG, bargraph, unité

4 : Marques de seuil dans le bargraph

5 : Affichage du verrouillage

6 : Affichage valeur min./max.

• Affichage

Affichage LCD 7 segments 5 digits, rétroéclairé

Matrice pour texte/bargraph

• Gamme d' a ffichage

-99999 à +99999 pour valeurs mesurées

• Signalisation

– Verrouillage de la configuration (cadenas)

– Dépassement de gamme par excès/défaut

– 2 x état relais (seulement si l' o ption relais a été sélectionnée)

Eléments de commande

3 touches : -, +, E

a0011767

a0011765
