Dispositif de montage (pour
la mesure et la détection de
niveau)
40
Montage de l'étrier
La dimension de référence A est utilisée pour définir l' e mplacement de montage de l' é trier en
fonction de la gamme de mesure.

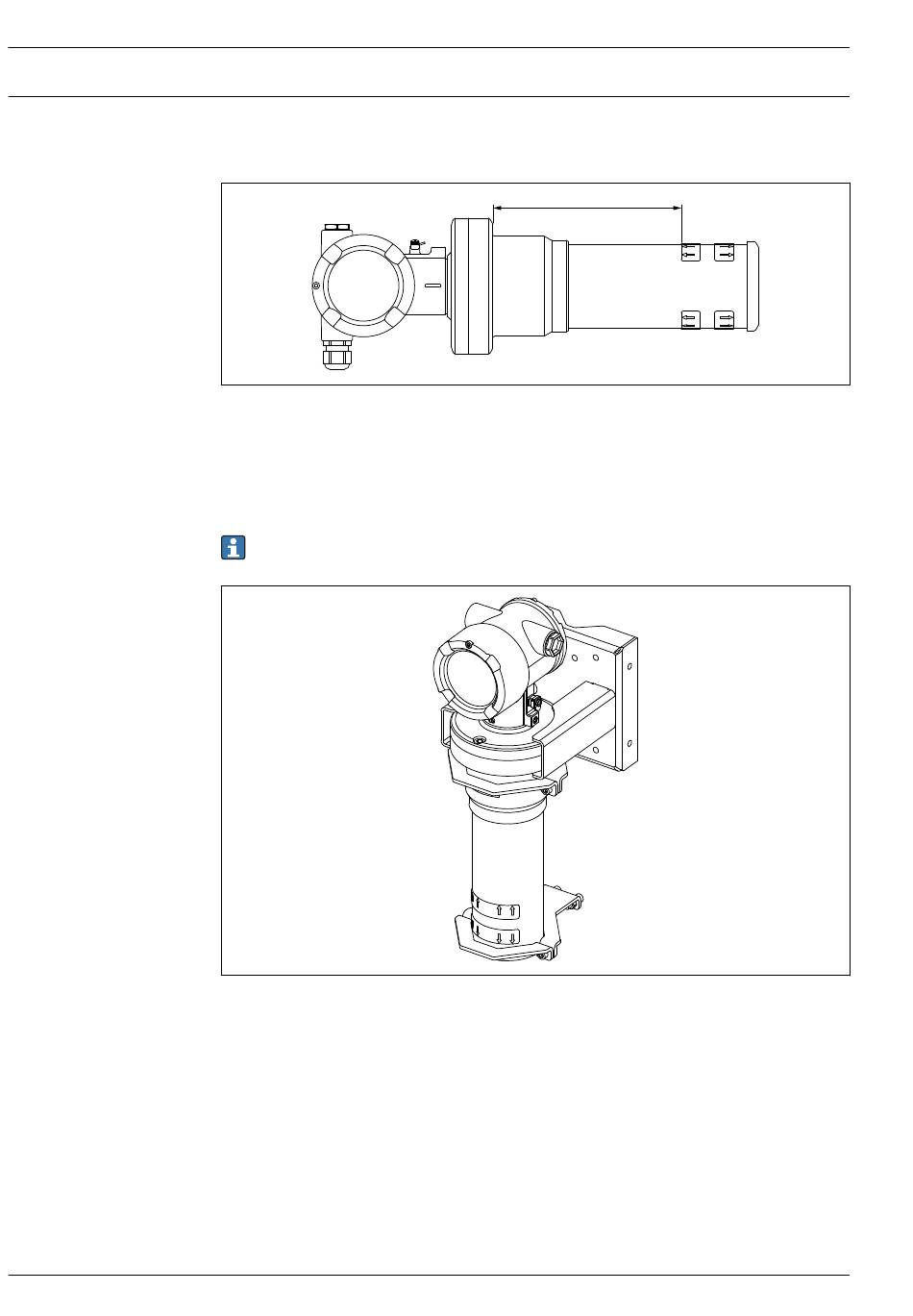

 16 A définit la distance entre la bride de l' a ppareil et le début de la gamme de mesure. La distance A dépend
du matériau du scintillateur (PVT ou Nal).
PVT Distance A : 172 mm (6,77 in)
Nal Distance A : 180 mm (7,09 in)
Instructions de montage
Maintenir la plus grande distance possible entre les colliers de fixation
 17 Aperçu du montage, avec colliers de fixation et étrier de montage
Gammapilot FMG50
A
Endress+Hauser
A0040283
A0039103
