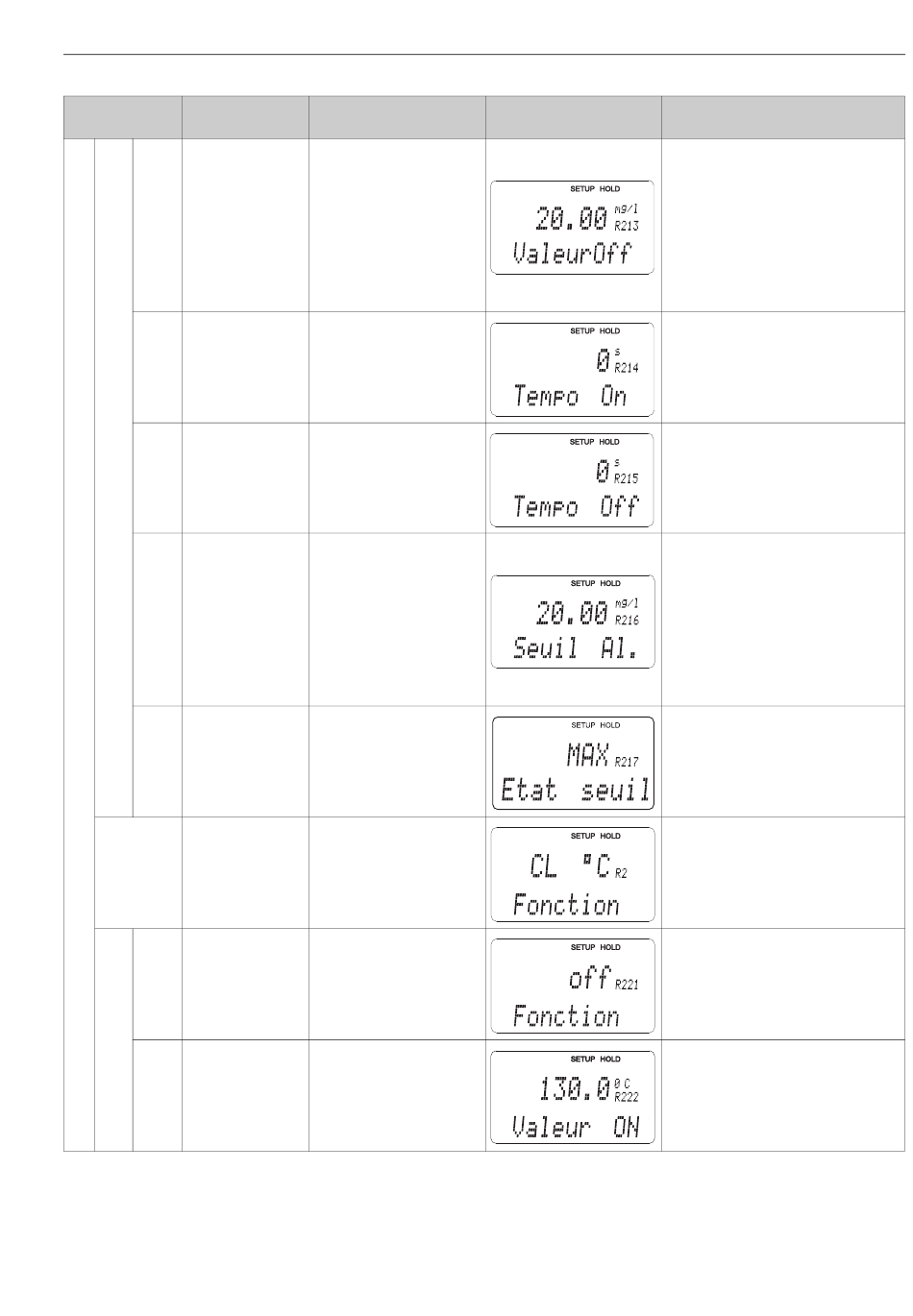

Liquisys M COM223F/253F
Code
Champ
Entrer le point de
R213
déclenchement du
contact
Entrer la temporisation
R214
à l'attraction
Entrer la temporisation
R215
à la retombée
Entrer le seuil d'alarme
R216
(en valeur absolue)
Afficher l'état du
R217
contact de seuil
Configurer le contact
R2 (2)
de seuil pour la mesure
de la température
Activer/désactiver la
R221
fonction de R2 (2)
Entrer la température
R222
d'enclenchement
Endress+Hauser
Gamme de réglage
(réglages par défaut en gras)
20,00 mg/l
0,00 ... 20,00 mg/l
200,0 %SAT
0,0 ...200,0 %SAT
400 hPa
0 ... 400 hPa
0s
0 ... 2000 s
0s
0 ... 2000 s
20,00 mg/l
0,00 ... 20,00 mg/l
200,0 %SAT
0,0 ...200,0 %SAT
400 hPa
0 ... 400 hPa
MAX
min
CL VP = contact de seuil O
(1)
2
CL °C = contact de seuil T (2)
Régulateur PID (3)
Timer (4)
Nett. = Chemoclean (5)
off
on
130,0 °C
-10,0 ... 130,0 °C
Affichage
Mise en service
Info
En entrant le point de déclenchement, on
sélectionne soit un contact max (point de
déclenchement < point d'enclenchement) soit
un contact min (point de déclenchement >
point d'enclenchement) et ainsi on réalise une
hystérésis nécessaire (voir figure "Représenta-
tion des fonctions d'alarme et de seuil").
Mode de fonctionnement et unité de mesure
toujours tels que sélectionnés en A1 et A2.
Le dépassement de part et d'autre du seuil
d'alarme déclenche une alarme avec message
d'erreur et un courant de défaut au transmet-
teur (attention à la temporisation d'alarme en
F3).
Si le seuil d'alarme est défini comme contact
min., il doit être < point de déclenchement.
Mode de fonctionnement et unité de mesure
toujours tels que sélectionnés en A1 et A2.
Affichage uniquement
En confirmant avec ENTER, une autre fonc-
tion du relais déjà activée est désactivée et ses
réglages réinitialisés.
Tous les réglages sont maintenus lorsque la
fonction est désactivée.
Ne jamais régler le point d'enclenchement et
le point de déclenchement sur la même
valeur !
51
