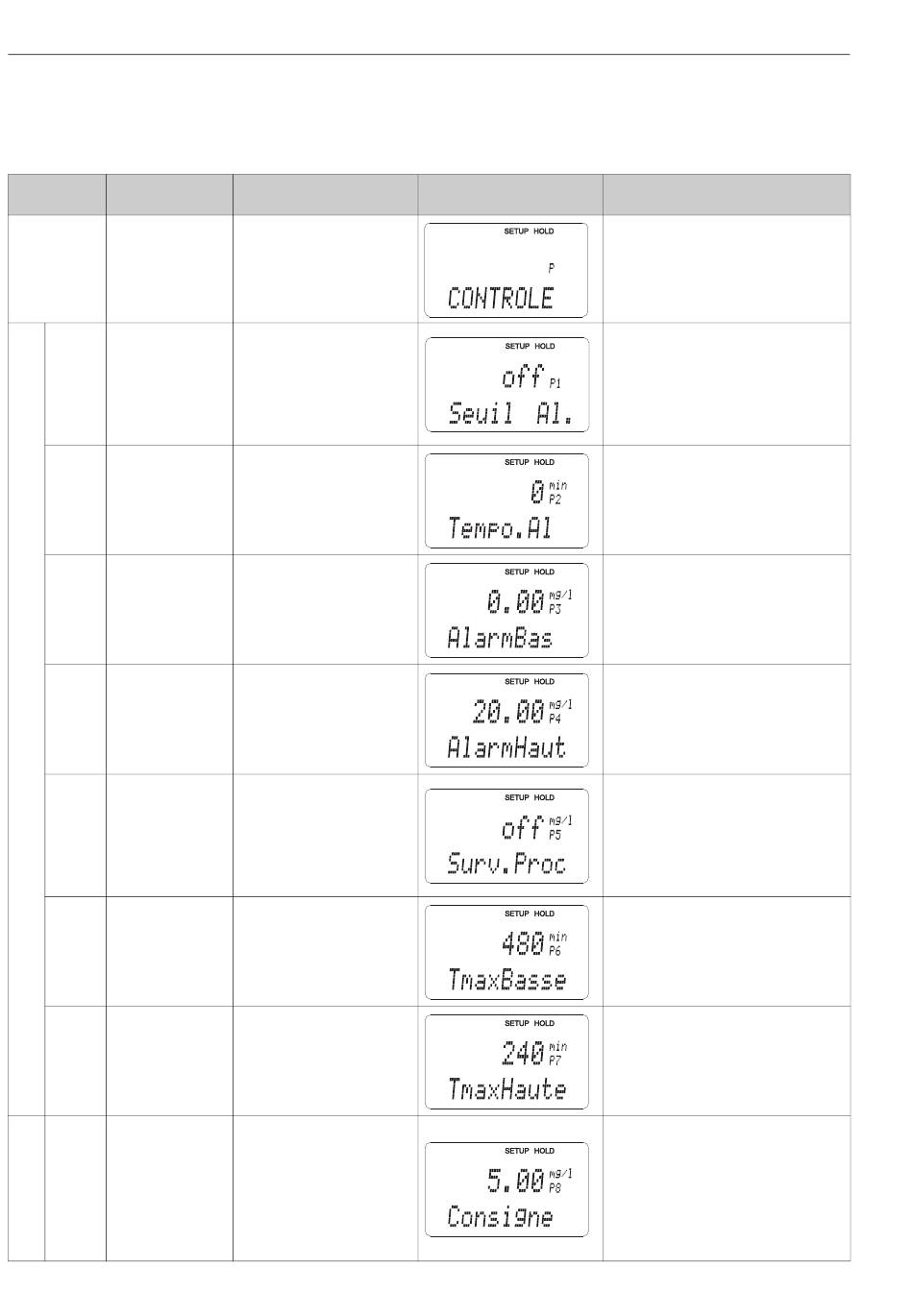

Mise en service
Code
Champ
Groupe de fonctions
P
CONTROLE
Sélectionner la
P1
surveillance du seuil
d'alarme
Entrer la temporisa-
P2
tion d'alarme
Entrer le seuil
P3
d'alarme inférieur
Entrer le seuil
P4
d'alarme supérieur
Sélectionner la sur-
P5
veillance de process
Entrer la durée max.
autorisée pour le
P6
dépassement du seuil
inférieur
Entrer la durée max.
autorisée pour le
P7
dépassement du seuil
inférieur
Entrer la valeur de
P8
consigne
44
Le groupe de fonctions "Contrôle" permet de surveiller les seuils inférieurs et supérieurs autorisés
de la valeur mesurée et de déclencher une alarme.
Les fonctions indiquées en italique ne sont pas disponibles sur la version de base.
Gamme de réglage
(réglages par défaut en gras)
off
Bas
Haut
B+H = bas + haut
B!
H!
B+H!
0 min (s)
0 ... 2000 min (s)
0,00 mg/l*
0,00 ... 19,00 mg/l
0,0 %SAT
0,0 ... 190,0 %SAT
0 hPa
0 ... 380 hPa
20,00 mg/l*
1,00 ... 20,00 mg/l
200,0 %SAT
0,0 ...200,0 %SAT
400 hPa
20 ... 400 hPa
off
AC
CC
AC+CC
AC!
CC!
AC+CC!
480 min
0 ... 2000 min
240 min
0 ... 2000 min
5,00 mg/l*
0,00 ... 20,00 mg/l
50,0 %SAT
0,0 ...200,0 %SAT
200 hPa
0 ... 400 hPa
Affichage
Liquisys M COM223F/253F
Info
Réglages de la surveillance des cellules et du
process
Alarme possible avec ou sans déclenchement
du régulateur.
xxxx = sans déclenchement du régulateur
xxxx! = avec déclenchement du régulateur
Selon la sélection en F2, on peut entrer la
temporisation d'alarme en s ou min.
Après cette temporisation, un dépassement de
seuil par excès ou par défaut provoque une
alarme selon les champs P3/P4.
* L'affichage dépend du réglage en A2
* L'affichage dépend du réglage en A2
AC = surveillance de l'activité de la cellule
CC = surveillance du régulateur
Seuils de surveillance AC :
±0,1 mg/l ou ±1 %SAT ou ±2 hPa par heure
xxxx = sans déclenchement du régulateur
xxxx! = avec déclenchement du régulateur
A régler uniquement lorsque la surveillance du
régulateur (CC) est activée dans le champ P5.
A régler uniquement lorsque la surveillance du
régulateur (CC) est activée dans le champ P5.
Seuil à surveiller selon les champs P6 et P7.
!
Remarque !
En cas de régulation externe par un système
numérique de contrôle commande (SNCC)
avec une consigne externe, veiller à la concor-
dance des réglages en P8.
* L'affichage dépend du réglage en A2
Endress+Hauser
