Montage
– Respecter la portée nécessaire. Les diagrammes (è 13 Courbes caractéristiques) montrent la por-
tée résultant de la position de montage et de la charge utile. Tout dépassement des portées mini-
males nécessite impérativement un contrôle de fonctionnement au cas par cas.
REMARQUE
Des variantes de fixation défavorables risquent d'endommager le DGC-HD.
• S'assurer que les éléments de fixation se trouvent bien à l'extérieur de la zone de déplacement du
chariot.
1. Fixer le DGC-HD.
2. Veuillez sélectionner les accessoires correspondants dans notre catalogue
(è www.festo.com/catalogue).

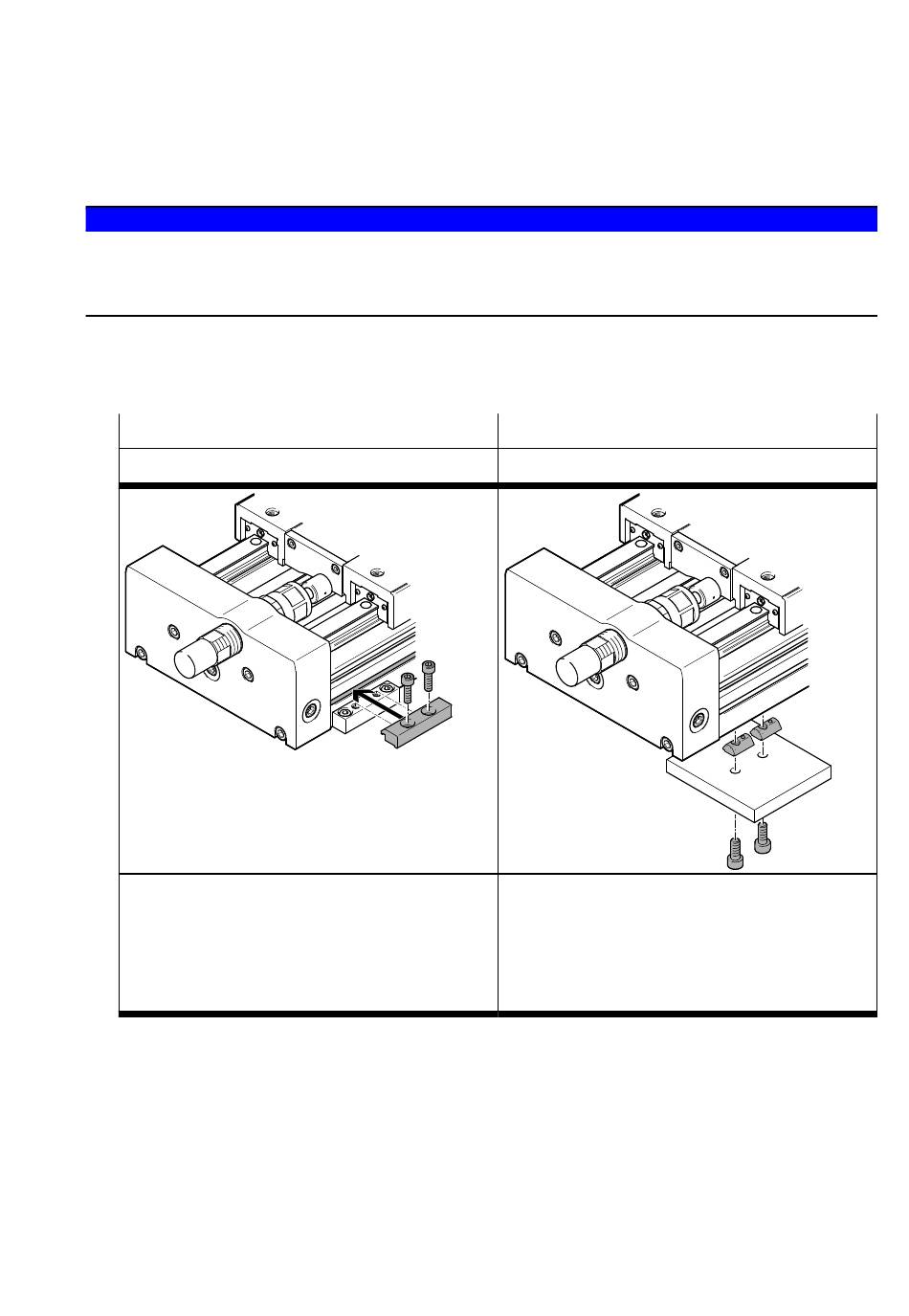

Fixation de profilé
MUE
Fixation de profilé dans la rainure de la surface
de fixation Fig. 1.
8è
Tab. 1
Festo — DGC-HD — 2018-10b
Fixation avec écrou pour rainure
NST
Fixation avec écrou pour rainure dans la rai-
nure Fig. 1.
aJ è
Un basculement permet de faire glisser les
écrous pour rainure dans la rainure à chaque
emplacement du profilé
