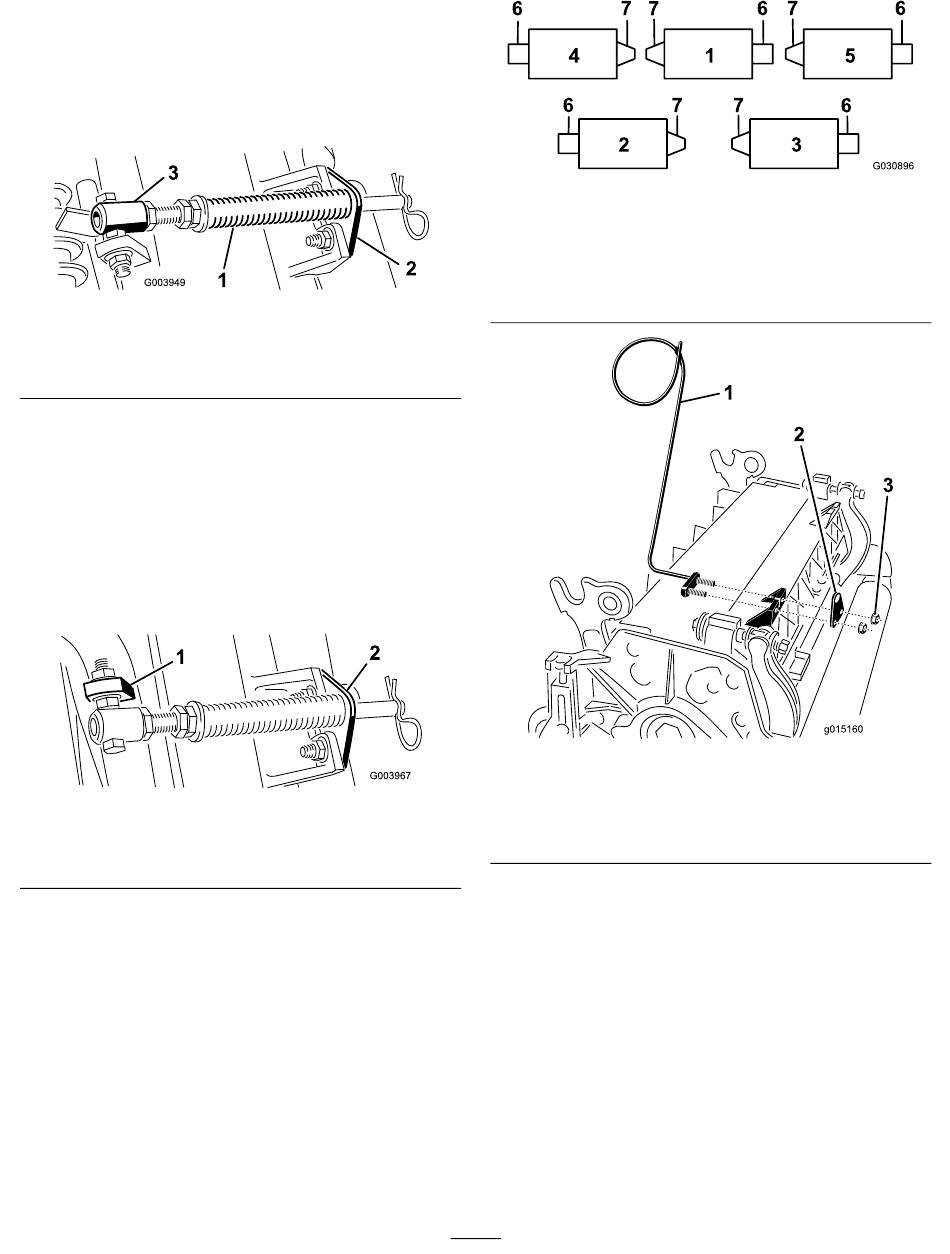

Toro Reelmaster 5610 Manuel De L'utilisateur page 12

Remarque:
Toutes les unités de coupe sont
expédiées avec le ressort de compensation
monté sur le côté droit de l'unité.
A. Retirez les 2 boulons de carrosserie et les
écrous qui fixent le support de tige aux
pattes de l'unité de coupe
Figure 5
1. Ressort de compensation
2. Support de tige
B. Retirez l'écrou à embase qui fixe le boulon
du tube de ressort à la patte du bâti porteur
(Figure 5). Déposez l'ensemble.
C. Montez le boulon du tube de ressort sur la
patte opposée du bâti porteur et fixez-le en
position avec l'écrou à embase.
Remarque:
le côté extérieur de la patte, comme montré
à la Figure 6.
Figure 6
1. Patte opposée du bâti
porteur
D. Montez le support de tige sur les pattes de
l'unité de coupe à l'aide des boulons de
carrosserie et des écrous
Important:
(avant gauche) et nº 5 (avant droite),
utilisez les écrous de fixation du support
de tige pour monter les guides de flexible
devant les pattes de l'unité de coupe
(Figure 7 et
flexible doivent être inclinés vers l'unité
de coupe centrale
(Figure 5).
3. Tube de ressort
Placez la tête du boulon sur
2. Support de tige
(Figure 6).
Sur les unités de coupe nº 4
Figure 8). Les guides de
(Figure 8 et Figure
1. Unité de coupe nº 1
2. Unité de coupe nº 2
3. Unité de coupe nº 3
4. Unité de coupe nº 4
g003949
1. Guide de flexible (unité de
g003967
coupe nº 4 montrée)
2. Support de tige
9).
12
Figure 7
5. Unité de coupe nº 5
6. Moteur de cylindre
7. Masse
Figure 8
3. Écrou
g030896
g015160
