Installation
4
Schémas de raccordement
4.6
Schémas de raccordement
4.6.1
Remarques générales concernant les schémas de raccordement
4.6.2
Raccordement de la puissance

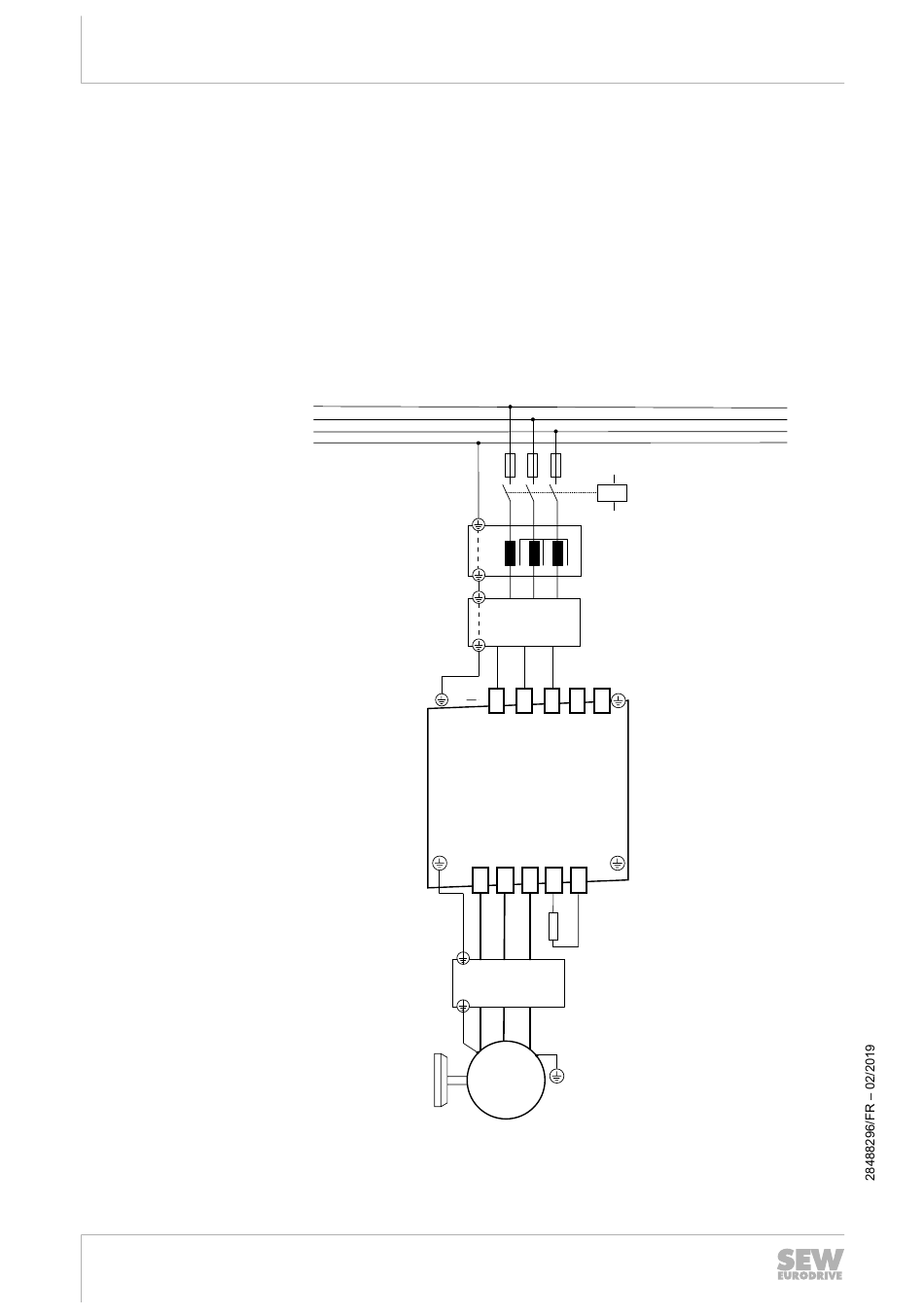

Câblage des raccordements de puissance avec contacteur réseau, self réseau, filtre réseau et self
de sortie
38
Notice d'exploitation compacte – MOVIDRIVE
•
Les caractéristiques techniques de l'électronique de puissance et de l'électronique
de commande sont indiquées au chapitre "Caractéristiques techniques".
•
L'affectation des bornes et les raccordements sont indiqués au chapitre "Affecta-
tion des bornes" (→ 2 33).
L1
L2
L3
PE
[1]
Contacteur réseau
[2]
Self réseau (en option)
[3]
Filtre réseau (en option)
®
system
U1 V1 W1
[2]
U2 V2 W2
L1 L2 L3
[3]
L1´ L2´ L3´
X1
L1
L2
L3
-U
+U
z
z
PE
MDX9_A..
PE
X2
U
V
W
+R
-R
[4]
U1 V1 W1
[5]
U2 V2 W2
PE
[6]
[4]
Résistance de freinage (en option)
[5]
Self de sortie
[6]
Moteur
[1]
PE
PE
36028810897869451
