latiNe De coNtRôle De la cHauDièRe
La platine contrôle l'intervention de la résistance de la
chaudière expresso.

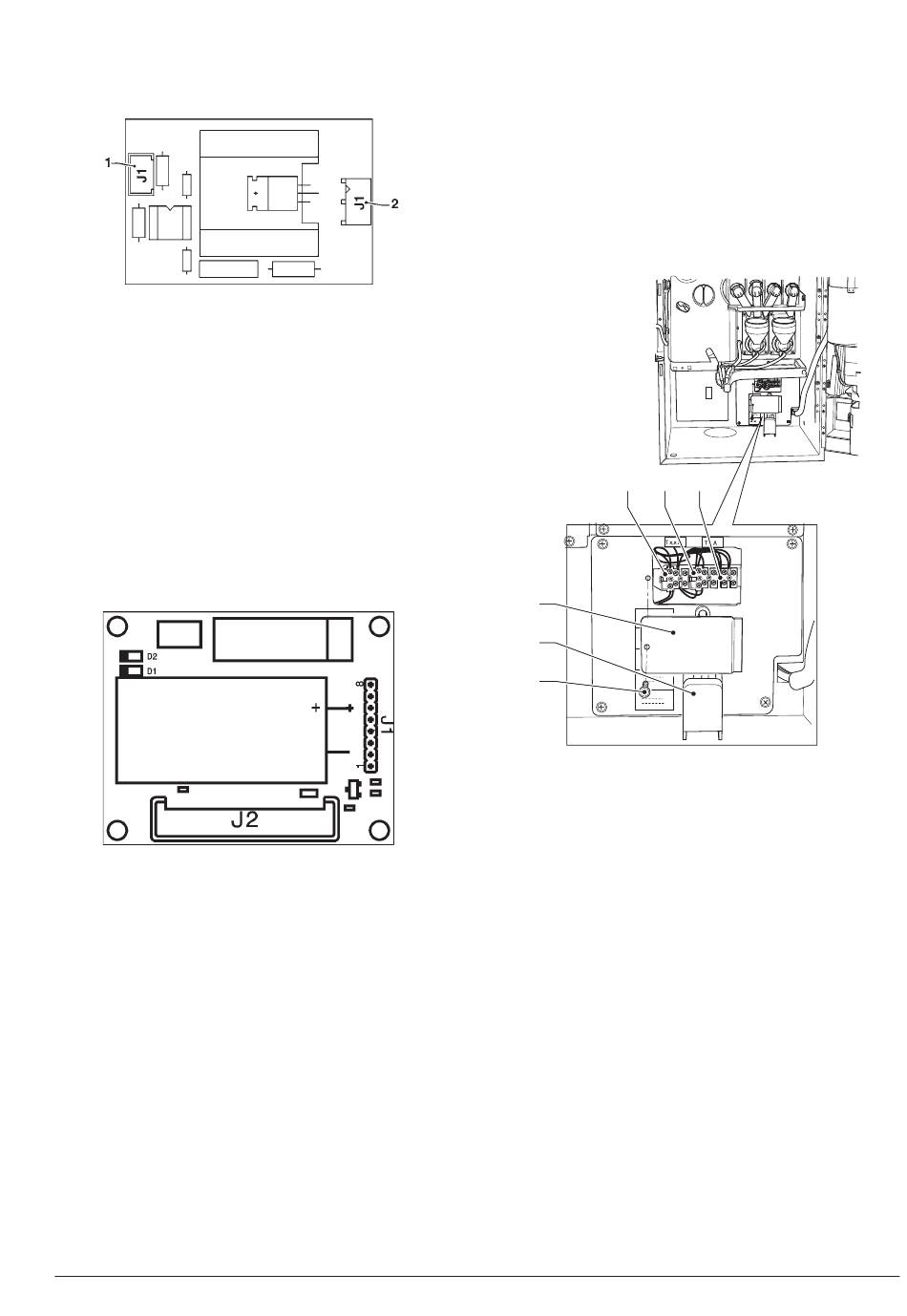

Fig. 35
1- J1 A la platine activations
2- J2 A la résistance chaudière
p '
latiNe D expaNsioN pouR systèmes De paiemeNt
Cette platine est fournie avec le kit de raccordement
pour les systèmes de paiement en série (en option).
En suivant les instructions comprises dans le kit, monter
la platine sur la platine CPU dans le cas de systèmes de
paiement logés sur la porte (voir figures 32-34).
Dans le cas de systèmes de paiement montés dans
le meuble, cette platine doit être montée sur la platine
activations (voir fig. 33.
Fig. 36
1- J1 A la platine activations ou CPU
2- J2 Au système de paiement
© par N&W GLOBAL VENDING S.r.l.
a
limeNtatioN et Fusibles
Le fusible sur le réseau d'alimentation électrique est
accessible par l'arrière de l'appareil, sans démonter le
couvercle (voir fig.37).
Le transformateur qui fournit la tension aux platines et
les fusibles relatifs de protection sont accessibles en
enlevant la caisse monnaies et son support (voir fig. 44).
Important !!!
Les couvercles doivent être enlevés après avoir
débranché l'appareil du réseau électrique.
4
3
2
1
Fig. 37
1- Vis de fixation
2- Capteur bac à marcs liquides plein
3- Couvercle panneau électrique
4- Fusible secondaire du transformateur
5- Fusible primaire du transformateur
6- Bornier de support
