GROUPE EXPRESSO

Après chaque mise en marche de l'appareil, le groupe
café effectue une rotation complète, avant d'effectuer le
cycle normal, pour garantir le positionnement du disposi-
tif dans la position initiale.
c
ycle De DistRibutioN De caFé
Si on demande une sélection à base de café, le moulin
à café fonctionne jusqu'à remplir la chambre du doseur
de café.
Quand le doseur est plein, la dose moulue est introduite
dans la chambre d'infusion placée verticalement à l'inté-

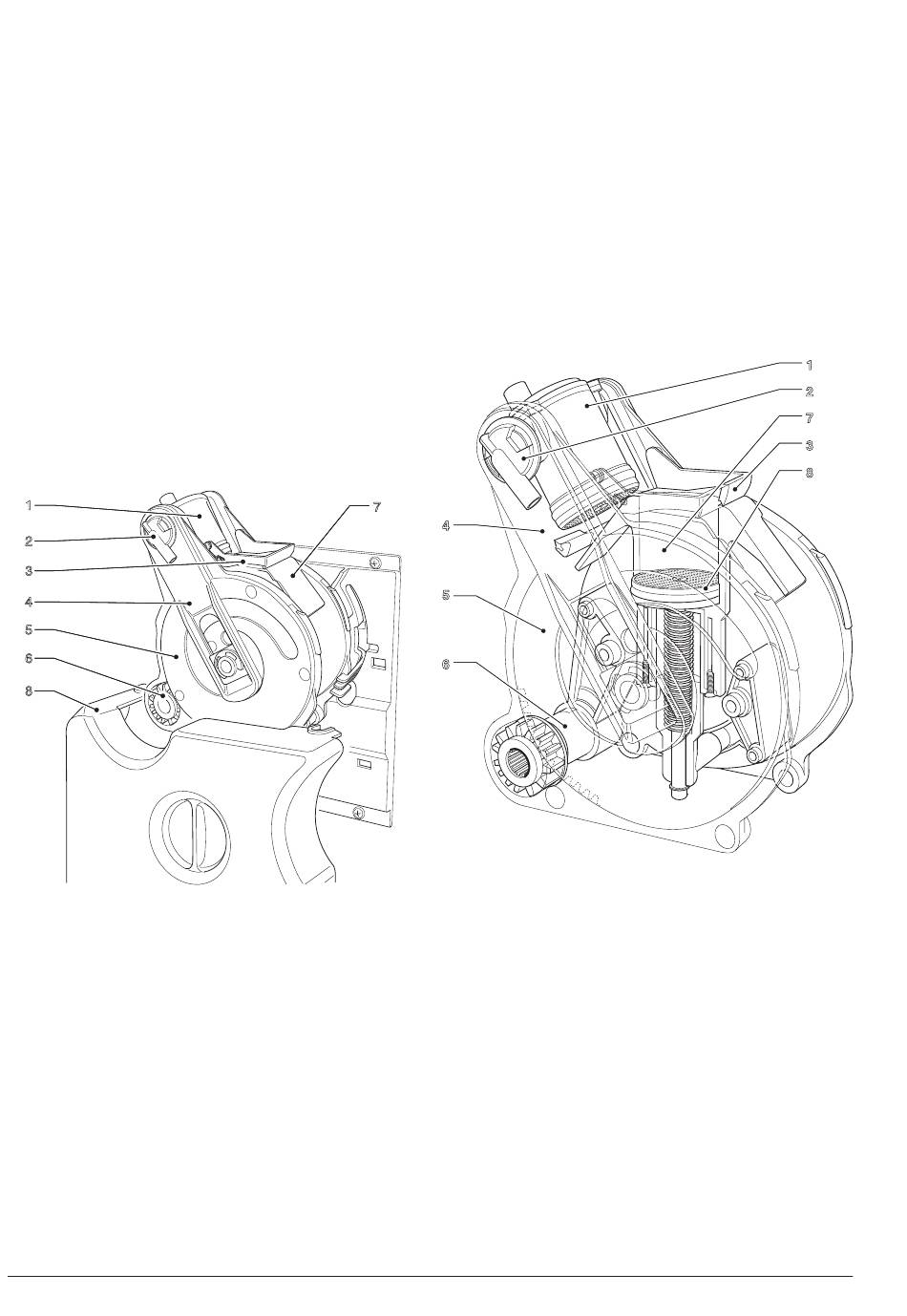

rieur du groupe café (voir fig. 20-1).
Le motoréducteur enclenché sur le pignon (6) fait tour-
ner les manivelles (5) qui provoquent la rotation de la
chambre d'infusion (1) de 30°.
Le piston supérieur (4) s'aligne avec la chambre d'infu-
sion (21 -7) et descend à l'intérieur de celle-ci. La posi-
tion d'arrêt du piston pour l'infusion sera en fonction de
la quantité de café moulu présent dans la chambre.
1
2
3
4
5
6
8
Fig. 20
1- Piston supérieur
2- Gicleur sortie café
3- Racloir
4- Bielles
5- Manivelles
6- Pignon
7- Toboggan café épuisé
8- Couvercles groupe
© par N&W GLOBAL VENDING S.r.l.
A la fin de la distribution de café, le piston supérieur des-
cend pour comprimer mécaniquement la pastille de café
utilisée en favorisant l'expulsion de l'eau en excès par la
3^ voie de l'électrovanne de distribution.
A la fin du cycle, le motoréducteur est actionné dans le
sens inverse en soulevant le piston supérieur et en tour-
nant la chambre d'infusion vers le côté de l'évacuation,
opposé au côté de distribution ; le piston inférieur (8) se
soulève.
Une fois la position d'évacuation atteinte, le motoré-
ducteur inverse de nouveau la direction de rotation en
reportant la chambre d'infusion en position de repos.
Le racloir (3) retient la pastille de café en la faisant tom-
ber, alors que le piston inférieur (8) retourne en position
de repos.
7
4
5
6
Fig. 21
1- Piston supérieur
2- Gicleur sortie café
3- Racloir
4- Bielles
5- Manivelles
6- Pignon
7- Chambre d'infusion
8- Piston inférieur
18
1
2
7
3
8
