P
latine activations
Cette platine (voir fig. 33) active, par des relais, les
charges à 230 V~ et, directement, les moteurs à courant
continu. Elle gère les signaux provenant des cames et/
ou des micro-interrupteurs sur les différentes charges.
En outre, elle contrôle la platine de gestion de la chau-
dière. La platine est alimentée à 24 Vac pour l'électro-
nique et pour les systèmes de paiement.
Le logiciel de gestion sur la platine est chargé directe-
ment (via RS232) sur le microprocesseur.
- La LED 6 verte (23) clignote pendant le fonctionnement
normal de la platine ;
- La LED 7 jaune (25) indique la présence des 5 Vcc.
- La LED 8 rouge (12) s'allume pendant la remise à zéro
de la platine
- La LED 4 rouge (17) indique l'état de fonctionnement
de la résistance de la chaudière expresso.
- La LED 5 rouge (18) non utilisée sur ces modèles,
indique l'état de fonctionnement de la résistance de la
chaudière des solubles.
- La LED 1 verte (26) indique les impulsions du comp-
teur volumétrique.
- La LED 2 verte (1) indique la présence des 34Vdc.
- La LED 3 verte (4) indique la présence des 34Vdc
réglés.

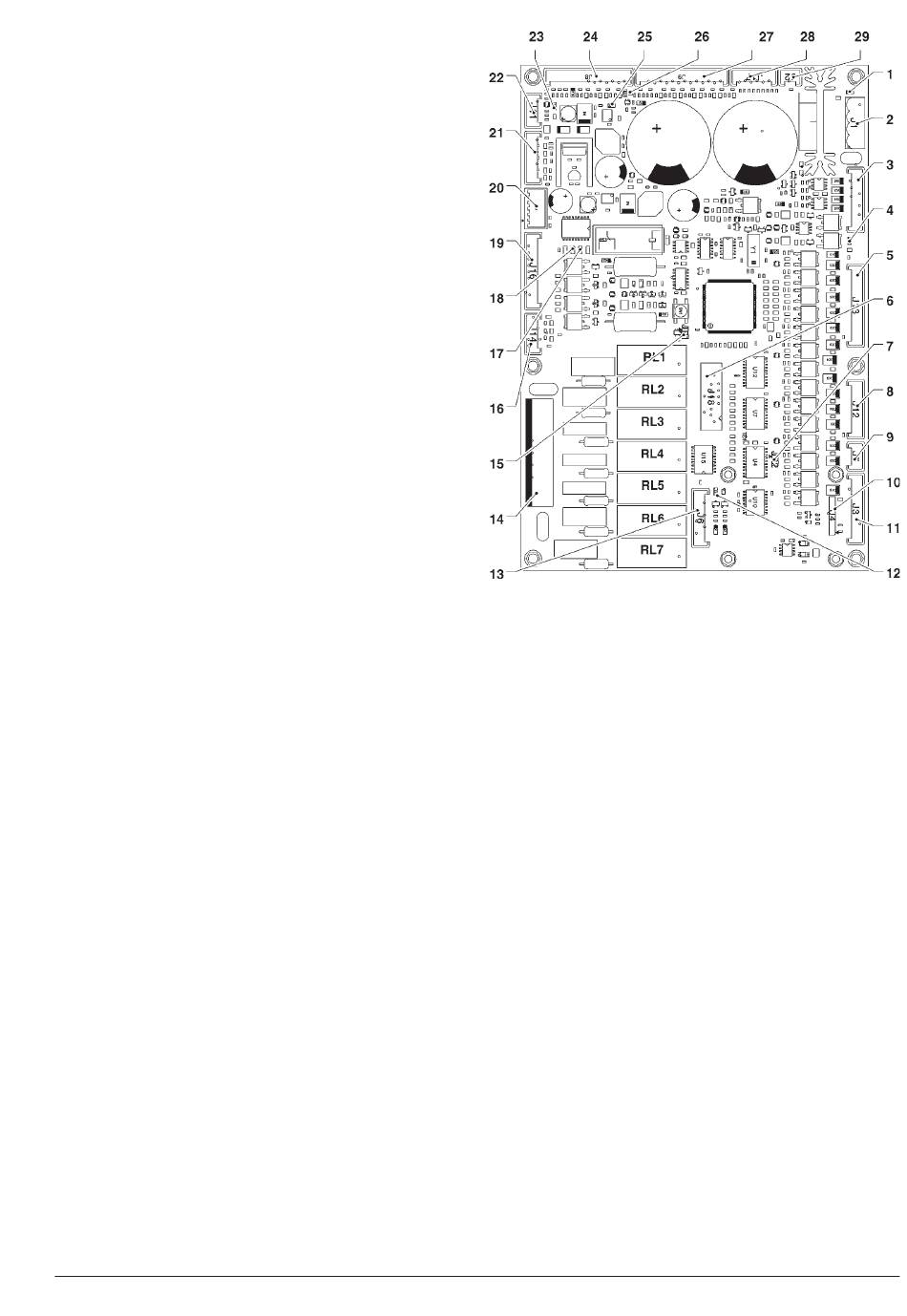

Fig. 33
1- LED 2
2- Alimentation 24 Vac - 24 Vac
3- Actionneurs en courant continu
4- LED 3
5- Électrovannes - mixers (EV-MF)
6- Non monté
7- JP2 Fermé fil de raccord CAN
8- Moteurs doseurs MD
9- CAN BUS
10- Connecteur platine d'expansion paiements (en option)
11- A la platine CPU
12- LED 8
13- Programmation platine
14- Actionneurs 230V
15- JP1 fermé
16- Moteur Z4000
17- LED 4
18- LED 5
19- Actionneurs en continu
20- Non utilisé
21- Non utilisé
22- Micro de sécurité
23- LED 6
24- Input
25- LED 7
26- LED 1
27- Input
28- Sonde et actionnement platine chaudière
29- Non utilisé
© par N&W GLOBAL VENDING S.r.l.
FONCTION RELAIS (voir schéma électrique)
RELAIS EXPRESSO
RL1 = EEA
RL2 = MAC
RL3 = MSB
RL4 = MSCB
RL5 = Non utilisé
RL6 = PM
RL7 = ESC
