3.4.2 Exemple 2 : Carte OPT-AF avec réarmement pour Suppression sûre de
couple (STO) ou EN 60204-1 catégorie d'arrêt 0
CIRCUIT PRINCIPAL
La Figure présente un exemple de raccordement d'une carte OPT-AF pour la fonction de sécurité
STO avec réarmement. L'interrupteur S1 est raccordé par 4 câbles à la carte OPT-AF, comme
indiqué ci-dessus. L'entrée logique 3 (DIN3), par exemple, est raccordée en vue de la fonction de
réarmement de défaut. La fonction de réarmement peut être programmée sur n'importe quelle
entrée logique disponible. Le convertisseur doit être programmé de manière à gérer un défaut à
l'état STO.
L'alimentation électrique de S1 peut provenir de la carte OPT-A1 (broches de connecteur 6 et 7
de la Figure 6) ou être externe.
Lorsque l'interrupteur S1 est activé (contacts ouverts), le convertisseur passe à l'état STO et le
moteur (s'il tourne) s'arrête en roue libre. Le convertisseur indique : « F30 Suppr. sûre cple ».
Pour relancer le fonctionnement du moteur, appliquez la séquence suivante.

Relâchez l'interrupteur S1 (contacts fermés). Le matériel est maintenant activé, mais
le convertisseur continue d'afficher le défaut « F30 Suppr. sûre cple ».

Confirmez que l'interrupteur a été relâché sous l'effet de la fonction de réarmement
impulsionnelle. Le convertisseur retrouve l'état Prêt.

La transmission d'une commande de démarrage valide lance le fonctionnement du moteur.
Assistance 24 h sur 24 : +358 40 837 1150 • Email : vacon@vacon.com
3
UNITÉ DE COMMANDE
RÉFÉRENCE DE VITESSE
Désactivation
(Safe Disable)
DÉMARRAGE ARRÊT RAZ
INACTIF
Alimentation protégée
contre les courts-circuits
et les défauts de terre

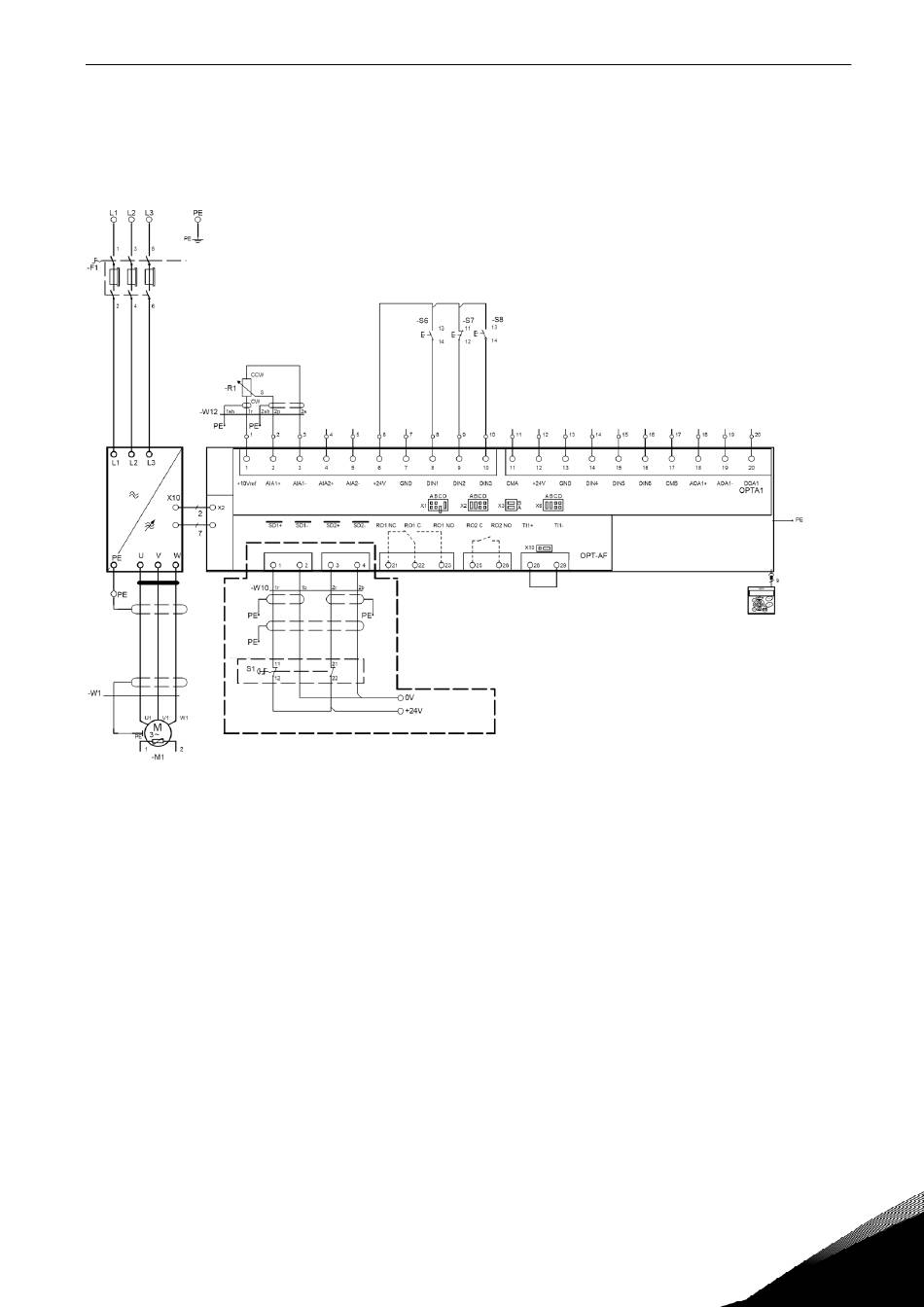

Figure 7. Exemple 2.
