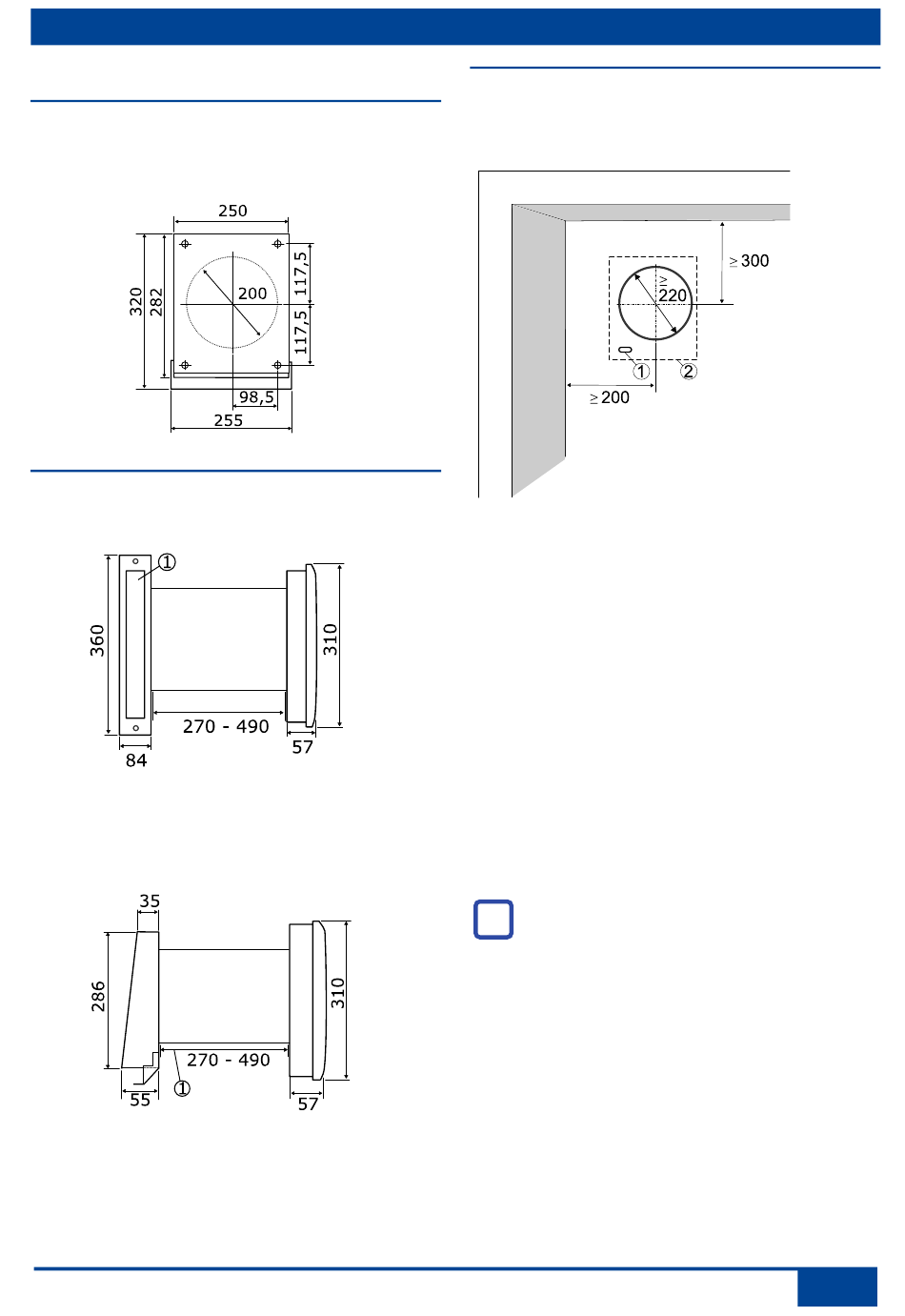

Abmessungen Außenabdeckung und
Rahmen Außenabdeckung [mm]
PP 60 KA-SR
Abmessungen Seitenansicht [mm]
PP 60 KL-SR zusammen mit PP 60 K-SE

Breite Laibungskanal 40 mm
PP 60 KA-SR zusammen mit PP 60 K-SE

Länge bei KA-SRL: 270 - 690 mm
6. Montagevorbereitung | de
Abmessungen Wandbohrung und
Abstände zur Decke / Seite [mm]
Innenansicht der Wohnung

Kabeldurchführung

Umriss Außenabdeckung
Beachten Sie einen Mindestabstand von der
Decke zur Mitte der Wandöffnung von 300
mm und einen Mindestabstand von der Seite
zur Mitte der Wandöffnung von 200 mm.
Die Wandöffnung (Kernlochbohrung) muss
mindestens 220 mm im Durchmesser
betragen.
Die minimale Wandstärke muss 270 mm
betragen.
i Bauseitig bereitzustellendes
Werkzeug und Material:
● Kernlochbohrer und Bohrkrone
Ø 220 mm
● Metallsäge
● Fuchsschwanzsäge
● Cutter-Messer
● Bauschaum, nicht drückend
● Silikon für Außenbereich
● Innenabdeckung-Montage:
4 x Dübel und Schrauben, Ø 6 mm
