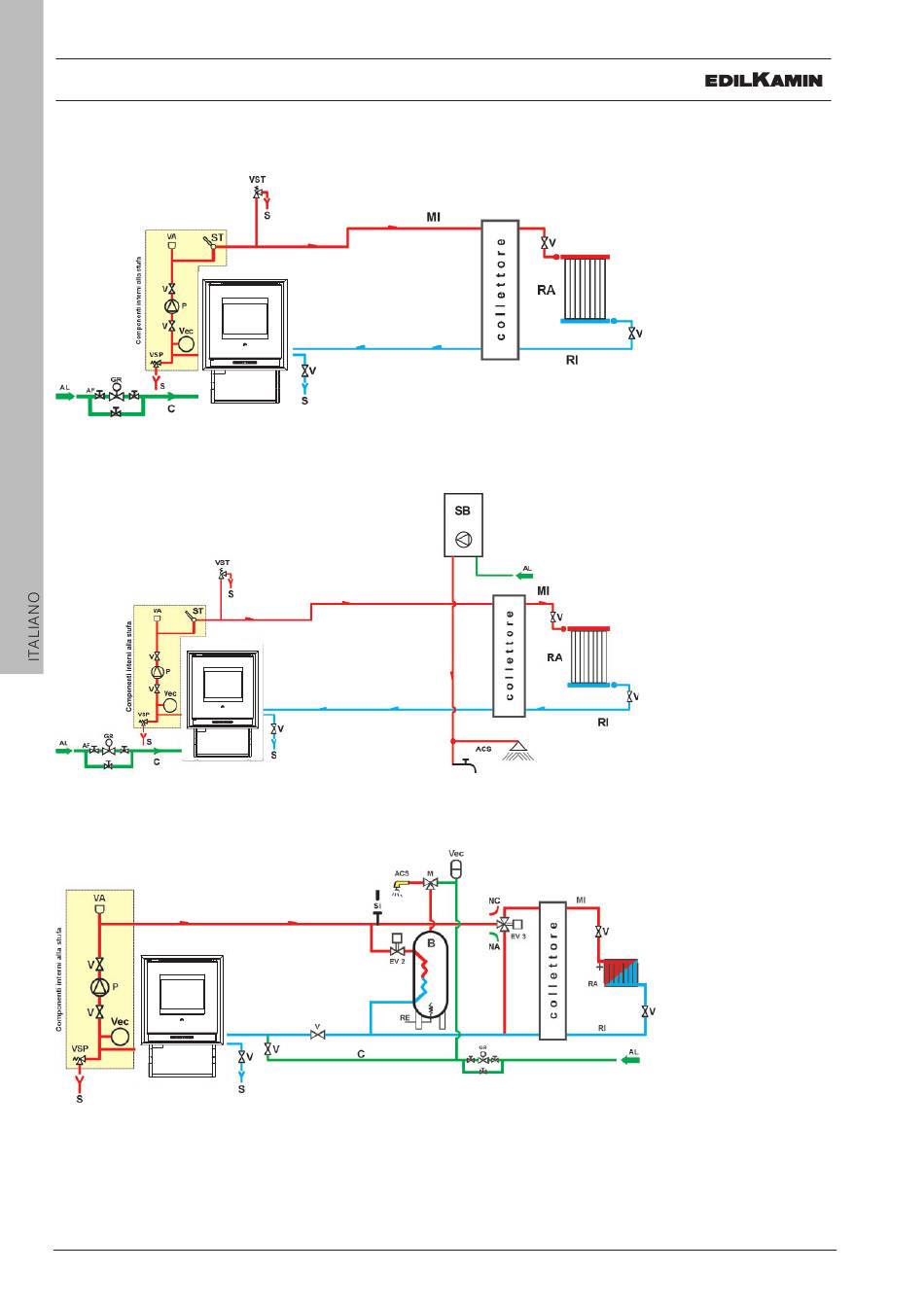

Impianto di riscaldamento con Termocaminetto quale unica fonte di calore.
Il presente schema è indicativo, la corretta esecuzione è a cura dell'idraulico.
Impianto di riscaldamento con Termocaminetto abbinato a scaldabagno.
Il presente schema è indicativo, la corretta esecuzione è a cura dell'idraulico.
12
Impianto di riscaldamento con Termocaminetto quale unica fonte di calore con produzione di
acqua calda sanitaria tramite bollitore
Il presente schema è indicativo, la corretta esecuzione è a cura dell'idraulico.
TC
ACCESSORI:
Negli schemi di cui alle pagine precedenti è stato previsto l'impiego di accessori disponibili a listino Edilkamin.
Sono inoltre disponibili parti sciolte (scambiatore, valvole, ecc.), rivolgersi al rivenditore di zona.
INSTALLAZIONE
TC
TC
INSTALLATORE
LEGENDA
AF: Acqua Fredda
AL: Alimentazione rete idrica
C:
Carico/Reintegro
GR: Riduttore di pressione
MI:
Mandata Impianto
P:
Pompa (circolatore)
RA: Radiatori
RI:
Ritorno Impianto
S:
Scarico
ST: Sonda Temperatura
TC: Termocaminetto
V:
Valvola a sfera
VA: Valvola automatica scarico aria
Vec: Vaso espansione chiuso
VSP: Valvola di sicurezza
VST: Valvola di scarico termico
LEGENDA
ACS: Acqua Calda Sanitaria
AF: Acqua Fredda
AL: Alimentazione rete idrica
C:
Carico/Reintegro
GR: Riduttore di pressione
MI:
Mandata Impianto
P:
Pompa (circolatore)
RA: Radiatori
RI:
Ritorno Impianto
S:
Scarico
SB: Scaldabagno
ST: Sonda Temperatura
TC: Termocaminetto
V:
Valvola a sfera
VA: Valvola automatica scarico aria
Vec: Vaso espansione chiuso
VSP: Valvola di sicurezza
VST: Valvola di scarico termico
LEGENDA
ACS: Acqua Calda Sanitaria
AL:
Alimentazione rete idrica
B:
Boile
C:
Carico/Reintegro
CE:
Centralina elettronica
EV2: Elettrovalvola a 2 vie
EV3: Elettrovalvola a 3 vie
NA: Normalmente Aperta
NC: Normalmente Chiusa
GR:
Riduttore di pressione
MI:
Mandata Impianto
P:
Pompa (circolatore)
RA:
Radiatori
RI:
Ritorno Impianto
S:
Scarico
TC:
Termocaminetto
V:
Valvola a sfera
Vec: Vaso espansione chiuso
VSP: Valvola di sicurezza
