Modalità Operative - Calpeda I-MAT Instructions Pour L'utilisation

Permette di accedere ai parametri
di programmazione del variatore di
frequenza. Se si è già in funzione
IT
programmazione,
pulsante si risale al menù superiore.
Permette di accedere ai parametri di
programmazione. Se è stato variato il
valore del parametro questo pulsante
permette di confermare il valore indicato.
Permette di decrementare i valori o di
cambiare parametro visualizzato.
Permette di incrementare i valori o di
cambiare il parametro visualizzato.

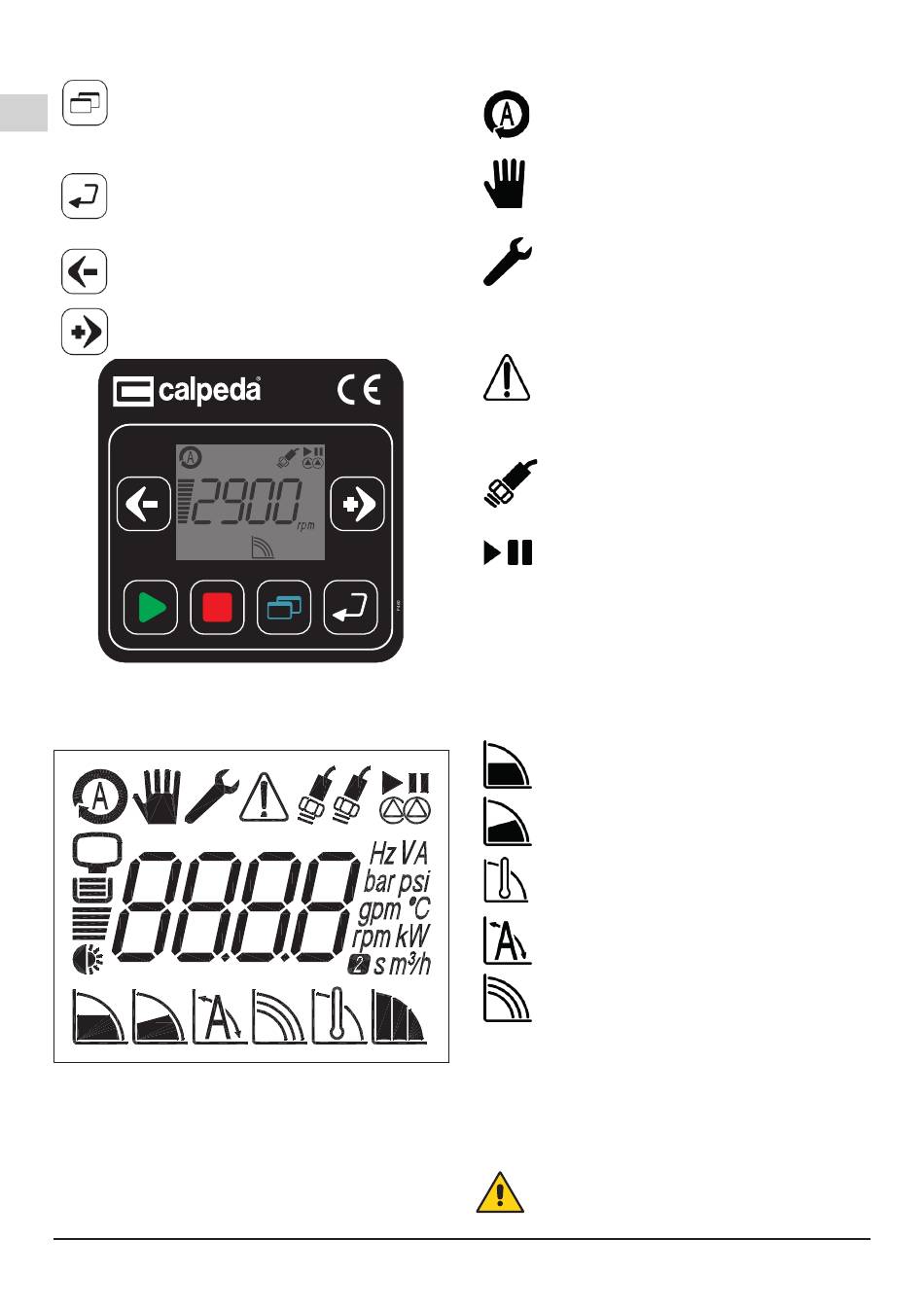

3.6. Interfaccia grafica
L'interfaccia grafica del display si suddivide in tre
aree di visualizzazione:
- indicatori base
- display informazioni
- modalità operative
Pagina 6 / 164
premendo questo
4.93.410
3.7. Indicatori base
Modalità
automatico
Indica che il drive funziona in modalità
automatica.
Modalità di funzionamento manuale
Indica che il drive funziona in modalità
manuale.
Modalità di programmazione attiva
Indica che
programmazione.
lampeggia si sta modificando un valore.
Confermare con ENTER.
Indicatore di allarme
Indica la presenza di un allarme. Sul
display apparirà il codice dell'errore
avvenuto.
Quando si
programmazione non appare l'indicatore
di allarme.
Indicatore di stato sensore
Indica la presenza di un sensore. Se
lampeggiante il sensore non è presente
o è guasto.
Stato di funzionamento della pompa
I due simboli evidenziano se la pompa è
in funzione oppure in pausa.
3.8. Display informazioni
E' composto da
proporzionale al valore misurato sul display e
relative unità di misura. Il display è retroilluminato
e l'illuminazione si spegne dopo 20 s di inattività
del sistema.
3.9. Modalità operative
Opzione pressione costante
Il drive mantiene la pressione costante
Opzione pressione proporzionale
Il drive mantiene
proporzionale alla richiesta d'acqua.
Opzione temperatura costante
Il drive mantiene
costante
Opzione a portata costante
il drive mantiene la portata costante
Opzione manuale
il drive mantiene il numero di giri
costante
3.10. Applicazione con pompe sommerse o cavi
di elevata lunghezza
Nel caso si vogliano comandare pompe sommerse
(o di superficie) la cui distanza dal variatore di
frequenza sia superiore a 5 metri, consultare il
paragrafo 19.
Il motore sommerso
con una frequenza compresa tra 30 Hz
(frequenza minima di lavoro) e 50 Hz
I-MAT_Ed7 - Istruzioni originali
di funzionamento
si è nel menù
Quando l'icona
è in modalità
una barra incrementale
la pressione
la temperatura
deve funzionare
di
di
