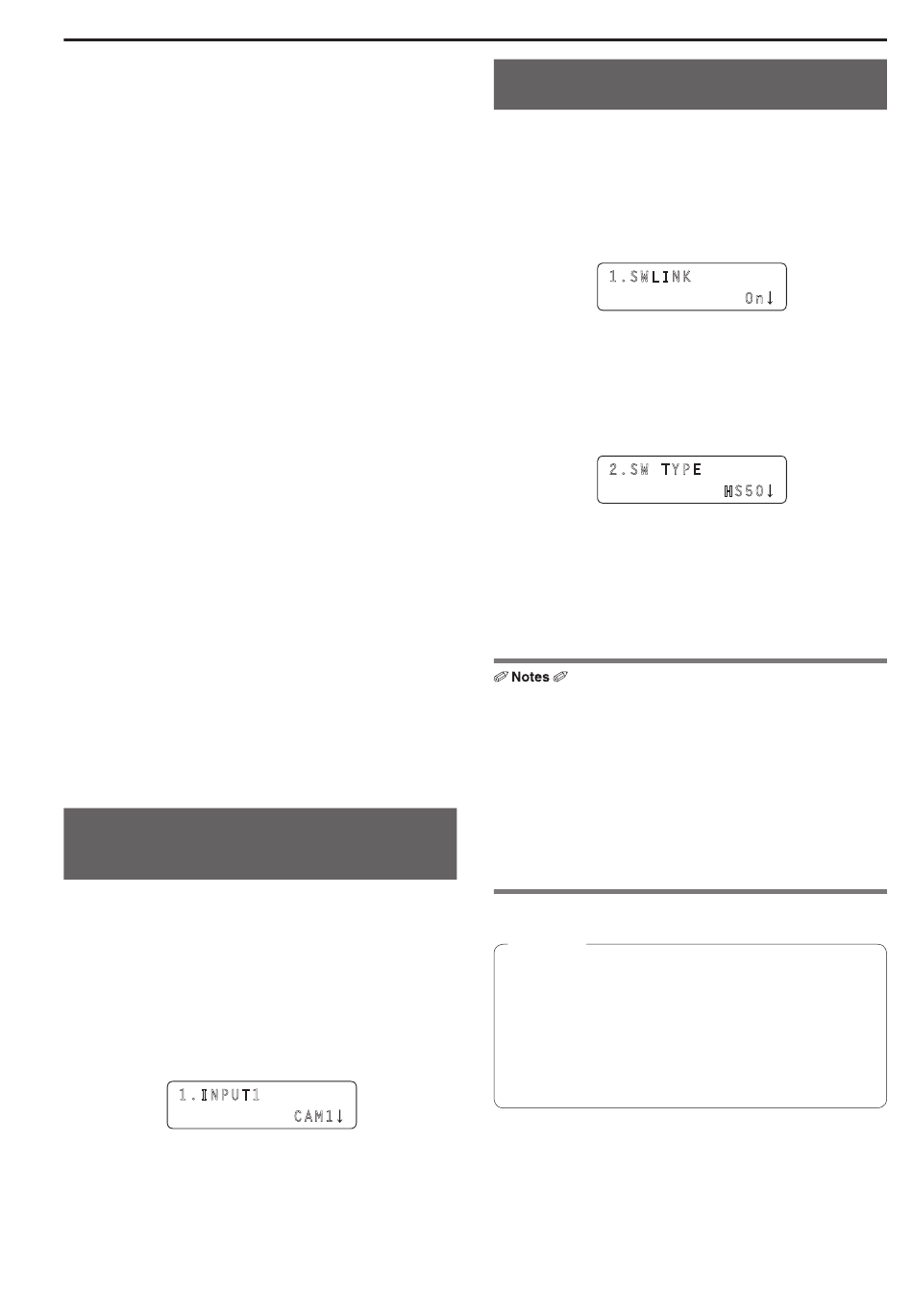

Réglage de la liaison avec un commutateur
Configurer les réglages pour relier l'appareil avec un commutateur
optionnel .
Pour utiliser la fonction de liaison avec un commutateur, il faut régler au
préalable les éléments suivants .
„ Réglages pour la connexion entre l'appareil et le
„
commutateur
Consulter "Réglages pour la connexion avec les caméras distantes et
le commutateur" dans <Les bases> (page 27) .
„ Réglages sur le commutateur
„
<AW-HS50>
Configurer les paramètres suivants .
z Activation de la fonction de liaison avec l'appareil
z
Régler l'item "10 . CamCont Link" dans [13] Operation Menu sur
"On" .
z Affichage des noms de caméras distantes envoyés par
z
l'appareil
Régler l'item "4 . Name Type" de [10 .1] SDI-IN1 à [10 .4] SDI-IN4 ou
l'item "2 . Name Type" de [10 .5] DVI-IN dans [10] Input Menu sur
"CAM Name" .
z Affichage des icônes en bas à gauche du sous‑écran pour
z
les images de la caméra distante sélectionnée sur l'appareil
lorsque le commutateur émet des images multi‑vues
Régler l'item "6 . Input Status" sur [8] MultiView Out/Frame Menu
sur "On" .
Pour en savoir plus, se reporter au mode d'emploi de l'AW-HS50 .
<AV-HS6000>
Pour relier un AV-HS6000 à l'unité, le logiciel plug-in doit être
enregistré sur l'AV-HS6000 .
Pour en savoir plus, se reporter au Guide de fonctionnement de la
Série AV-HS6000 .
Pour en savoir plus sur l'utilisation du logiciel plug-in, se reporter au
User Guide du AV-HS6000 Series Plug-in Software . Utiliser la ver .
3 .00 ou ultérieure de l'"Unité centrale" de l'AV-HS6000 et la ver . 3 .00
ou ultérieure de "External Control" du logiciel plug-in .
„ Enregistrement des numéros de la caméra qui
„
correspondront aux entrées d'image du commutateur
Se reporter aux explications pertinentes de cette section .
„ Activation ou désactivation de la fonction de liaison
„
avec le commutateur
Se reporter aux explications pertinentes de cette section .
Enregistrement des numéros de la caméra
qui correspondront aux entrées d'image du
commutateur
Cette opération est requise pour la liaison avec l'AW-HS50 ou
l'AV-HS6000 . Utiliser la ver . 3 .00 ou ultérieure de l'"Unité centrale" de
l'AV-HS6000 et la ver . 3 .00 ou ultérieure de "External Control" du logiciel
plug-in .
1 .
Appuyer sur le bouton MENU .
2 .
Ouvrir le menu SW INPUT [43] .
3 .
Tourner le cadran F1 pour sélectionner le signal
d'entrée du commutateur à régler .
1 .IN P U T 1
Signal d'entrée : Sélectionner de 1 . INPUT1 à 100 . INPUT100 .
4 .
Tourner le cadran F2 pour sélectionner le numéro de
caméra correspondant, puis appuyer dessus pour
confirmer la sélection .
C A M 1
Activation ou désactivation de la fonction
de liaison avec le commutateur
Activer ou désactiver toute la fonction de liaison entre l'appareil et le
commutateur .
1 .
Appuyer sur le bouton MENU .
2 .
Ouvrir le menu SW FUNCTION [42] .
3 .
Tourner le cadran F1 pour afficher l'item "1 . SWLINK" .
1.SWLINK
4 .
Tourner le cadran F2 pour sélectionner "On" ou "Off",
puis appuyer dessus pour confirmer la sélection .
On : Active la fonction de liaison avec le commutateur .
Off : Désactive la fonction de liaison avec le commutateur .
5 .
Tourner le cadran F1 pour afficher l'item "2 . SW TYPE" .
2.SW TYPE
6 .
Tourner le cadran F2 pour sélectionner le commutateur
à connecter (HS50 / HS6000), puis appuyer dessus pour
confirmer la sélection .
HS50 : Relie à l'AW-HS50 .
HS6000 : Relie à l'AV-HS6000 .
z L'activation et la désactivation de la fonction de liaison peuvent être
z
attribuées à un bouton USER .
Ouvrir le menu USER BUTTON [35], afficher un des items
"1 . USER1" à "8 . USER8", puis régler "SWLINK" .
z Lorsque le bouton USER auquel est attribué "SWLINK" est pressé, le
z
fonctionnement est le suivant .
Indicateur de bouton allumé:
Active la fonction de liaison avec le commutateur .
Indicateur de bouton éteint:
Désactive la fonction de liaison avec le commutateur .
Remarque
z Un maximum d'un modèle AW-RP120 ou AW-RP50 peut être
z
relié à un commutateur .
C'est pourquoi il est impossible de relier l'appareil à un
commutateur étant déjà relié à un autre AW-RP120 ou AW-RP50 .
Désactiver la fonction de liaison de l'appareil étant déjà relié, puis
activer la fonction de liaison sur cet appareil .
z Utiliser la ver . 3 .00 ou ultérieure de l'"Unité centrale" de
z
l'AV-HS6000 et la ver . 3 .00 ou ultérieure de "External Control" du
logiciel plug-in .
On
HS50
