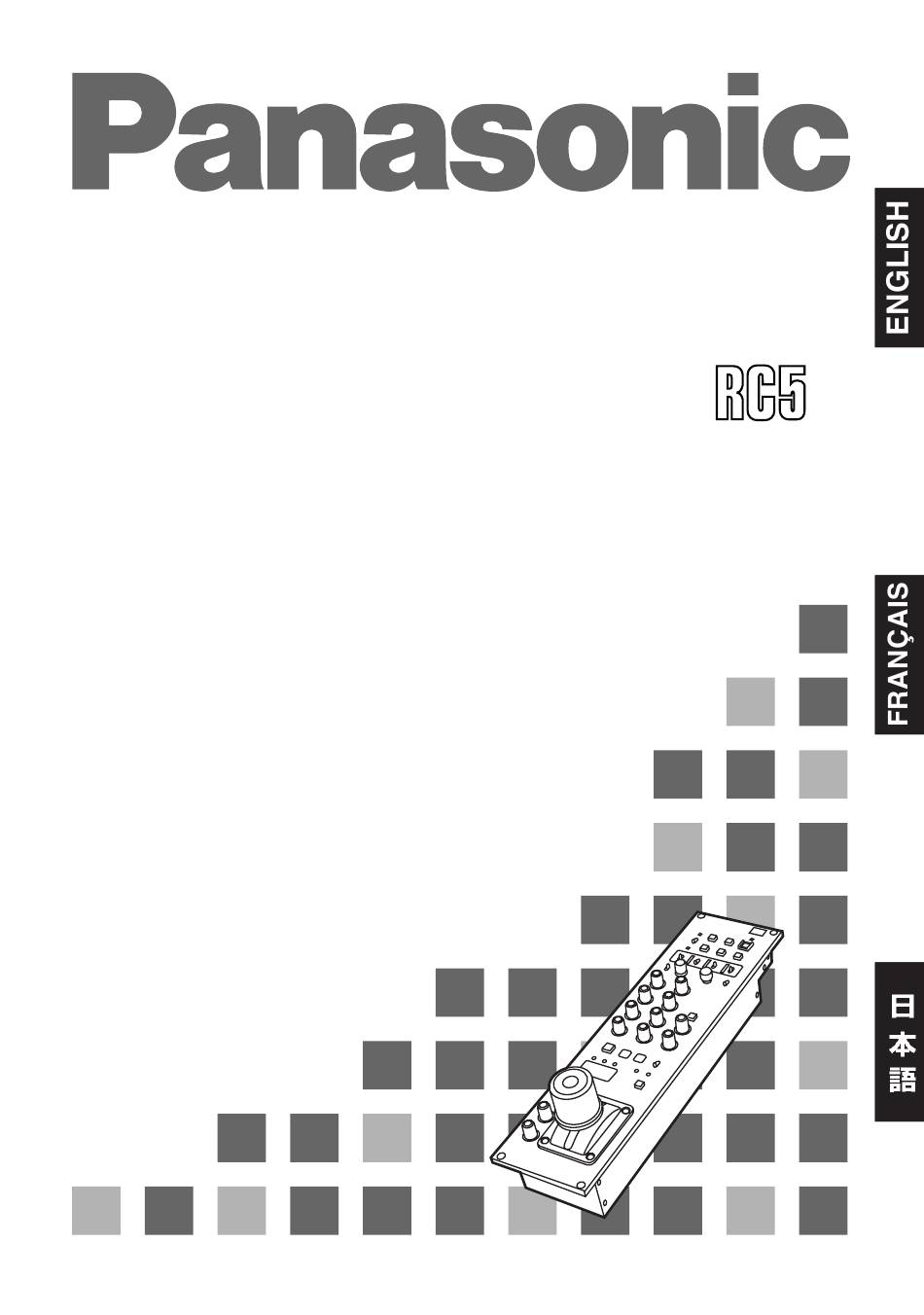

Remote Control Operation Panel
P
AJ-
EN
Operating Instrutions

Publicité

loading

Manuels Connexes pour Panasonic AJ-RC5

Sommaire des Matières pour Panasonic AJ-RC5

  • Page 1 Remote Control Operation Panel Operating Instrutions...
  • Page 2 Thank for your purchasing the AJ-RC5 remote control operation panel (hereafter, “the unit”). This is a high-performance multi-functional extension control unit which supports the base station (AJ- BS900H) for a digital-triax system. WARNING: TO REDUCE THE RISK OF FIRE OR SHOCK HAZARD, DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE.
  • Page 3 CONTENTS Features ................E-2 Parts and Their Functions ..........E-3 Operation panel ....................E-3 Connectors....................... E-8 Connector Signals ............E-8 Scene File Operations ............E-9 Saving set data ....................E-9 Loading saved data ..................E-10 Data saved in or loaded from scene files............E-11 Operation mode established by scene file data (scene mode)....
  • Page 4 Parts and Their Functions Operation panel 1 VTR/scene enable switch Depending on this switch’s position, the functions of the operations performed using buttons 3 to 8 are switched. VTR/SCENE REC ONLY: The VTR operations (7 VTR WARNING only) performed using the START/STOP unit take effect.
  • Page 5 Parts and Their Functions < AWB/ABB indicator This comes on when AWB or ABB is W.BAL AUTO GAIN executed. KNEE > LED comes on: PRST BARS DOWN AWB or ABB is being executed. SHUTTER SET UP LED goes off: (60) AWB or ABB has ended.
  • Page 6 Parts and Their Functions @ SHUTTER speed selector dial This switch is used to select the shutter speed. SYNCHRO SCAN, SUPER V or any speed from 1/100 (60) to 1/2000 can be selected. When the SHUTTER switch ? is OFF, the shutter will not operate even if the SHUTTER SPEED selector switch is turned.
  • Page 7 Parts and Their Functions J CALL button This button is used to call the camera. When the camera is called, the button’s CALL TALLY IRIS LED comes on. MANUAL AUTO K R TALLY indicator GAIN FILTER GAMMA EXTENDER This indicates the R TALLY signal which is input from the TALLY IN connector of CHECK the base station.
  • Page 8 Parts and Their Functions U MON SEL selector switch MON SEL This switch is used to select the signals PREVIEW IRIS (PUSH) which are output from PIX OUT or WFM OUT on the base station. IRIS RANGE V IRIS RANGE switch FULL This switch’s setting takes effect when the SENSITIVITY...
  • Page 9 Connector Signals PREVIEW CAM DATA (H) PREVIEW-1 CAM DATA (C) PREVIEW-2 CAM CONT (H) CAM CONT (C) +12 V Panasonic part number: VJP2756A010 Panasonic part number: VJS2755A004 Manufacturer’s part number: HR10A-10R-10P Manufacturer’s part number: HR10A-10R-10S (Hirose Electric) (Hirose Electric) 9 10...
  • Page 10 Scene File Operations When the VTR/SCENE enable switch has been set to SCENE, the S1 button, S2 button, S3 button, S4 button, SAVE button and LOAD button can be used to store the data that has been adjusted by the unit in the unit’s memory as scene files. Saving the set data 2 Again press the SAVE button within 10 Example: Saving data into scene No.1...
  • Page 11 Scene File Operations Loading the saved data Example: Loading data into scene No.3 START/STOP Select the scene number from which the data is to be loaded. 1 Press the S3 button. START/STOP SAVE STOP PLAY REC CHK LOAD SAVE STOP PLAY REC CHK The load operation is completed when both the...
  • Page 12 Scene File Operations Data saved in or loaded from scene files The items to be saved in or loaded from the scene files include most of the base station’s SETUP menu items and the G GAIN, G PEDESTAL and gain information. Refer below for details. <Note>...
  • Page 13 Scene File Operations Operation mode established by scene file data <scene mode> In the scene mode established upon completion of the scene data saving or loading operations, the KNEE SLOPE, KNEE POINT, DETAIL, GAMMA and M.PED VR control operations differ slightly from their regular operations.
  • Page 14 Specifications Power requirements: DC 12 V Consumption: 190 mA (MAX) indicates safety items. Operating ambient temperature : 32°F to 104°F (0°C to +40°C) Operating ambient humidity : Less than 85% Dimensions (W a a H a a D) : 3-11/16˝ a 2-5/16˝ a 13-15/16˝ (93 a 59 a 355 mm) (excluding controls) Weight : 3.04 lbs (1.4 kg)
  • Page 15 E-14...
  • Page 16 Merci d’avoir choisi le panneau de commande à distance AJ-RC5 (ci-après dénommé “l’appareil”). C’est un module de commande d’extension multi-fonctions hautes performances qui supporte la station de base (AJ-BS900H) conçue pour un système numérique triaxial. MISE EN GARDE: AFIN DE PRÉVENIR TOUT RISQUE D’INCENDIE CHOCS ÉLECTRIQUES,...
  • Page 17 Table des matières Caractéristiques ..............F-2 Les commandes et leurs fonctions ......... F-3 Panneau de commande .................. F-3 Connecteurs......................F-9 Signaux des connecteurs ..........F-9 Fonctionnement des fichiers de séquence ....F-10 Enregistrement des données réglées ............F-10 Chargement des données enregistrées............F-11 Données enregistrées dans ou chargées depuis les fichiers de séquence ..
  • Page 18 Les commandes et leurs fonctions Panneau de commande 1 Commutateur validation du magnétoscope/séquence Selon la position du commutateur, les fonctions des opérations effectuées avec les touches 3 à 8 commutent. REC ONLY: Les opérations VTR/SCENE VTR WARNING magnétoscope START/STOP seulement) effectuées avec l’appareil sont validées.
  • Page 19 Les commandes et leurs fonctions Touche START/STOP/SAVE (début/arrêt/enregistrement) Fonctionnement du magnétoscope: La touche s’utilise pour débuter ou arrêter les opérations REC (enregistrement) du magnétoscope. Lorsque le commutateur 1 validation du magnétoscope/séquence est placé à la position REC ONLY, aucune des opérations du magnétoscope à l’exception de celles validées par cette touche ne s’effectue.
  • Page 20 Les commandes et leurs fonctions < Commutateur W.BAL (équilibre des blancs) PRST: Placer le commutateur à cette position en tout temps s’il n’y a pas le temps de régler l’équilibre des blancs. Le réglage de l’équilibre des blancs de 3200K, qui a été établi en mémoire, est rappelé.
  • Page 21 Les commandes et leurs fonctions Commande DETAIL (détail) DETAIL GAMMA Elle s’utilise pour valider le réglage du détail maître. D Commande GAMMA KNEE POINT KNEE SLOPE PAINTING Elle s’utilise pour valider le réglage ENABLE gamma maître de la caméra. GAIN E Commande KNEE POINT (point d’articulation) Elle s’utilise pour régler le point...
  • Page 22 Les commandes et leurs fonctions N Témoin AUTO IRIS Il s’éclaire lorsque le commutateur IRIS M est placé à la position AUTO. O Témoin EXTENDER Il s’éclaire lorsque le multiplicateur de focale (a2) de la caméra est utilisé. P Touche CHECK (vérification) En appuyant sur cette touche en succession, le témoin GAIN S, le témoin FILTER R et le témoin GAMMA T s’éclairent dans cette séquence, et la valeur GAIN, la position FILTER et la valeur GAMMA maître s’affichent respectivement sur le témoin électroluminescent d’affichage...
  • Page 23 Les commandes et leurs fonctions U Commutateur de sélection (sélection moniteur) Il s’utilise pour sélectionner les signaux qui sont envoyés par PIX OUT ou WFM MON SEL OUT de la station de base. PREVIEW IRIS (PUSH) V Commutateur IRIS RANGE (plage du diaphragme) IRIS RANGE Le réglage de ce commutateur est validé...
  • Page 24 CAM DATA (C) PREVIEW-2 CAM CONT (H) CAM CONT (C) +12 V Numéro de pièce Panasonic : VJP2756A010 Numéro de pièce Panasonic : VJS2755A004 Numéro de pièce du fabricant: HR10A-10R-10P Numéro de pièce du fabricant: HR10A-10R-10S (Hirose Electric) (Hirose Electric)
  • Page 25 Fonctionnement des fichiers de séquence Lorsque le commutateur validation VTR/SCENE est placé à la position SCENE, la touche S1, la touche S2, la touche S3, la touche S4, la touche SAVE et la touche LOAD s’utilisent pour enregistrer les données qui ont été réglées par l’appareil dans la mémoire de l’appareil comme fichiers de séquence.
  • Page 26 Fonctionnement des fichiers de séquence Chargement des données enregistrées Exemple: Chargement des données dans la START/STOP séquence n° 3 Sélectionner le numéro de séquence dont les données SAVE doivent être chargées. STOP PLAY REC CHK 1 Appuyer sur la touche S3. START/STOP LOAD L’opération de chargement est terminée lorsque...
  • Page 27 Fonctionnement des fichiers de séquence Données enregistrées dans ou chargées depuis les fichiers de séquence Les rubriques à enregistrer dans ou à charger depuis les fichiers de séquence comprennent la plupart des rubriques du menu SETUP de la station de base ainsi que les informations G GAIN et G PEDESTAL et les informations relatives au gain.
  • Page 28 Fonctionnement des fichiers de séquence Mode de fonctionnement établi par les données des fichiers de séquence (mode séquence) Dans le mode séquence établi à la fin des opérations d’enregistrement ou de chargement des données de séquence, le fonctionnement des commandes KNEE SLOPE, KNEE POINT, DETAIL, GAMMA et M.PED est légèrement différent du fonctionnement ordinaire.
  • Page 29 Fonctionnement des fichiers de séquence Annulation du mode séquence Pour annuler le mode séquence, procéder de la 1 Appuyer sur la touche LOAD. manière suivante. Dès que le mode START/STOP fonctionnement ordinaire est restauré après le mode séquence, les données des rubriques de commande KNEE SLOPE, KNEE POINT, DETAIL, GAMMA et M.PED passent aux SAVE...
  • Page 31 ≥...
  • Page 32 ≥ ≥ ≥ ≥...
  • Page 33 ≥...
  • Page 34 VTR/SCENE VTR WARNING START/STOP ONLY SAVE VTR ON STOP PLAY REC CHK SCENE LOAD W.BAL AUTO GAIN KNEE...
  • Page 35 < W.BAL AUTO GAIN KNEE > PRST BARS DOWN SHUTTER SET UP (60) S.S. 1000 2000 PUSH SET < < ∫ >...
  • Page 36 DETAIL GAMMA KNEE POINT KNEE SLOPE PAINTING ENABLE GAIN BLACK CALL TALLY IRIS...
  • Page 37 CALL TALLY IRIS MANUAL AUTO GAIN FILTER GAMMA EXTENDER CHECK MON SEL “ - - - ”...
  • Page 38 MON SEL PREVIEW IRIS (PUSH) IRIS RANGE FULL SENSITIVITY RANGE Remote Control Operation Panel AJ-...
  • Page 39 PREVIEW 9 10 J-10...
  • Page 40 2 2 1 START/STOP START/STOP SAVE STOP PLAY REC CHK SAVE STOP PLAY REC CHK LOAD LOAD START/STOP ≥ SAVE ≥ STOP PLAY REC CHK LOAD 1 1 1 START/STOP SAVE STOP PLAY REC CHK LOAD J-11...
  • Page 41 START/STOP SAVE START/STOP STOP PLAY REC CHK LOAD SAVE STOP PLAY REC CHK LOAD ≥ ≥ 1 1 1 START/STOP SAVE STOP PLAY REC CHK LOAD J-12...
  • Page 42 J-13...
  • Page 43 ≥ ≥ START/STOP SAVE STOP PLAY REC CHK LOAD START/STOP ≥ SAVE STOP PLAY REC CHK ≥ LOAD J-14...
  • Page 44 J-15...
  • Page 45 J-16...
  • Page 46 J-17...
  • Page 47 J-18...
  • Page 48 DIVISION OF MATSUSHITA ELECTRIC CORPORATION OF AMERICA Executive Office: 3330 Cahuenga Blvd W., Los Angeles, CA 90068 (323) 436-3500 EASTERN ZONE: One Panasonic Way 4E-7, Secaucus, NJ 07094 (201) 348-7621 Southeast Region: 1225 Northbrook Parkway, Ste 1-160, Suwanee, GA 30024 (770) 338-6835 Central Region:...
