Débitmètre Proline 10 HART
5.10

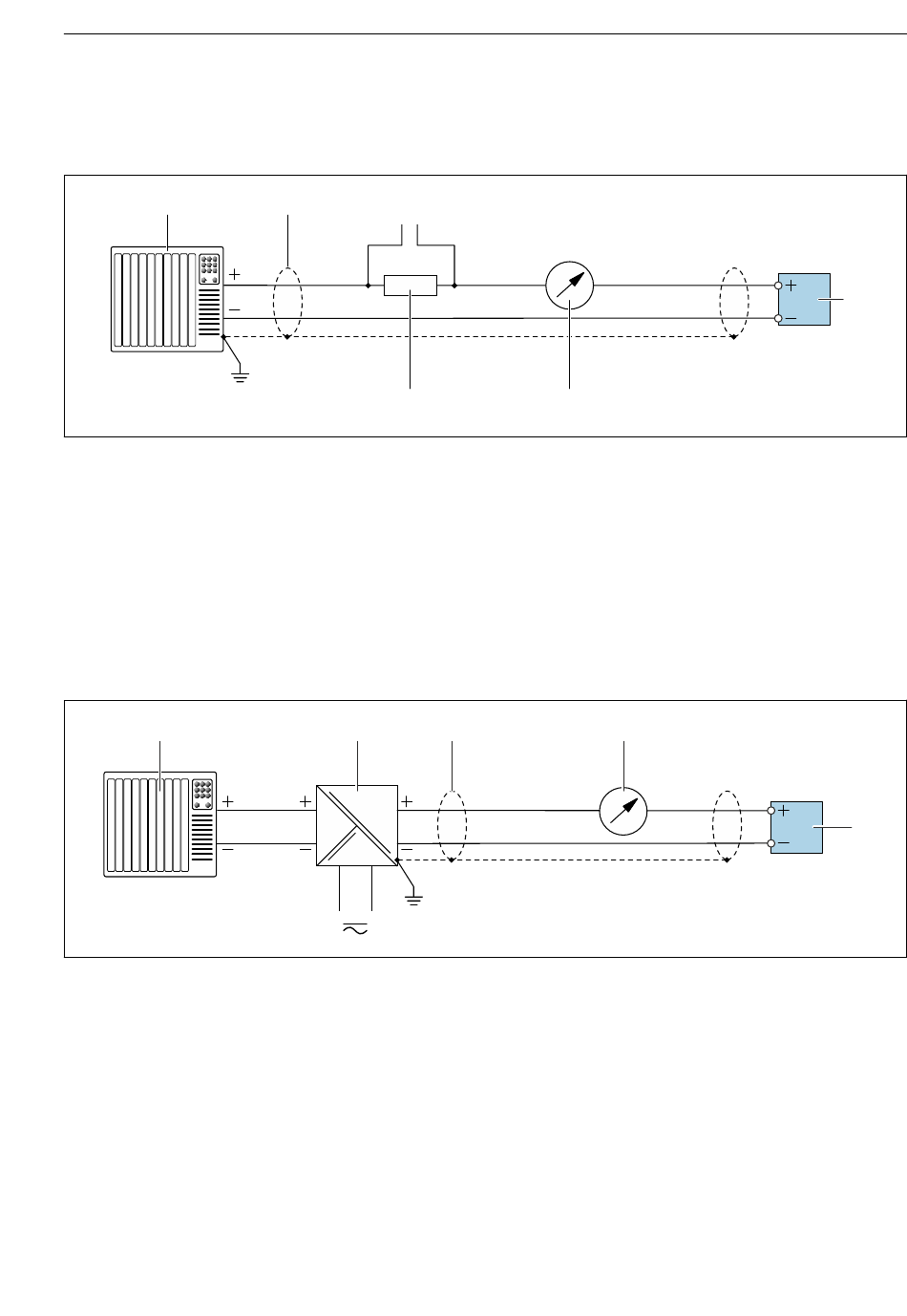

Exemples de bornes de connexion
5.10.1
Sortie courant 4 à 20 mA HART (active)
1
1
Système/automate avec entrée courant, p. ex. API
2
Blindage de câble
3
Raccordement de terminaux de configuration HART
4
Résistance pour communication HART (≥ 250 Ω) : respecter la charge max.
5
Afficheur analogique : respecter la charge max.
6
Transmetteur
5.10.2
Sortie courant 4 à 20 mA HART (passive)
1
1
Système/automate avec entrée courant, p. ex. API
2
Séparateur pour la tension d' a limentation, p. ex. RN221N
3
Blindage de câble
4
Afficheur analogique : respecter la charge max.
5
Transmetteur
Endress+Hauser
2
3
4
2
3
4...20 mA
5
4
4...20 mA
Raccordement électrique
6
A0029055
5
A0028762
