Endress+Hauser Proline 10 Instructions Condensées page 27

Débitmètre Proline 10 HART
10
Endress+Hauser
A0041354
A0041356
mm (0.4 in )
A0041357
A0041358

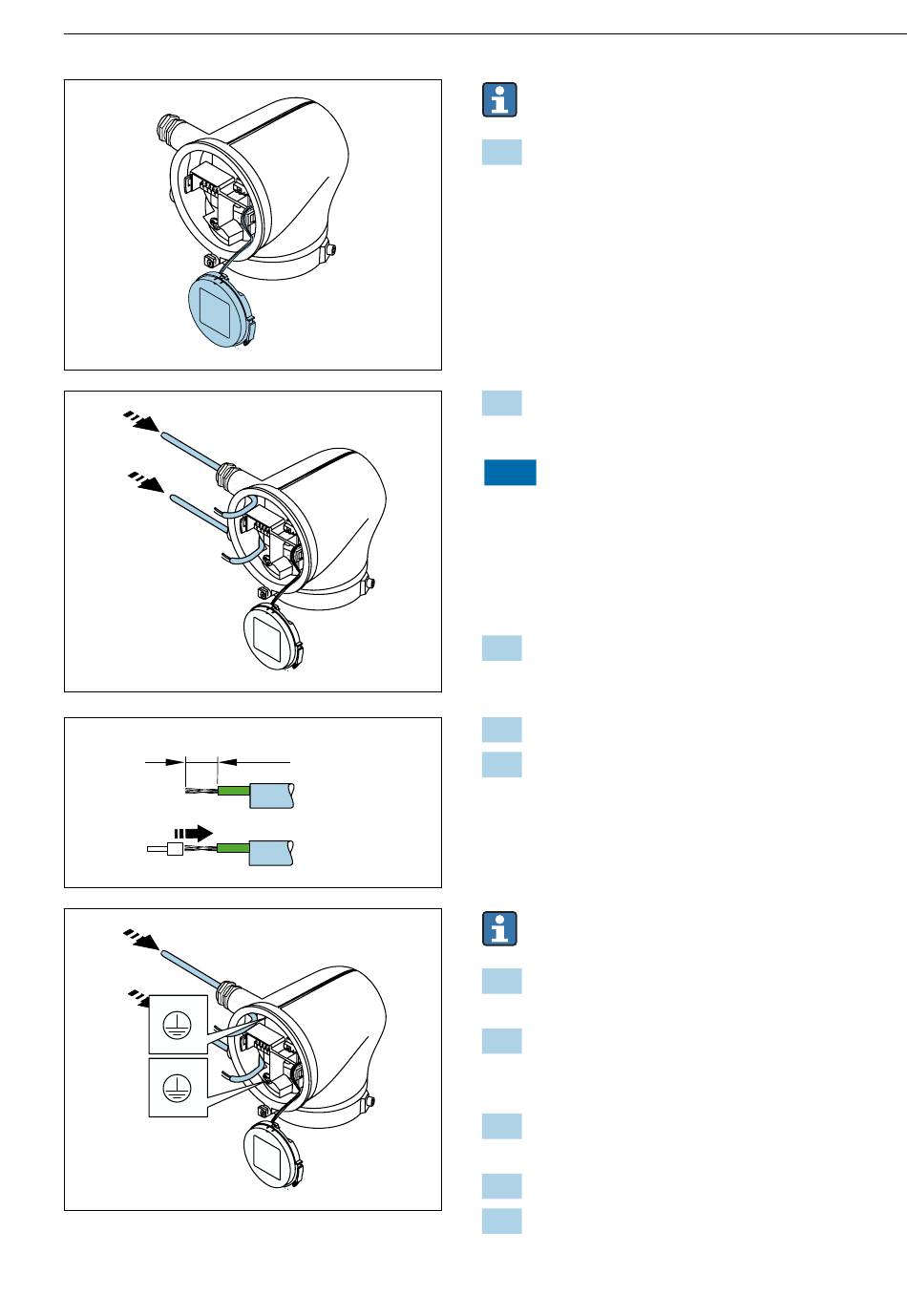

Le câble doit être placé dans la languette
de décharge de traction.
7. Laisser pendre le module d' a ffichage.
8. Retirer le bouchon aveugle le cas
échéant.
AVIS
L'étanchéité du boîtier n'est pas assurée
lorsqu'il manque la bague d'étanchéité !
Endommagement de l' a ppareil.
‣
Ne pas retirer la bague d' é tanchéité de
l' e ntrée de câble.
9. Faire passer le câble d' a limentation et le
câble de signal par l' e ntrée de câble
correspondante.
10. Dénuder le câble et ses extrémités.
11. Mettre en place les extrémités
préconfectionnées sur les torons et les
presser.
L' a ffectation des bornes spécifique à
l' a ppareil est indiquée sur un autocollant.
12. Raccorder le conducteur de protection
(PE) à la borne de terre interne.
13. Raccorder le câble d' a limentation et le
câble de signal conformément à
l' a ffectation des bornes.
14. Raccorder les blindages de câble à la
borne de terre interne.
15. Serrer les presse-étoupes.
16. Pour le remontage, procéder dans l' o rdre
inverse.
Raccordement électrique
27
