Endress+Hauser Proline 10 Instructions Condensées page 17

Débitmètre Proline 10 HART
Promag H
70 (2.76)
50 (1.97)
8 (0.3)
1

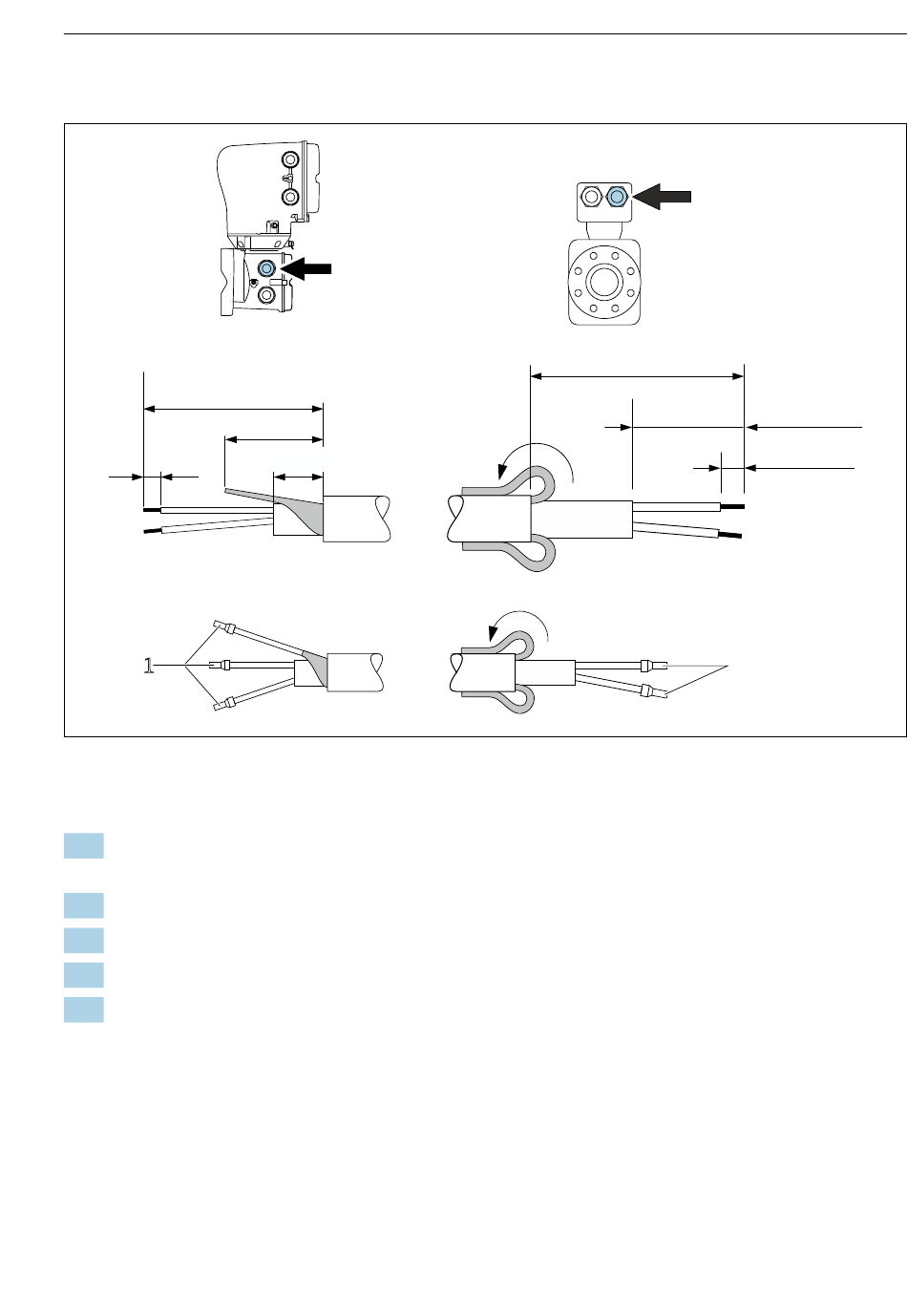

1 Extrémités préconfectionnées, en rouge 1,0 mm (0,04 in)
1. Isoler l' u n des trois fils du câble au niveau du renfort. Seuls 2 fils sont nécessaires au
raccordement.
2. A : terminer le câble de bobine.
3. B : mettre en place les extrémités préconfectionnées sur les torons et les presser.
4. Mettre en place le blindage de câble côté capteur sur l' e nveloppe externe.
5. Isoler le blindage du câble côté transmetteur, p. ex. tube thermorétractable.
Endress+Hauser
10 (0.4)
A
B
Raccordement électrique
70 (2.76)
1
40 (1.57)
8 (0.31)
A0044201
17
