Proline Promag 55S
!
Endress+Hauser

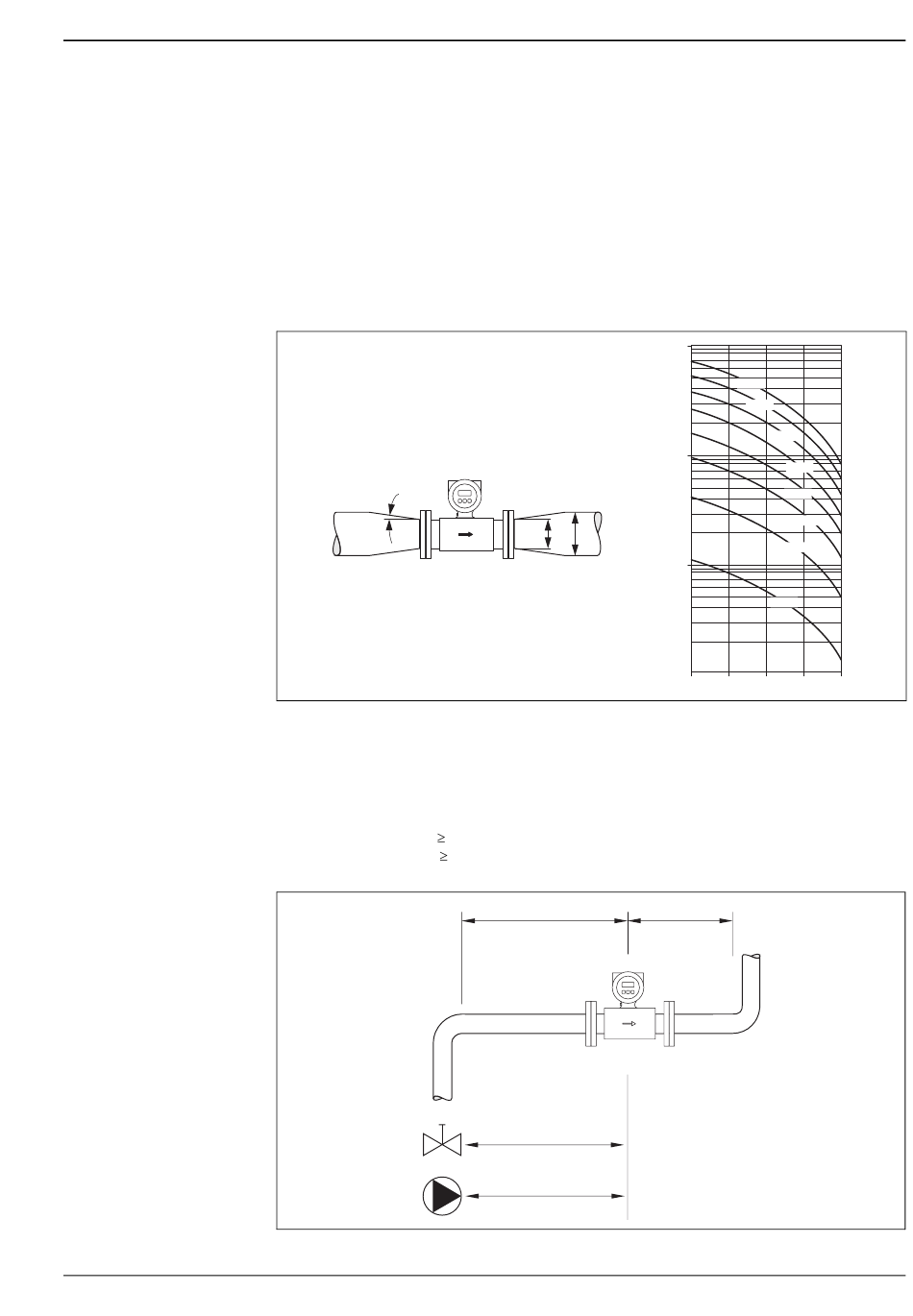

Adaptateurs
A l'aide d'adaptateurs appropriés selon DIN EN 545 (adaptateurs à double bride) il est possible de monter le
capteur sur une conduite d'un diamètre plus important. L'augmentation de la vitesse d'écoulement ainsi obte-
nue permet d'améliorer la précision de mesure dans le cas de produits à débit lent. Le nomogramme ci-dessous
permet de calculer la perte de charge provoquée par les convergents et divergents.
Remarque !
Le nomogramme est uniquement valable pour des fluides à la viscosité identique à celle de l'eau.
1.
Déterminer le rapport de diamètres d/D.
2.
Lire la perte de charge en fonction de la vitesse d'écoulement (après la restriction) et du rapport d/D dans
le nomogramme.
max. 8°
Longueurs droites d'entrée et de sortie
Le capteur doit, dans la mesure du possible, être monté en amont d'éléments comme les vannes, T, coudes etc.
Tenir compte des longueurs d'entrée et de sortie afin de respecter les spécifications relatives à la précision de
mesure
• Longueur droite d'entrée
• Longueur droite de sortie
[mbar]
d
D
5 × DN
2 × DN
³
5 x DN
100
8 m/s
7 m/s
6 m/s
10
5 m/s
4 m/s
3 m/s
2 m/s
1
1 m/s
d / D
0.5
0.6
0.7
0.8
³ 2 x DN
0.9
a0003213
a0003210
17
