Raccordement d'Appareils Externes

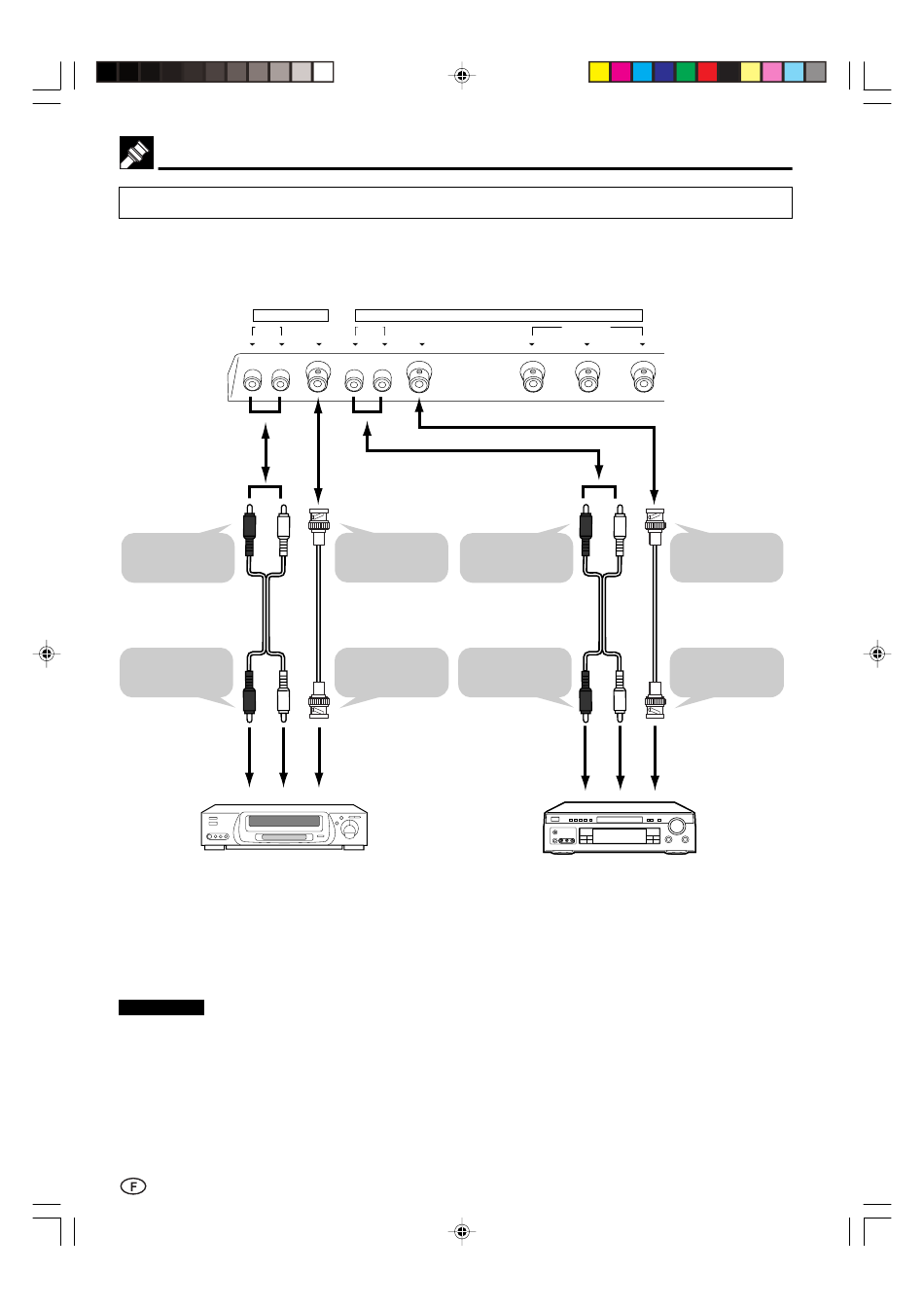

Raccordement d'un magnétoscope, d'un lecteur de DVD, etc. (AV 1/2 IN)
Ce moniteur LCD peut être raccordé comme suit à la plupart des appareils externes.
Pour raccorder un appareil externe, mettre hors tension l'unité principale et l'appareil à connecter afin
d'éviter toute possibilité de détérioration.
Vers borne
d'entrée AUDIO
Cordon audio
Vers borne de
sortie audio
Magnétoscope, Lecteur de disque laser, etc.
* Un magnétoscope équipé d'une borne
COMPONENT doit être raccordé à la borne
COMPONENT de l'appareil. Des images de
haute qualité seront ainsi obtenues.
(voir page 17)
Remarques :
■ Le raccordement d'un ordinateur n'est pas possible.
■ Utiliser un cordon audio/vidéo en vente dans le commerce pour le raccordement.
■ Avant de brancher ou débrancher le cordon vidéo (TYPE BNC) à la borne d'entrée VIDEO, débrancher le câble
audio.
■ Ne raccorder des signaux audio/vidéo qu'aux bornes AV 1/2 IN. Le raccordement d'autres signaux pourrait
provoquer un dysfonctionnement.
■ Pour plus de détails sur l'utilisation et le raccordement des appareils externes, voir leur mode d'emploi respectif.
16
LC-15M4E(16-24)Fr.p65
Downloaded from: http://www.usersmanualguide.com/
AV 2 IN/OUT
AUDIO VIDEO AUDIO VIDEO
R L R L
Vers borne
d'entrée VIDEO
Cordon vidéo
(TYPE BNC)
Vers borne de
sortie vidéo
Audio Audio Video
(R) (L)
16
AV 1 IN
COMPONENT
( C )
Y P ( C
P
B B R
Vers borne
d'entrée AUDIO
Cordon audio
Vers borne de
sortie audio
Audio Audio
(R) (L)
DVD DVD TUNER/BAND TUNER/BAND AUX 1 AUX 1 AUX 2 AUX 2 AUX 3 AUX 3
SURROUND SURROUND
ON/OFF ON/OFF
Lecteur de DVD, etc.
01.10.4, 11:34 AM
)
R
Vers borne
d'entrée VIDEO
Cordon vidéo
(TYPE BNC)
Vers borne de
sortie vidéo
Video
