SP6939-1 16 GALLON ESF1_SP6939-1 1/16/15 9:40 AM Page 47

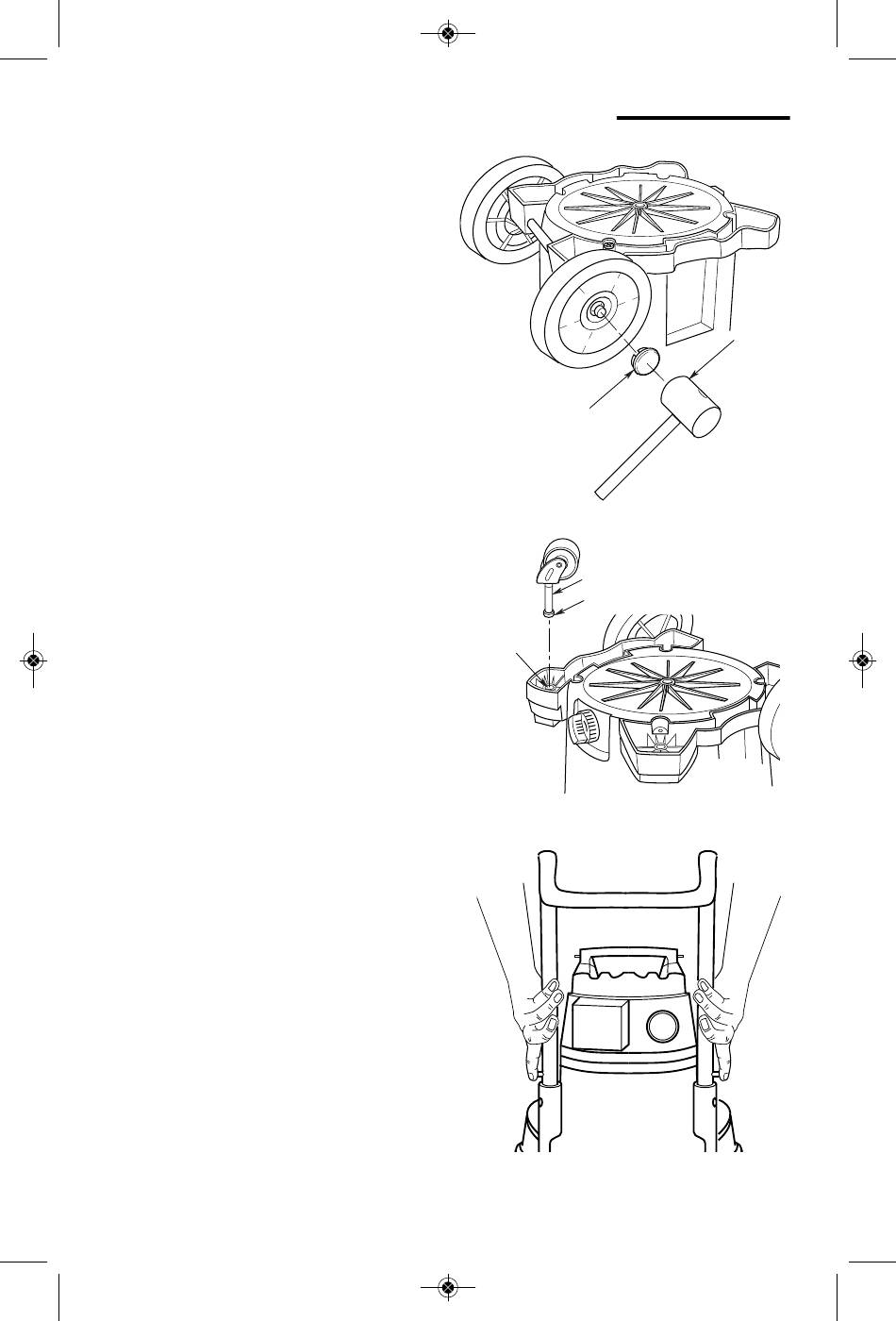

Assemblage du tambour/chariot (suite)
4. Faites glisser l'extrémité libre de l'essieu à
travers le composant gauche du chariot en
veillant à ce que la fente pour le pied soit alignée
avec l'orifice réservé au berceau. Faites-la glisser
à fond à travers le composant droit du chariot. Il
sera peut-être nécessaire de tapoter à l'aide d'un
maillet pour insérer l'essieu complètement.
5. Installez la seconde roue sur l'essieu, la portion
lisse de la roue étant orientée vers l'extérieur.
6. Installez le second écrou borgne. Tapotez
doucement sur l'écrou jusqu'à ce qu'il soit
complètement mis en place.
7. À l'aide d'un maillet en caoutchouc ou d'un
marteau, tapotez doucement sur le chapeau de
roue jusqu'à ce qu'il soit fermement mis en place
sur la roue de droite. Effectuez la même
procédure avec le chapeau de roue et la roue de
gauche.
8. Insérez la tige de la roulette dans l'emboîtement
du pied de la roulette tel que cela est illustré
(roulette avant seulement).
9. Poussez sur la roulette jusqu'à ce que la bille
située sur la tige de la roulette soit insérée à fond
dans l'emboîtement. Vous pourrez entendre un
bruit sec lorsque la bille s'encastrera dans
l'emboîtement, et la roulette pivotera facilement
une fois que le positionnement aura bien été
effectué.
Mise en place de la poignée
Appuyez sur les boutons de déclenchement, et
maintenez-les enfoncés, pendant que vous placez la
poignée dans les logements de la poignée situés sur
le tambour (veuillez vous reporter à l'illustration).
REMARQUE : lorsque vous entendrez un bruit sec
provenant des boutons de déclenchement, cela
indiquera que la poignée a été correctement engagée.
Retrait de la poignée
Appuyez sur les boutons de déclenchement, et
maintenez-les enfoncés, tel que cela est illustré. Tout
en appuyant fermement sur les boutons de dé clen -
che ment, tirez la poignée vers le haut afin de la
retirer (veuillez vous reporter à l'illustration).
Chapeau
Wheel
de roue
Cap
Caster Stem
Tige de la roulette
Bille de la roulette
Caster Ball
Emboîtement
Socket
47
Mallet
Maillet
