4 Remplacement des contacts
4.2 Contacts fixes
Desserrer les deux vis à tête creuse pour enlever les languettes des contacts fixes. Ne
pas enlever les écrans placés sur les contacts fixes des modèles UZE et UZF 550/... et
650/....
Lors du montage des nouvelles languettes de contact, serrer les vis à tête creuse selon
un couple de 12 Nm. Ne pas oublier d'installer les rondelles de blocage crantées.
> 1 mm
fm_00101

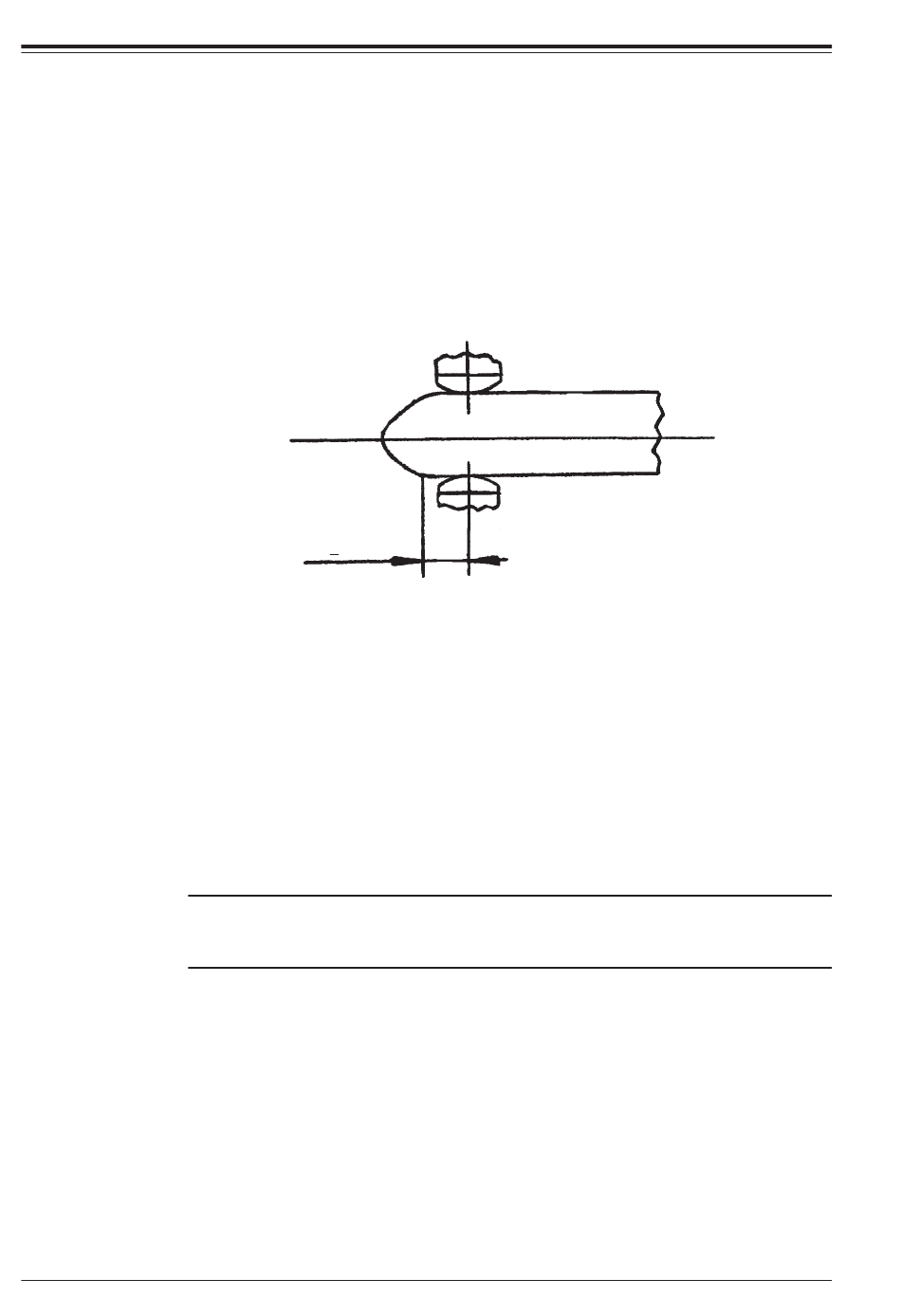

Fig. 15. Positionnement du contact principal
Après le remplacement des contacts, manœuvrer le changeur de prises normalement
au moyen du dispositif à ressort. S'assurer que le contact principal mobile s'élève sur
la partie plane du contact fixe. Le centre de la pointe du contact principal doit s'enga-
ger d'au moins 1 mm sur la partie plane à l'issue de l'opération. Cette inspection doit
être effectuée dans toutes les positions sur les trois phases et dans les deux sens de
manœuvre. Si cette longueur de 1 mm n'est pas respectée, la languette de contact
risque de se desserrer et de pivoter dans l'espace entre les orifices.
AVERTISSEMENT
Ne pas toucher les contacts avec les mains ou l'outillage durant une manœuvre
manuelle ou électrique. Le bras de contact est actionné par une batterie de
ressorts pouvant occasionner des dégâts sérieux.
36
