4.1 Contacts mobiles
Les contacts de passage et le contact mobile principal sont livrés assemblés. En cas de
remplacement d'un contact mobile, l'ensemble doit être remplacé.
Desserrer d'abord les deux boulons A (fig. 14) permettant de démonter les résistances
de passage. Enlever ensuite les quatre boulons B à l'autre extrémité du bras de con-
tact, puis dévisser les deux boulons C pour retirer le contact de passage. Utiliser un
tournevis pour déloger le tout. Démonter ensuite le contact mobile principal en dévis-
sant les deux boulons D.
Relever le nombre et la position des rondelles, et s'assurer qu'elles seront correcte-
ment réinstallées.
REMARQUE: Si les contacts mobiles doivent être remplacés, remplacer également
tous les contacts fixes qui présentent des signes d'usure considérable afin de limiter
l'usure prématurée des nouveaux contacts mobiles.
Résistance de
passage
$
$
C (25 Nm)
D (10 Nm)
Installer ensuite les contacts neufs. Serrer les deux boulons D du contact principal,
puis positionner correctement le contact de passage au moyen des goupilles avant de
serrer les deux boulons C. Fixer ensuite les résistances de passage en serrant d'abord
les quatre vis B, puis les deux vis A. Tous les boulons doivent être serrés
conformément à la fig. 14. Il n'est toutefois pas nécessaire d'utiliser une clé
dynamométrique, les couples de serrage entre parenthèses n'étant donnés qu'à titre
indicatif.
MISE EN GARDE
A (25 Nm)
Contact
mobile
principal

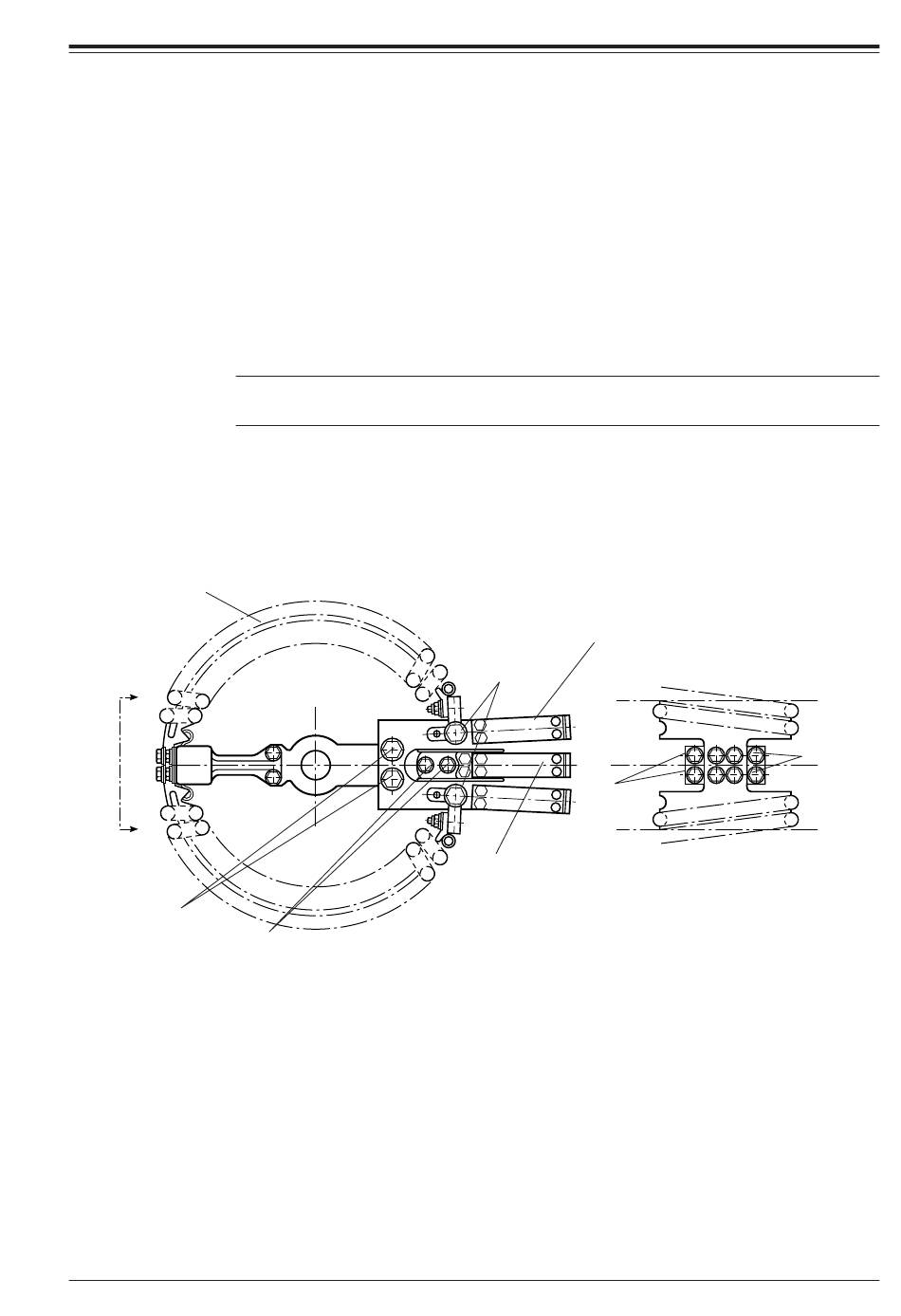

Fig. 14. Résistance et contacts de passage.
4 Remplacement des contacts
Unité de contacts de passage
B
A – A
$$
B (10 Nm)
fm_00100
35
