Configuration

4.2 Contrôle du raccordement
Etat et spécifications de l'appareil
L' a ppareil ou le câble sont-ils endommagés ?
Raccordement électrique
La tension d' a limentation correspond-elle aux indications sur la plaque signalétique ?
Toutes les bornes sont-elles correctement insérées dans les bons slots ? Le codage sur
chaque borne est-il correct ?
Les câbles sont-ils libres de toute traction ?
La tension d' a limentation et le câble de signal sont-ils correctement raccordés ?
5 Configuration
Le concept de configuration simple de l' a ppareil permet de le mettre en service pour de
nombreuses applications sans exemplaire imprimé du manuel de mise en service.
5.1 Affichage et affichage du statut de l'appareil / LED

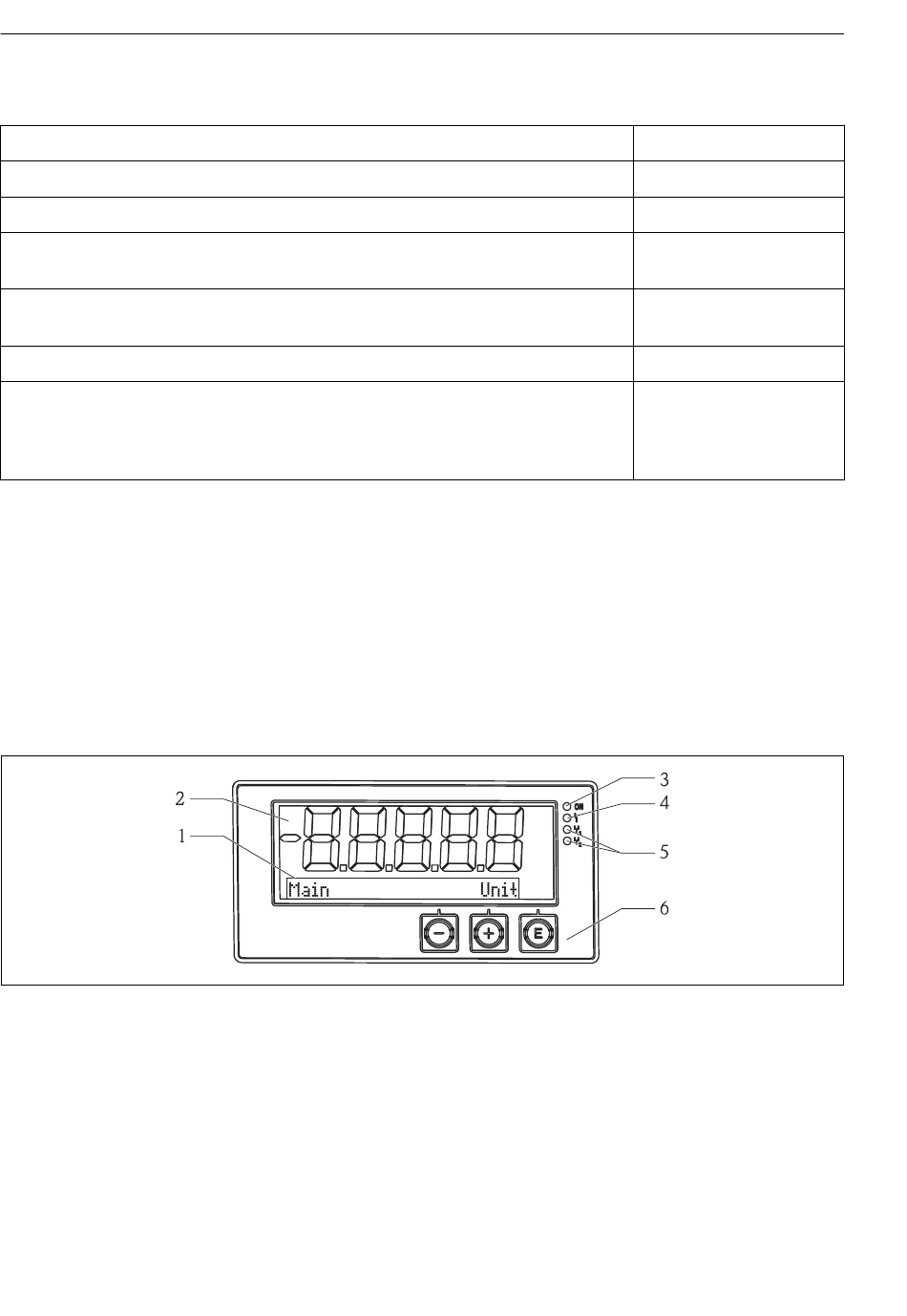

 4 Affichage de l' a ppareil
1 Zone matricielle
2 Affichage 7 segments
3 LED d' é tat alimentation raccordée
4 LED d' é tat fonction alarme
5 LED d' é tat contact de seuil relais 1/2
6 Touches de configuration
L' a ppareil est doté d' u n afficheur LCD rétroéclairé, divisé en deux zones. La zone à segments
indique la valeur mesurée.
12
CM14
Remarques
Contrôle visuel
Remarques
24...230 V AC/DC (–20 % /
+10 %) 50/60 Hz
-
-
Voir schéma de
raccordement,
(→  3,  11) et sur le
boîtier.
A0015891
Endress+Hauser
