CM14
Dans la zone matricielle, d' a utres informations sur la voie sont indiquées en mode affichage,
par ex. TAG, unité ou bargraph. Pendant le fonctionnement de l' a ppareil, des textes relatifs au
fonctionnement sont affichés ici en langue anglaise.
Les paramètres de réglage de l' a fficheur sont expliqués au chapitre Mise en service.
En cas de défaut, l' a ppareil commute automatiquement entre l' a ffichage du défaut et la voie,
voir chapitre Diagnostic de l' a ppareil (→  19) et Suppression des défauts (→  25).
5.2

Configuration locale sur l'appareil

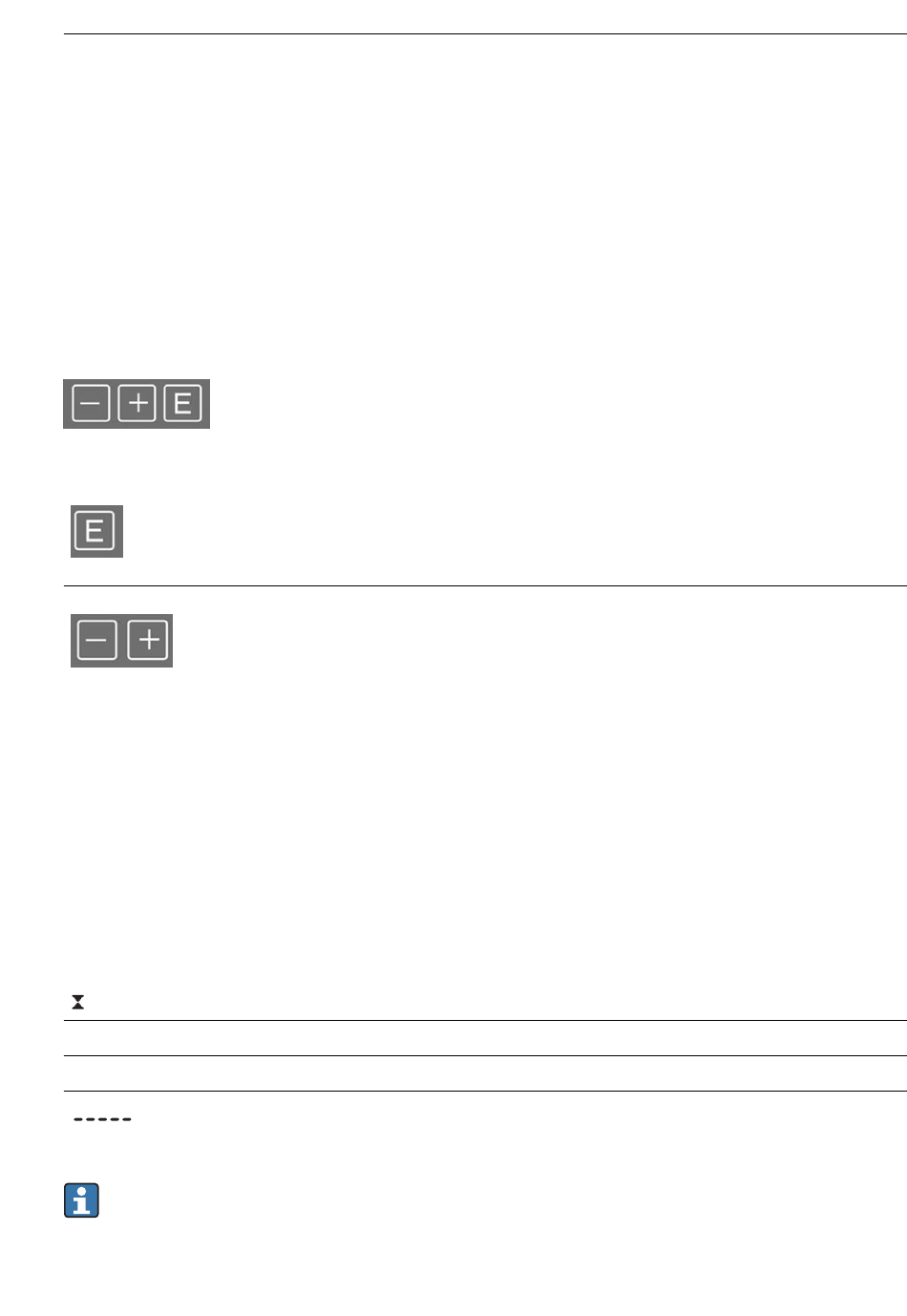

La configuration de l' a ppareil se fait au moyen des trois touches intégrées en face avant.
• Ouvrir le menu de configuration
• Confirmer une entrée
• Sélectionner un paramètre ou sous-menu du menu
A0010421
Dans le menu de configuration :
• Navigation pas-à-pas dans les paramètres / options de menu / caractères
• Modification du paramètre sélectionné vers le haut ou vers le bas
Hors du menu de configuration :
A0010422
Affichage de voies activées et calculées ainsi que des valeurs min. et max. pour toutes les voies actives.
Il est toujours possible de quitter les options de menu / sous-menus à la fin du menu en
sélectionnant "x Back".
Pour quitter directement la configuration sans sauvegarder vos modifications, appuyez
simultanément sur les touches ' - ' et ' + ' pendant plus de 3 s.
5.3

Symboles

5.3.1

Symboles d'affichage

Fonction hold ((→  14)) active.
Max Valeur maximale / valeur max. de l' i ndicateur de la voie affichée.
Min Valeur minimale / valeur min. de l' i ndicateur de la voie affichée.
Défaut, dépassement de gamme par excès / par défaut.
Pas d' a ffichage de la valeur mesurée.
Le défaut et la désignation de la voie (TAG) sont indiqués dans la zone matricielle.
Endress+Hauser
Configuration
A0010420
