4.1
Raccordement du transmetteur
3

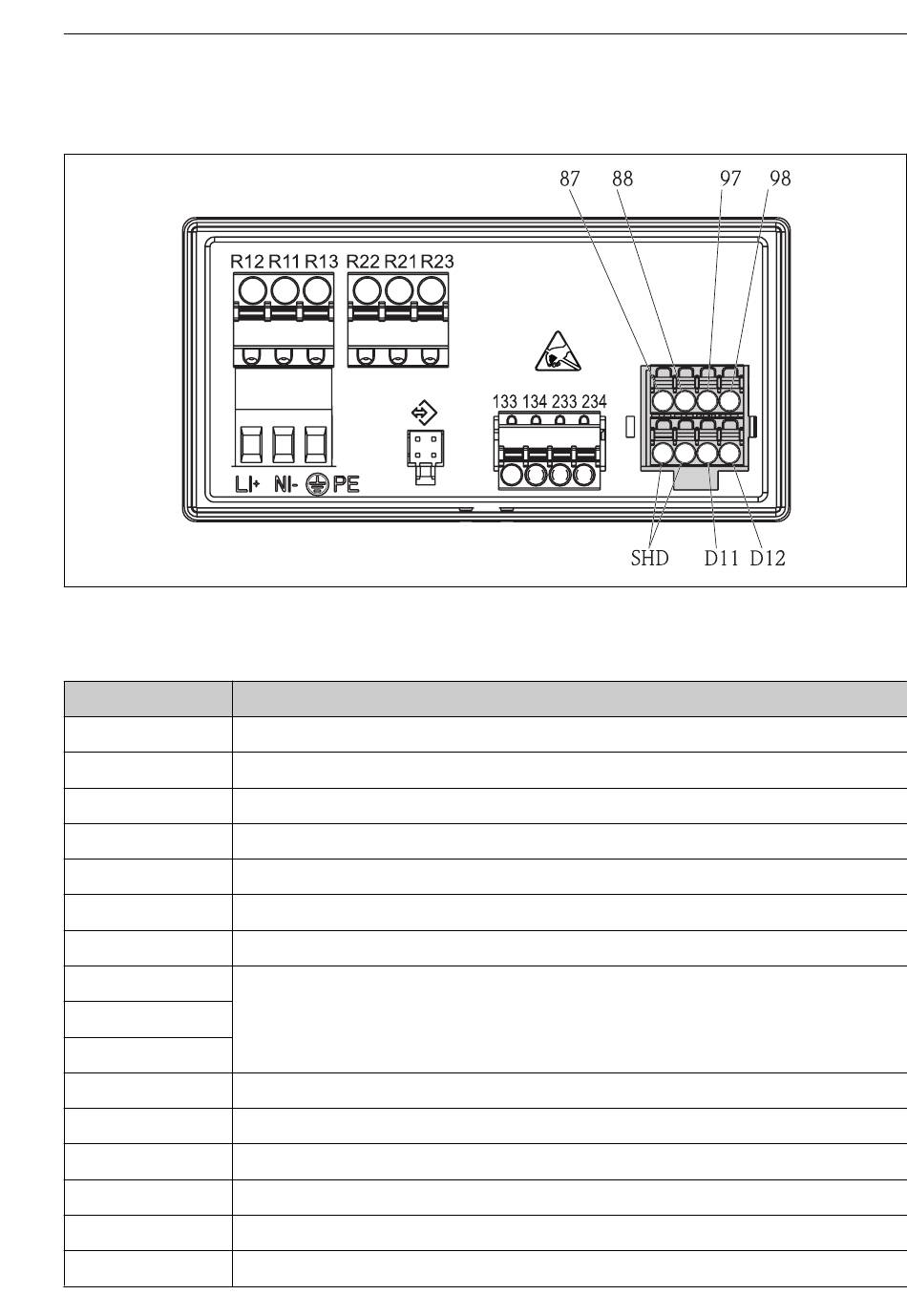

Schéma de raccordement du transmetteur
Borne
87
88
97
98
SHD
D11
D12
L/+
N/-
PE
133
134
233
234
R11, R12, R13
R21, R22, R23
Endress+Hauser
Description
Raccordement câble Memosens, brun, alimentation capteur U+
Raccordement câble Memosens, blanc, alimentation capteur U+
Raccordement câble Memosens, vert, Com A
Raccordement câble Memosens, jaune, Com B
Raccordement câble Memosens, blindage
Raccordement sortie alarme, +
Raccordement sortie alarme, -
Raccordement alimentation transmetteur
Raccordement sortie analogique 1, +
Raccordement sortie analogique 1, -
Raccordement sortie analogique 2, +
Raccordement sortie analogique 2, -
Raccordement relais 1
Raccordement relais 2
Câblage
A0015215
11
