10 Annexe
10.3 Dimensions
Boîtier

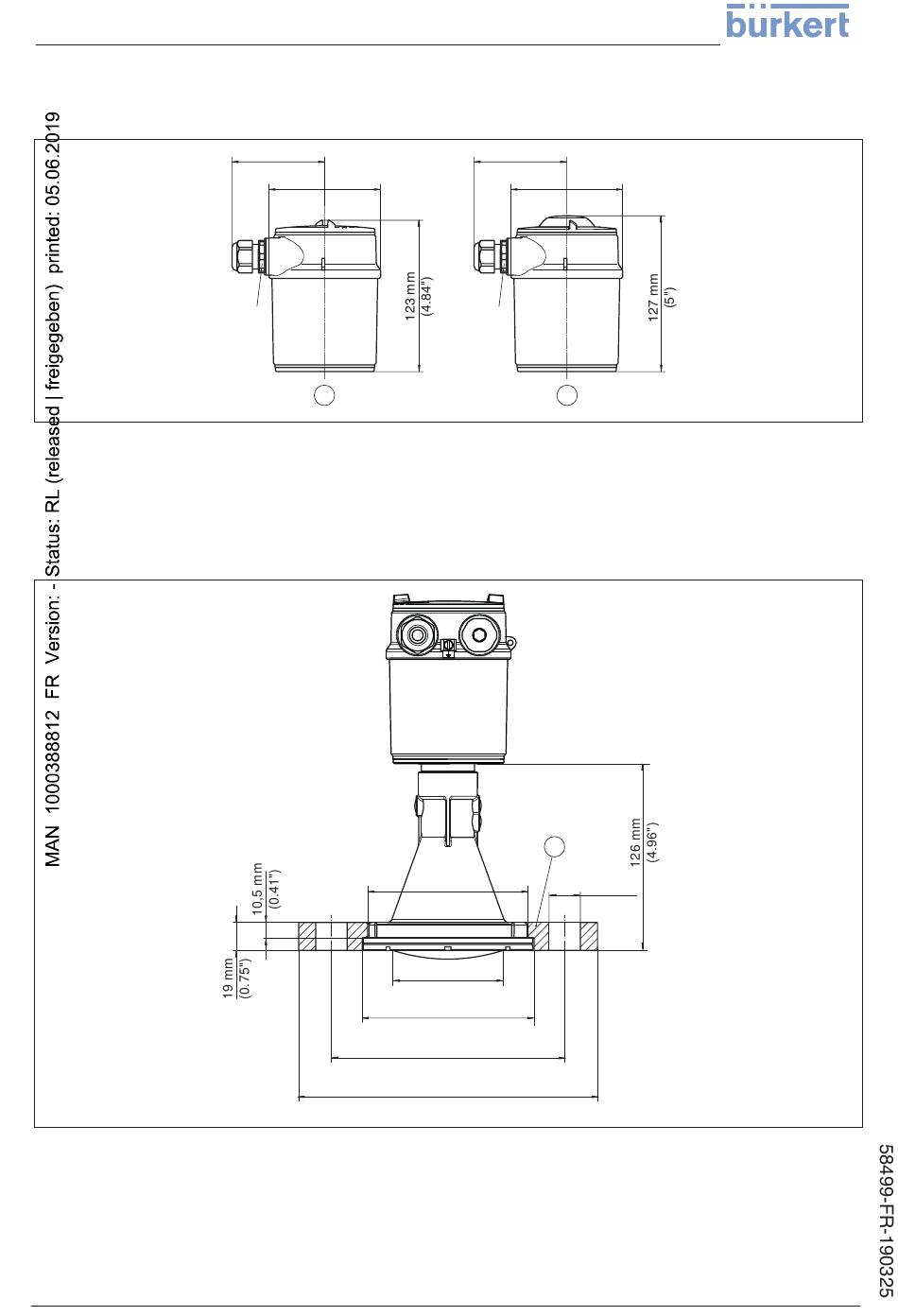

Fig. 57: Variantes de boîtier en protection IP 66/IP 67 (avec un module de réglage et d'affichage intégré, la hauteur
du boîtier augmente de 9 mm/0.35 in)
1
Chambre unique en plastique
2
Deux chambres en plastique
LEVEL TRANSMITTER 8139, antenne cône en plastique avec bride tournante
Fig. 58: Capteur radar avec bride tournante adapté à 3" 150 lbs, DN 80 PN 16
1
Bride tournante
78
~ 76 mm
(2.99")
ø 91 mm
(3.58")
M20x1,5/
½ NPT
1
~ 76 mm
(2.99")
ø 91 mm
(3.58")
M20x1,5/
½ NPT
2
1
ø 107 mm
ø 21 mm
(4.21")
ø 75 mm
(2.95")
ø 115 mm
(4.53")
ø 156 mm
(6.14")
ø 200 mm
(7.87")
LEVEL TRANSMITTER 8139 • Deux fils 4 ... 20 mA/HART
(0.83")
