4 Montage
16

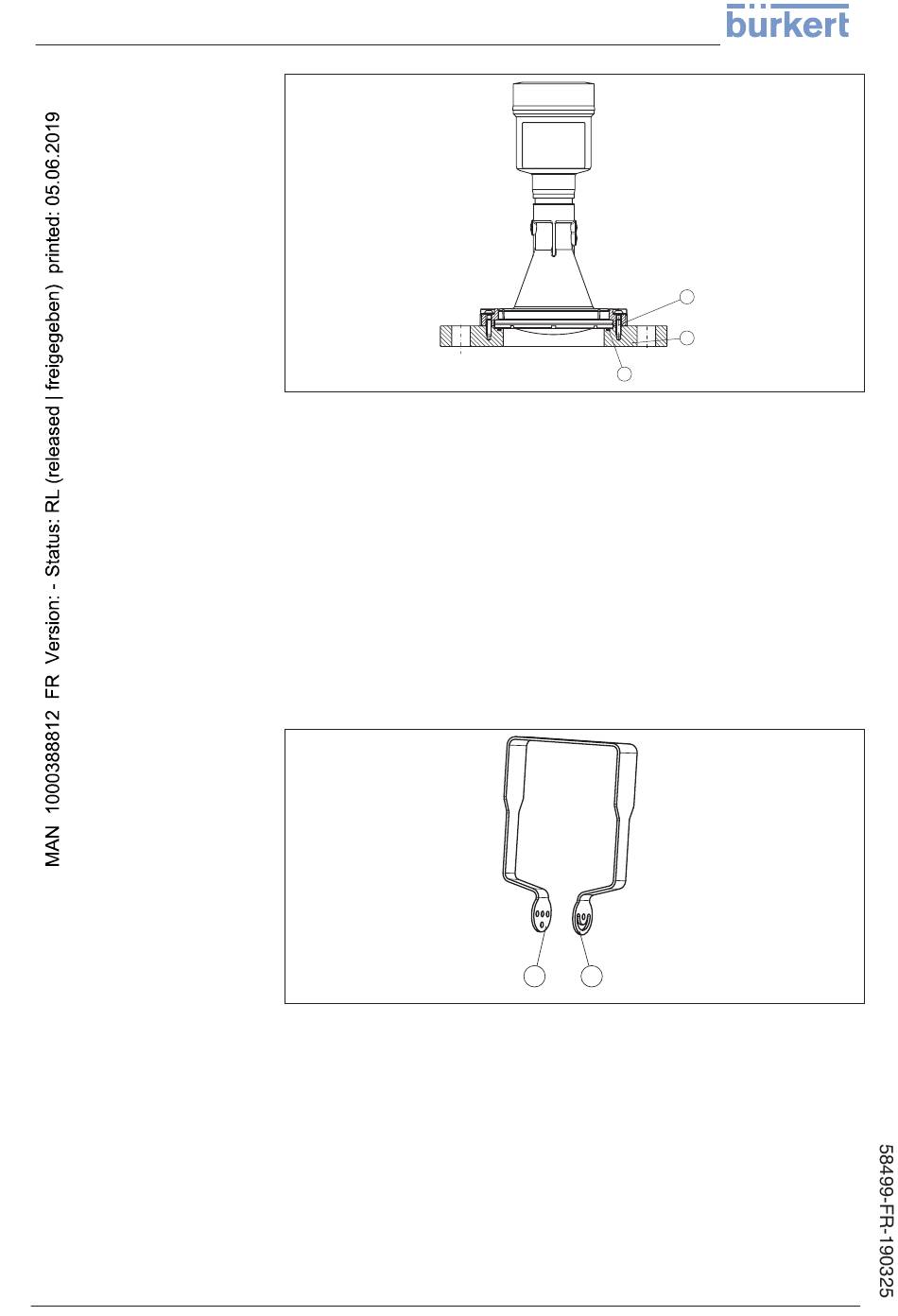

Fig. 7: Bride d'adaptation
1 Vis de fixation
2
Bride d'adaptation
3
Joint process
4.3
Préparations au montage avec l'étrier
L'étrier de montage est livré non monté en option. Il doit être vissé au
capteur avant la mise en service à l'aide des trois vis à six pans creux
M5 x 10 et des rondelles ressorts. Couple de serrage maxi., voir au
chapitre "Caractéristiques techniques". Outil nécessaire : clé à six
pans creux de 4.
Deux variantes sont possibles pour visser l'étrier sur le capteur, voir le
schéma suivant :
Fig. 8: Étrier de montage à visser sur le capteur.
1
Pour un angle d'inclinaison en échelons
2
Pour angle d'inclinaison graduellement
Suivant la variante sélectionnée, le capteur peut être pivoté dans
l'étrier de la manière suivante :
•
Boîtier à chambre unique
– Angle d'inclinaison en trois échelons 0°, 90° et 180°
– Angle d'inclinaison 180° graduellement
•
Boîtier à deux chambres
– Angle d'inclinaison en deux échelons 0° et 90°
LEVEL TRANSMITTER 8139 • Deux fils 4 ... 20 mA/HART
