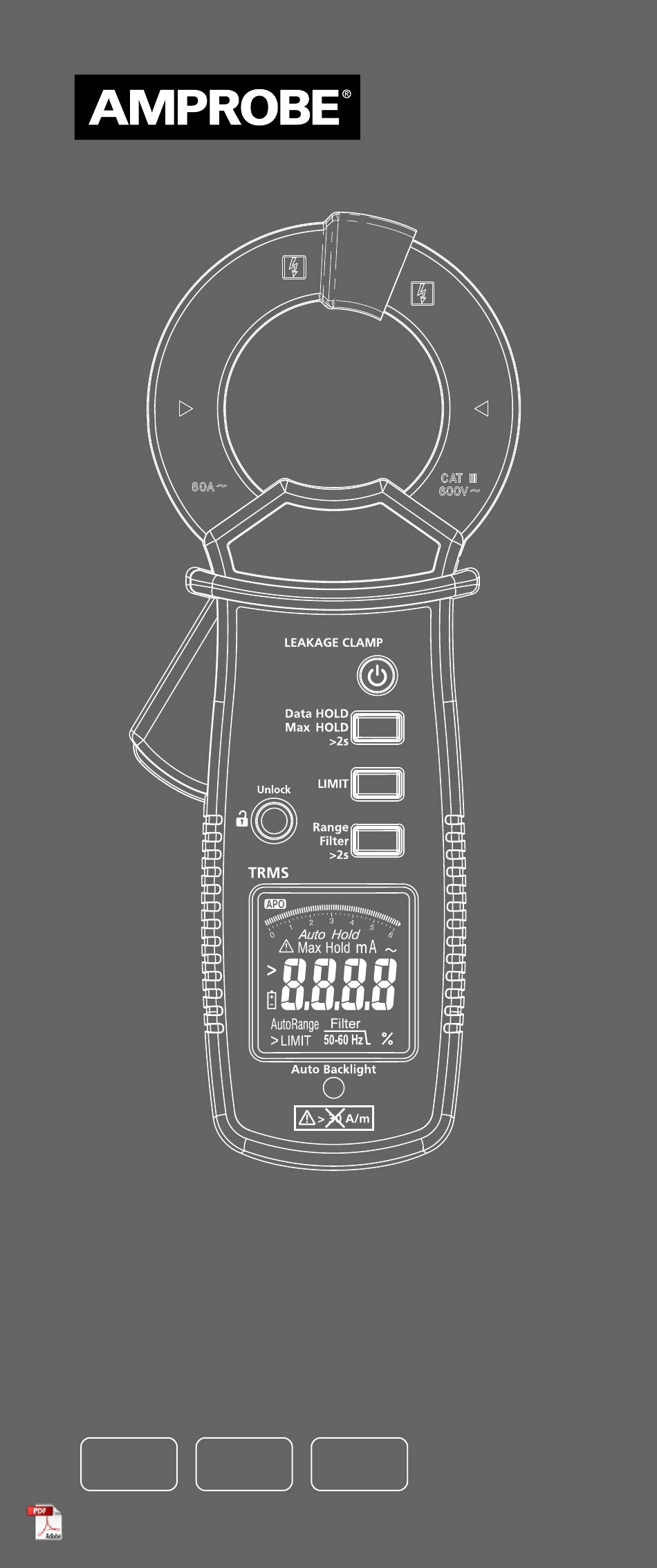

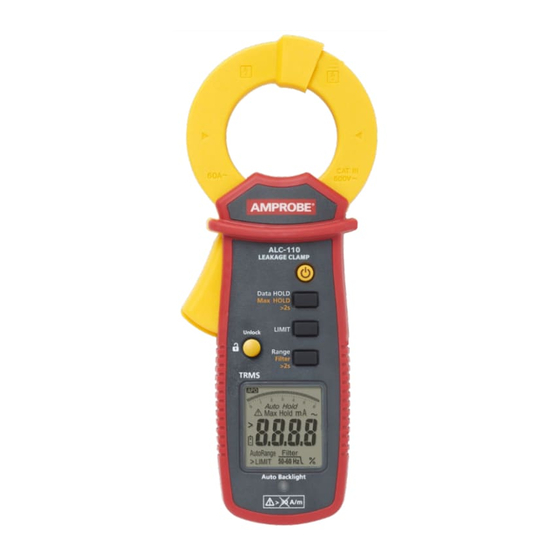

- Page 23 ALC-110 Pince de mesure de courant de fuite Manuel de l’utilisateur 03/2019, 6011518 B ©2019 Amprobe Tous droits réservés. Imprimé à Taïwan...
- Page 24 Amprobe. Pour une réparation au cours de la période de garantie, retournez le produit avec la preuve d'achat à un centre de service autorisé par Amprobe ou à un revendeur ou un distributeur Amprobe. Voir la section Réparation pour plus de détails.
- Page 25 Pince de mesure de courant de fuite TABLE DES MATIÈRES SYMBOLES ............. 2 CONSIGNES DE SÉCURITÉ ........2 DÉBALLAGE ET INSPECTION ......... 4 FONCTIONS ET APPLICATIONS ......4 DESCRIPTION DE L'INSTRUMENT ......5 DESCRIPTION DE L'ÉCRAN LCD ......5 MISE SOUS TENSION/HORS TENSION ....6 RÉTROÉCLAIRAGE AUTOMATIQUE ......
-
Page 26: Symboles
SYMBOLES Attention AVERTISSEMENT. TENSION DANGEREUSE Risque de décharge électrique Consultez la documentation utilisateur L'application à proximité et le retrait de � conducteurs sous tension dangereux non isolés sont autorisés. La catégorie de mesure III est applicable aux circuits de tests et de mesures connectés à... - Page 27 Directives CENELEC L'instrument est conforme à la directive Basse tension CENELEC 2014/35/UE et à la directive Compatibilité électromagnétique 2014/30/UE. Avertissement Pour éviter tout risque d'électrocution, de brûlure ou de blessure : • Lisez toutes les informations de sécurité avant d'utiliser le Produit. •...
-
Page 28: Déballage Et Inspection
être endommagé. DÉBALLAGE ET INSPECTION Votre emballage doit contenir : Pince de courant de fuite ALC-110 Piles AAA 1,5 V Manuel de l'utilisateur Mallette de transport souple Si l'un de ces éléments est manquant ou endommagé,... -
Page 29: Description De L'instrument
DESCRIPTION DE L'INSTRUMENT Mâchoire Alimentation Barrière pour les mains Conservation des données (pour la conservation Déverrouillage de la du maximum, appuyer mâchoire pendant > 2 s) Limite Capteur de Gamme (pour le Filtre rétroéclairage appuyer pendant > 2 s) automatique DESCRIPTION DE L'ÉCRAN LCD Arrêt automatique Pile partiellement déchargée... -
Page 30: Mise Sous Tension/Hors Tension
MISE SOUS TENSION/HORS TENSION Appuyer > 1 s Appuyer > 1 s L'appareil de mesure affiche la capacité de la pile lors de la mise sous tension. Veuillez remplacer la pile lorsqu'un niveau inférieur à 10 % est affiché. RÉTROÉCLAIRAGE AUTOMATIQUE... -
Page 31: Mesure Du Courant Ca
MESURE DU COURANT CA 1.2 in (30 mm) Maintenir enfoncé pour déverrouiller Erreur de position Lors de la mesure du courant, assurez-vous que le câble soit situé au centre de la pince pour éviter des erreurs de position. -
Page 32: Mesure Du Courant De Fuite
CAT III 600 V par rapport à la terre pour la mâchoire. Barrière de protection pour les mains Ne tenez pas l'appareil de mesure au-delà de la barrière. MESURE DU COURANT DE FUITE Le courant de fuite circule lorsqu'une connexion électrique non intentionnelle se produit entre une partie sous tension du système électrique et la terre/masse. - Page 33 Load Charge Figure 1 : Mesure par méthode directe du courant de fuite de terre (PE) Load Charge 1ø2W Figure 2 Load Charge 3ø3W Figure 3 Load Charge 3ø4W Figure 4 Figure 2, 3 et 4 : Mesure par méthode différentielle du courant de fuite différentiel...
-
Page 34: Conservation Des Données
CONSERVATION DES DONNÉES Appuyer CONSERVATION DU MAXIMUM Appuyer > 2s... -
Page 35: Filtre Passe-Bas (50-60 Hz) Et Filtre Pour Appareils
FILTRE PASSE-BAS (50-60 HZ) ET FILTRE POUR APPAREILS Les filtres passe-bas et pour appareils servent à filtrer le bruit à haute fréquence qui affecte les mesures précises de l'appareil de mesure. • Utilisez un filtre passe-bas 50/60 Hz pour effectuer des mesures sur des équipements contrôlés avec une télécommande par variation de fréquence (VFD) ou affectés par du bruit à... - Page 36 LIMITE Sélection des limites : La fonction LIMITE propose 5 valeurs limites (3,5 mA / 10 mA / 12 mA / 0,25 mA / 0,5 mA) conformément aux normes de sécurité. 1. Appuyez continuellement sur le bouton LIMITE jusqu'à ce que la valeur limite souhaitée soit sélectionnée. L'unité boucle entre les valeurs 3,5 mA / 10 mA / 12 mA / 0,25 mA / 0,5 mA.
- Page 37 Arrêt automatique 20 min Désactiver la mise hors tension automatique Maintenir le bouton LIMITE enfoncé et mettre sous tension SPÉCIFICATIONS Grande échelle de chiffres pour Écran 6000 comptages RMS authentique Mesure Taux 5 par seconde d'actualisation 32 °F à 86 °F (0 °C à 30 °C) (≤...
- Page 38 Corée (KCC) : Équipement de classe A (Équipement de diffusion et de communications industriel) Classe A : L'équipement respecte les exigences pour les équipements Compatibilité à ondes électromagnétiques électromagnétique industriels et le vendeur ou l'utilisateur doivent en tenir compte. Cet équipement est destiné...
-
Page 39: Spécifications Électriques
10 A/m : ajout ± 0,1 mA Influence 30 A/m : ajout ± 0,3 mA des champs : 3,500 mA – 600,0 mA / magnétiques 40 Hz à 1 kHz externes à basse et une fréquence du champ fréquence (E11) magnétique de 15 à... - Page 40 Courant CA Précision Gamme 15 à 40 Hz 40 à 50 Hz 50 à 60 Hz 60 à 1 kHz 6 mA ±(5.0%+5D) ±(2.0%+5D) ±(1.0%+5D) ±(2.0%+5D) 60 mA ±(5.0%+5D) ±(2.0%+5D) ±(1.0%+5D) ±(2.0%+5D) 600 mA ±(5.0%+5D) ±(2.0%+5D) ±(1.0%+5D) ±(2.0%+5D) ±(2.0%+5D) ±(1.0%+5D) ±(2.0%+5D) 60 A ±(2.0%+5D)
-
Page 41: Maintenance
MAINTENANCE N'essayez pas de réparer cet appareil de mesure. Il ne contient aucun élément pouvant être réparé par l'utilisateur. Les réparations et l'entretien doivent uniquement être effectués par du personnel qualifié. 1. Inspectez la propreté de la surface de contact de la mâchoire.
