Graco E-Flo DC Instructions-Pièces page 17

Mode Mode Pression Mode Pression avec Pression avec avec protection
d'emballement d'emballement d'emballement intégrée intégrée intégrée
En mode pression avec protection contre
l'emballement intégrée, le moteur règle la vitesse
pour maintenir une pression de fluide constante, mais
s'arrête s'il dépasse la vitesse définie par l'utilisateur.
1. Tourner le bouton de réglage (N) entièrement
dans le sens inverse des aiguilles d'une montre
jusqu'à 0.
2. Tirez le commutateur de sélection de mode (M)
pour régler. Dans la plage d'emballement
tournez le commutateur sur la vitesse d'arrêt
souhaitée en cycles par minute (5, 10, 15, 20 ou
25). Poussez le commutateur pour verrouiller.
3. Tirez le bouton de régulation (N) pour régler.
Tournez le bouton dans le sens horaire
pour augmenter la pression ou dans le sens
antihoraire pour la diminuer. Appuyez sur le
bouton pour verrouiller.
REMARQUE REMARQUE : : : le moteur s'arrête si la vitesse REMARQUE
sélectionnée est dépassée de 5 cycles. Pour
réinitialiser, tournez le bouton de commande (N) à
fond dans le sens antihoraire jusqu'à 0, puis tournez
jusqu'à la pression souhaitée.

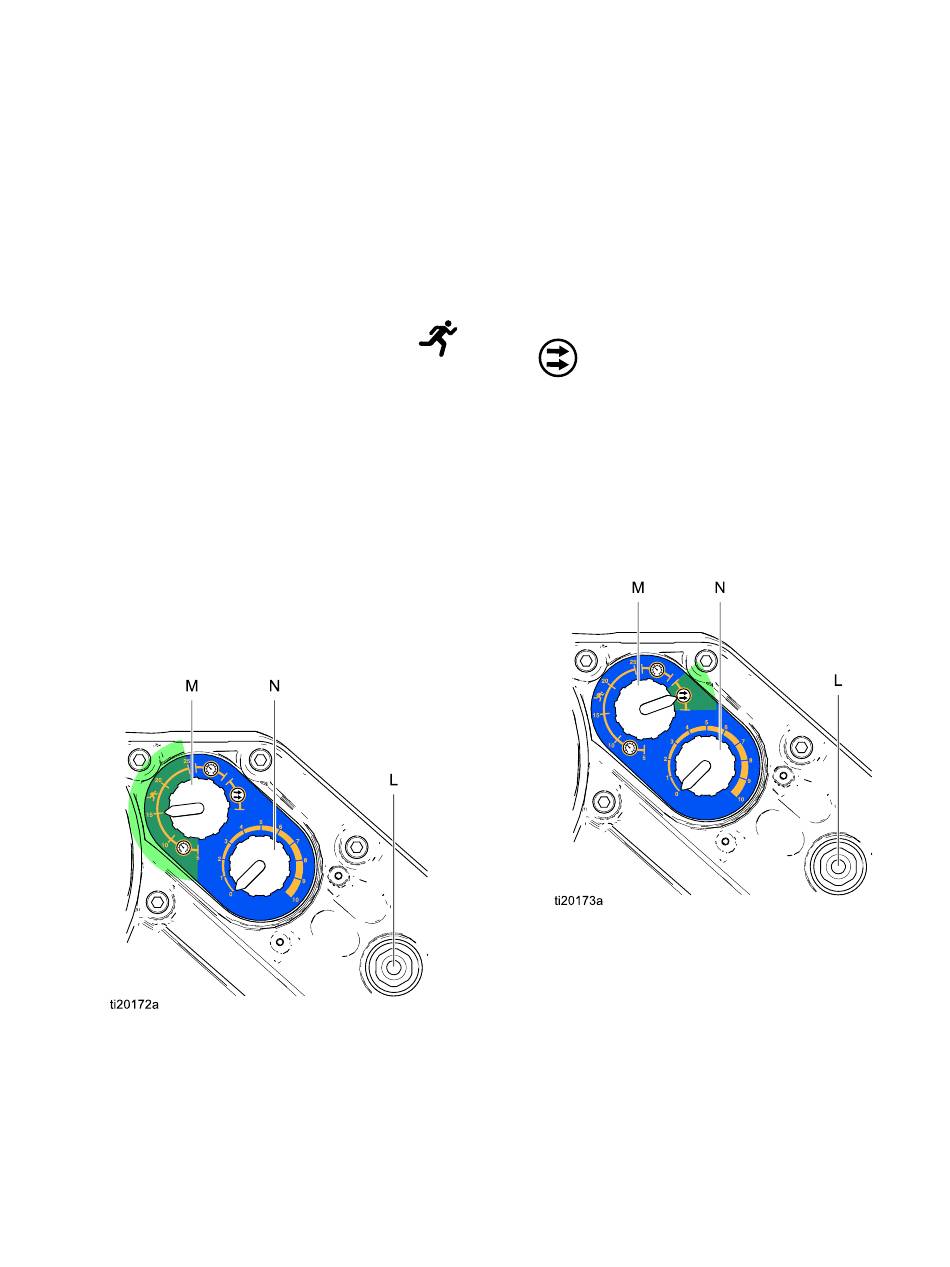

Figure 12 Mode Pression avec protection
d'emballement intégrée
332720N
protection protection Mode Mode débit Mode débit débit
En mode débit, le moteur doit maintenir une
vitesse constante, quelle que soit la pression
du fluide, jusqu'à la pression maximale de
service de la pompe. Consulter la section
Spécifications techniques, page
1. Tourner le bouton de réglage (N) entièrement
dans le sens inverse des aiguilles d'une montre
jusqu'à 0.
2. Tirez le commutateur de sélection de mode (M)
pour régler. Tournez le commutateur sur débit
,
. Poussez le commutateur pour verrouiller.
3. La quantité du débit est déterminée par le régime
défini avec le bouton de régulation (N). L'échelle
du bouton (0-10) correspond à une plage de
réglage de cycle de 0-30 cycles par minute.
Tournez le bouton de régulation (N) dans le sens
horaire pour augmenter le régime (débit), ou
dans le sens antihoraire pour diminuer le régime
(débit).
Figure 13 Mode débit
Fonctionnement
27.
