Réglage de la commande
Quick Shoot™

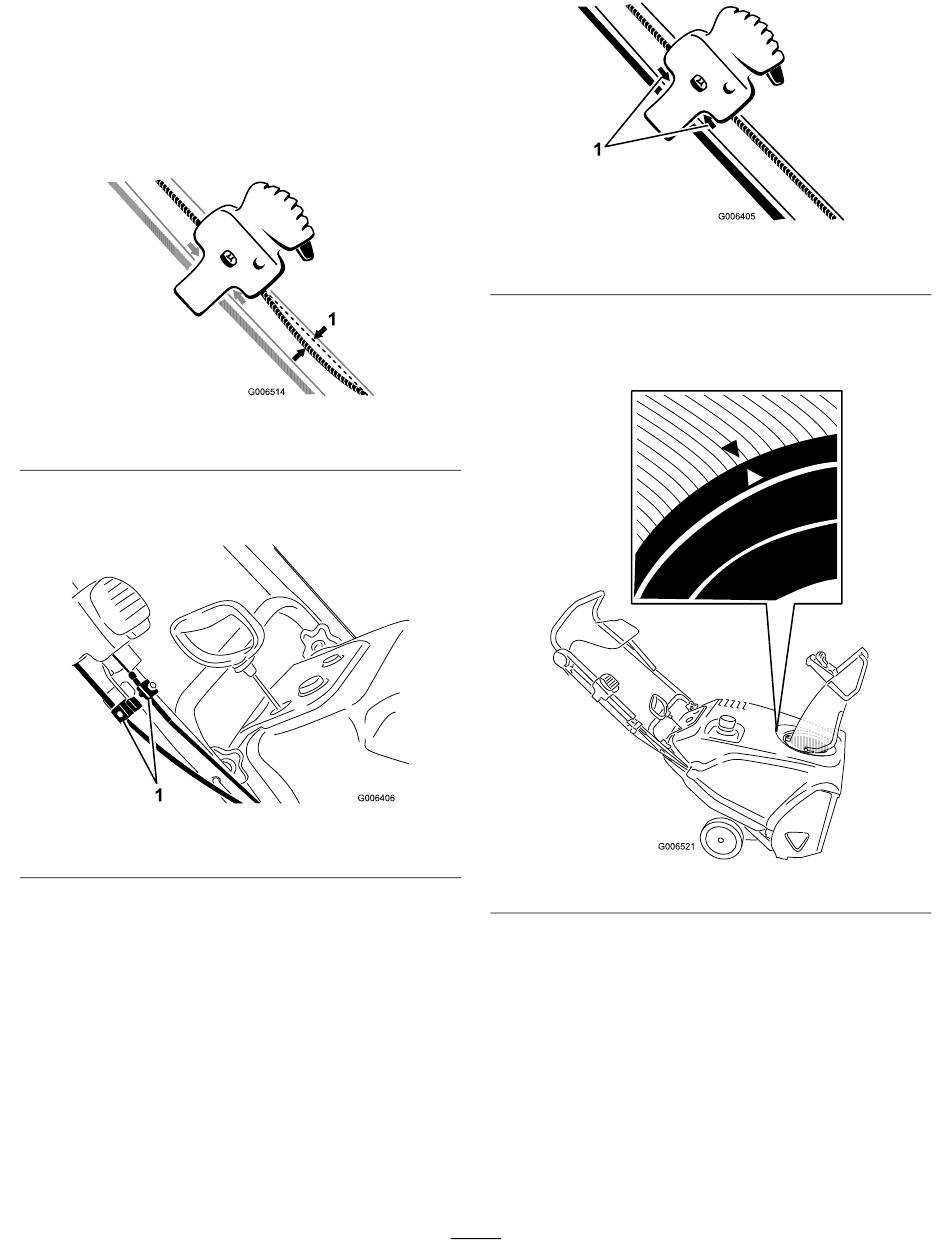

Si le câble Quick Shoot présente un mou de plus
de 13 mm (Figure 37) ou si l'éjecteur ne pivote pas
également à droite et à gauche, réglez les câbles de
commande Quick Shoot.
1. 13 mm de mou maximum
1. Desserrez les serre-câble des deux câbles de
commande Quick Shoot (Figure 38).
1. Serre-câble
2. Placez la commande Quick Shoot entre les deux
flèches situées sur le côté droit de la partie supérieure
du guidon (Figure 39).
Figure 37
Figure 38
1. Flèches
3. Tournez le déflecteur en avant, en alignant la flèche
située à l'arrière sur celle située sur le carénage
(Figure 40).
4. Maintenez l'éjecteur dans cette position, tirez sur
la gaine du câble inférieur pour tendre le câble
complètement, puis serrez la vis du serre-câble
solidement (Figure 41).
19
