9.7 Raccordement électrique de
l'appareil, interface AS avec câble
multipolaire et borne à câble plat
La tête de commande avec câble multipolaire (connecteur rond
M12) et borne à câble plat représente une alternative à la version
de raccordement bus avec connecteur rond 4 pôles. Le raccor-
dement du connecteur rond correspond à celui du raccordement
bus connecteur rond M12 4 pôles et peut être aisément raccordé
à la borne à câble plat (voir « Fig. 29 »)
Vis
M12 connecteur enfichable sortie

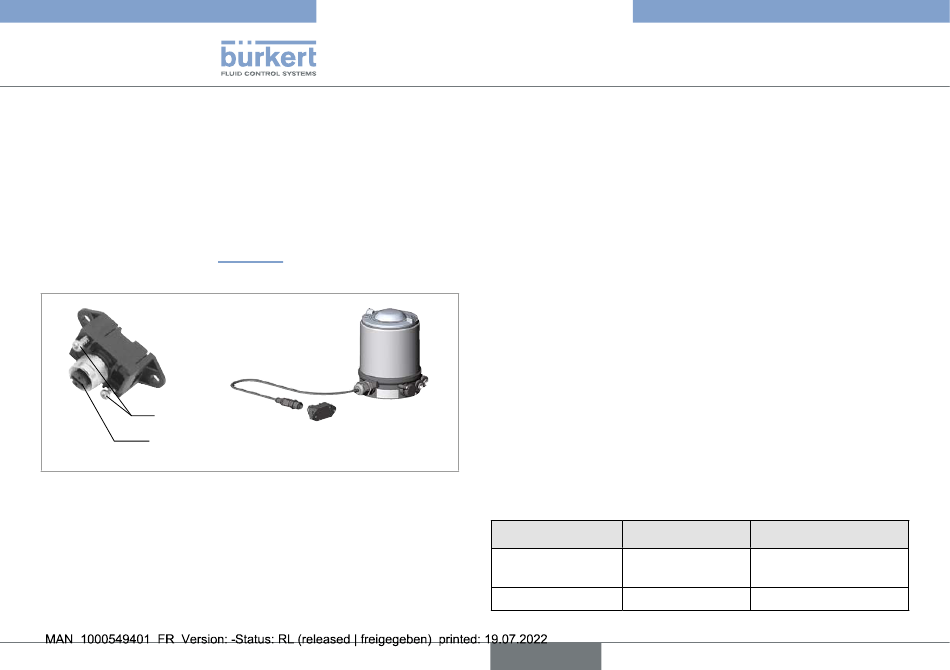

Fig. 29 : Tête de commande 8691 avec câble multipolaire et borne à
câble plat
116
Type 8691 REV.3
Installation électrique
Manipulation de la borne à câble plat
Le câble multipolaire dispose d'une borne à câble plat pourvue
d'une sortie connecteur M12 pour le câble plat de l'interface
AS. La borne à câble plat réalise le contact du câble plat de
l'interface AS sous la forme de la technique de pénétration per-
mettant l'installation par « clipsage » du câble plat de l'interface
AS sans couper ni dénuder.
→ Ouvrir la borne à câble plat (dévisser les vis et soulever le
couvercle).
→ Poser le câble plat correctement.
→ Refermer la borne à câble plat.
→ Serrer les vis
Positionner les vis auto-taraudeuses sur l'alésage existant en
les dévissant un peu (environ 3/4 de tour vers la gauche) et
les visser.
10

MISE EN SERVICE

10.1 Inverser le sens de la vanne de
process
Dans les réglages usine, les positions finales de l'actionneur et
les couleurs de l'indicateur d'état suivantes sont attribuées aux
positions de la vanne :
Position de vanne Indicateur d'état
Vanne est ouverte allumée en jaune
Vanne est fermée allumée en vert
Tab. 10 : Réglages usine
français
Position d'actionneur
Actionneur est
deactivé
Actionneur est activé
