Type ME44
Installation
7.3.3
Procéder au raccordement électrique des capteurs et des
actionneurs externes
→
Raccorder les fils des capteurs et des actionneurs externes aux bornes des panneaux de connexion
respectifs.
→
Raccorder le blindage de câble (voir chapitre « 7.3.5 Raccordement du blindage de câble »).
7.3.4
Procéder au raccordement électrique des capteurs et des
actionneurs externes au panneau de connexion retiré
Si le module E/S est difficilement accessible, le panneau de connexion peut être retiré pour le raccordement
électrique.
Déblocage :
Appuyer sur le carré bleu

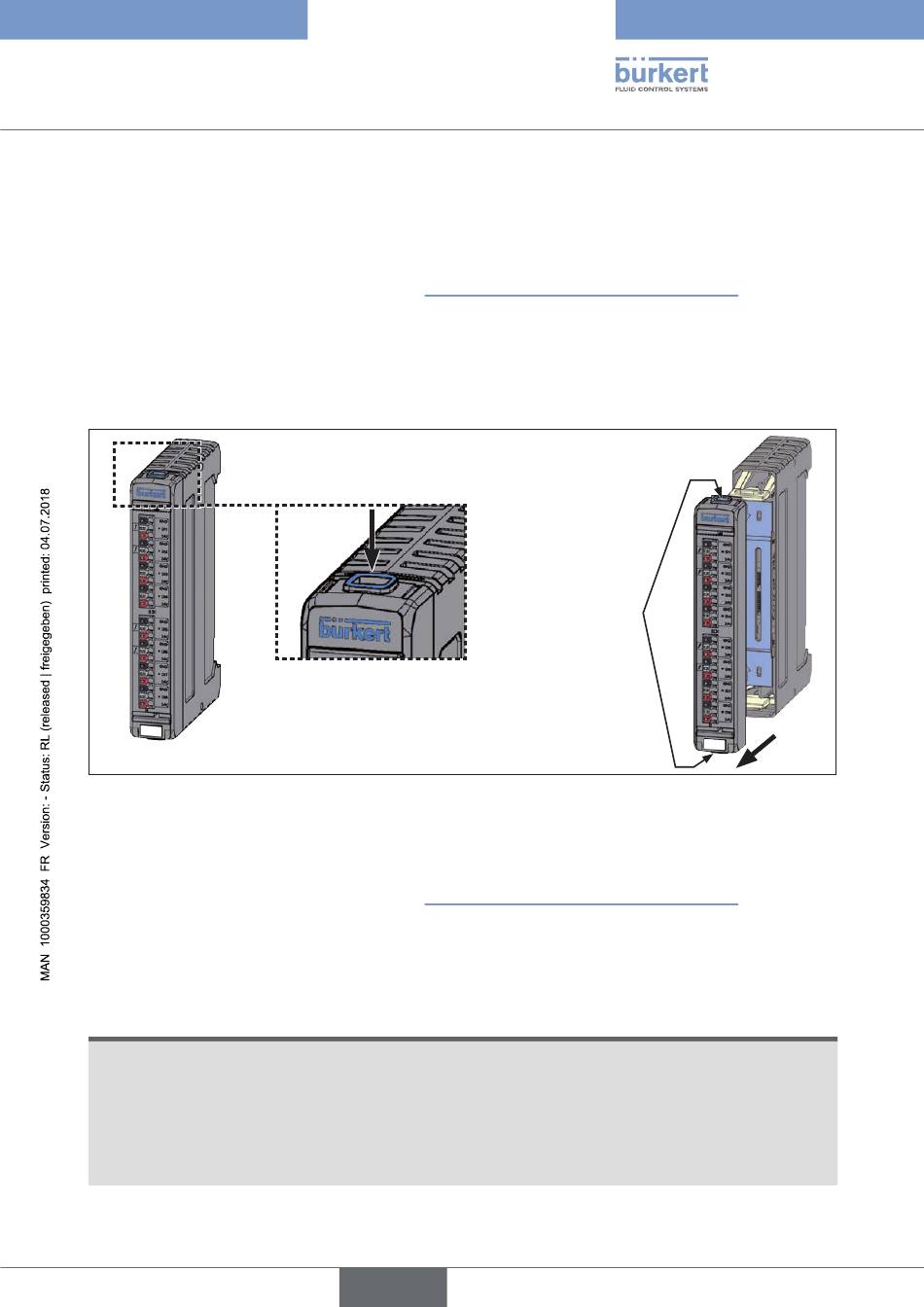

Figure 10 :
Retirer le panneau de connexion du module E/S.
→
Appuyer sur les carrés bleus pour débloquer puis extraire le panneau de connexion.
→
Raccorder les fils des capteurs et des actionneurs externes aux bornes des panneaux de connexion
respectifs.
→
Raccorder le blindage de câble (voir chapitre « 7.3.5 Raccordement du blindage de câble »).
→
Aligner le panneau de connexion par rapport au module E/S.
→
Appuyer sur le panneau de connexion jusqu'à ce qu'il s'encrante de manière perceptible.
7.3.5
Raccordement du blindage de câble
REMARQUE !
Condition préalable pour le fonctionnement correct de l'appareil.
Le blindage de câble doit être adapté à la terre de fonctionnement aux deux extrémités du câble :
1. S ur le module E/S
• directement à l'entrée de l'armoire électrique ou
• sur un rail collecteur séparé directement sur le module.
2. Au capteur ou actionneur externe.
français
2 blocages
21
